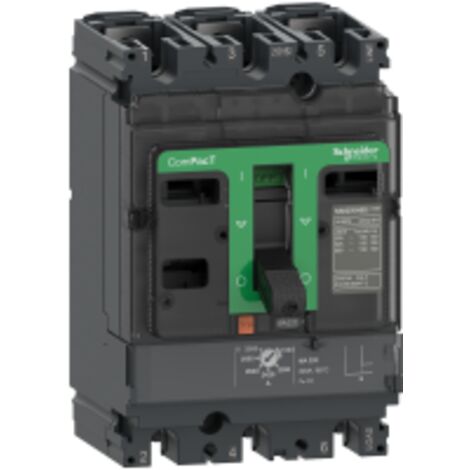

ComPacT NSX100H - disjoncteur - MA 12.5A - 3P3D - 70kA - montage fixe - C10H3MA013

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est conçu pour offrir une protection fiable dans les installations électriques. Avec un calibre de 12,5 A et une capacité de coupure de 70 kA, il est idéal pour une utilisation dans des environnements exigeants. Ce modèle est monté de manière fixe et est adapté pour des connexions en façade, ce qui facilite son installation et son accès.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In

Puissance dissipée par pôle : 0,63 W

Type de protection : protection (magnétique) court-circuit

Calibre du déclencheur : 12,5 A à 65 °C

Largeur : 105 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,05 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

"Pas" de raccordement : 35 mm

Utilisation

Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions

Plage de réglage du seuil court retard : 6...14 x In

Type de réglage du seuil instantané (Ii) : Réglable sur 9 positions

Plage de réglage du seuil instantané : 6...14 x In

Protection différentielle : Sans

Nombre d'emplacements : 5 slot(s)

Caractéristiques

Marque
SCHNEIDER
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Matières
Plastique
Nombre de pôle(s)
3
Poids
200 g
Pouvoir de coupure
70 kA
Tension électrique
230 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67789392
MMID
424716818745
Réf. fabricant
3606481999078
EAN
3606481999078

Questions fréquentes

La capacité de coupure de ce disjoncteur est de 70 kA, ce qui lui permet de gérer des courts-circuits importants. Cela le rend adapté pour une utilisation dans des installations électriques où des protections robustes sont nécessaires pour éviter des dommages matériels ou des risques d'incendie.

Le capteur instantané peut être réglé sur 9 positions, avec une plage de réglage du seuil instantané de 6 à 14 fois l'intensité nominale. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation.

L'endurance mécanique est de 50 000 cycles, tandis que la durée de vie électrique est de 50 000 cycles à 440 V et de 20 000 cycles à 690 V. Ces caractéristiques garantissent une fiabilité et une longévité élevées dans des conditions d'utilisation normales.

Réponses générées par IA à partir des informations vendeur
