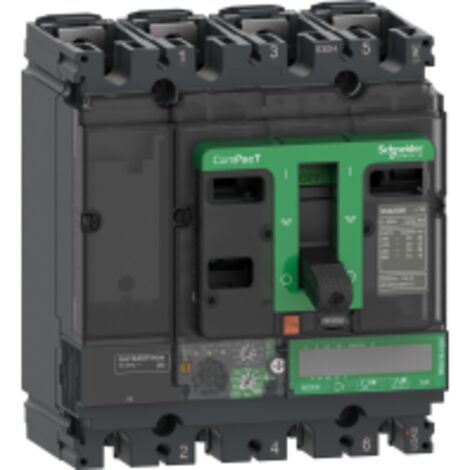

ComPacT NSX100F - disjoncteur Vigi - MicroLogic 7.2E 100A - 4P4D - 36kA - fixe

Informations produit

Description

Description générale

Le ComPacT NSX100F est un disjoncteur Vigi de haute performance, conçu pour assurer une protection fiable contre les surcharges et les courts-circuits. Avec une capacité de 100A et une protection différentielle intégrée, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un affichage LCD pour un suivi facile des paramètres de fonctionnement et d'une signalisation locale pour indiquer l'état de l'appareil.

Spécifications techniques

Tension assignée d'isolement : 500 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA, 36 kA à 380/415 V CA, 24 kA à 440 V CA, 21 kA à 500 V CA, 12 kA à 525 V CA, 6 kA à 660/690 V CA

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In

Puissance dissipée par pôle : 5,8 W

Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm

Poids : 2,4 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Type de protection : Surcharge (long retard), court retard, protection instantanée contre court-circuit, protection différentielle

Calibre du déclencheur : 100 A à 40 °C

Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40 à 100 A

Réglage de la temporisation : Long retard de 15 à 400 s à 1,5 x Ir, 0,5 à 16 s à 6 x Ir, 0,35 à 11 s à 7,2 x Ir

Protection différentielle : Classe A, réglable avec des seuils de 30 mA à 5 A

Mode opératoire : Utilisation de l'interrupteur rotatif IΔn

Autres informations

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Type d'afficheur : Afficheur LCD

Communication des données : Historique des temps d'emboutissage et tableaux des événements, indicateurs de maintenance, valeurs instantanées et de demande, qualité d'alimentation, mesure de l'énergie, demande de courant et puissance

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Quantité par pack
1
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
140 mm
Matières
Plastique
Nombre de pôle(s)
4
Poids
200 g
Réseau électrique
Monophasé
Temporisation
1 s
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67788521
MMID
831543349017
Réf. fabricant
3606481994479
EAN
3606481994479

Questions fréquentes

La capacité de coupure de service à 380/415 V CA est de 36 kA.

Le réglage du seuil long retard pour la protection contre les surcharges est ajustable sur 9 positions, avec une plage de réglage de 40 à 100 A.

La durée de vie électrique de cet appareil à 440 V In est de 50 000 cycles.

Réponses générées par IA à partir des informations vendeur

ComPacT NSX100F - disjoncteur Vigi - MicroLogic 7.2E 100A - 4P4D - 36kA - fixe - C10F47E100
