Informations produit

Description

Description générale

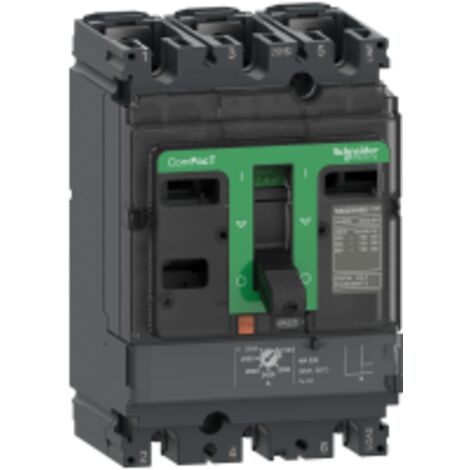

Le disjoncteur ComPacT NSX100F est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 50A et une capacité de coupure de 36kA, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et offre une grande fiabilité grâce à sa conception robuste.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA 50/60 Hz

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In / 20 000 cycles à 690 V In

Puissance dissipée par pôle : 1,68 W

Type de protection : protection (magnétique) court-circuit

Calibre du déclencheur : 50 A à 65 °C

Largeur : 105 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,05 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

"Pas" de raccordement : 35 mm

Utilisation

Type de réglage du capteur instantané (Isd) : Réglable 9 positions

Plage de réglage du seuil court retard : 6...14 x In

Type de réglage du seuil instantané (Ii) : Réglable 9 positions

Plage de réglage du seuil instantané : 6...14 x In

Protection différentielle : Sans

Nombre d'emplacements : 5 slot(s)

Autres informations

Se conformer à CEI 60947 pour les différentes tensions et capacités de coupure.

Caractéristiques

Marque
SCHNEIDER
Intensité courant
50 A
Fonction du disjoncteur
Moteur
Hauteur
161 mm
Indice de protection
IP40
Intensité nominale
AC
Largeur
105 mm
Nombre de pôle(s)
3
Poids
2050 g
Pouvoir de coupure
36 kA
Profondeur
86 mm
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67789945
MMID
297609656493
Réf. fabricant
3606481997654
EAN
3606481997654

ComPacT NSX100F - disjoncteur - MA 50A - 3P3D - 36kA - montage fixe - C10F3MA050
