Informations produit

Description

Description générale

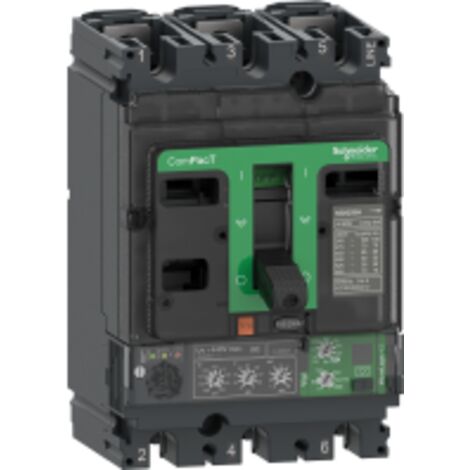

Le disjoncteur Vigi ComPacT NSX100B est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 40A et une protection différentielle intégrée, il est idéal pour une utilisation dans des environnements variés. Ce modèle est équipé de la technologie MicroLogic 4.2, offrant des fonctionnalités avancées pour la protection contre les surcharges et les courts-circuits.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA, 25 kA à 380/415 V CA, 20 kA à 440 V CA, 7 kA à 500 V CA
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 0,93 W (L1 et L3), 0,78 W (L2)
  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit, protection différentielle
  • Calibre du déclencheur : 40 A à 40 °C
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,05 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX100

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm

    • Utilisation

  • Mode opératoire : Off avec utilisation de l'interrupteur rotatif IΔn
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Autres informations

  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 18...40 A
  • Type de réglage de la temporisation : Fixe, plage de réglage de temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Type de réglage du capteur instantané (Isd) : Réglable, plage de réglage du seuil court retard : 1,5...10 x Ir
  • Type de réglage de la temporisation courte : Fixe, gamme de réglage : 0,02 s
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 600 A
  • Type de réglage de sensibilité différentielle : Réglable, plage de réglage : 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
  • Type de réglage de la temporisation protection différentielle : Réglable, réglage de temporisation : 0 ms, 60 ms, 150 ms, 500 ms, 1 s
  • Zone de verrouillage sélectif logique ZSI : Sans
  • Nombre d'emplacements : 5 slot(s)

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      40 A
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      161 mm
    • Indice de protection
      IP40
    • Intensité nominale
      AC
    • Largeur
      105 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      3
    • Poids
      2050 g
    • Pouvoir de coupure
      25 kA
    • Temporisation
      1 s
    • Tension électrique
      440 V
    • Type de connecteur
      Bipolaire
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67788491
    • MMID
      496207646200
    • Réf. fabricant
      3606481993243
    • EAN
      3606481993243

    Questions fréquentes

    La plage de réglage pour le seuil de protection différentielle est de 30 mA à 5 A.

    Le pouvoir assigné de coupure de service à 380/415 V CA est de 25 kA.

    La durée de vie électrique à 440 V In est de 50 000 cycles.

    Réponses générées par IA à partir des informations vendeur
