ComPacT NSX100B - disjoncteur Vigi - MicroLogic 4.2 100A - 3P3D - 25kA - fixe - C10B34V100

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Ces articles peuvent vous intéresser !

Legrand – Déclencheur pour disjoncteur – Émission de tension 12V à 48V AC et 12V à 48V DC – Interrupteur sectionneur DX³ – Type A et ACLEGRAND

Legrand – Déclencheur pour disjoncteur – Émission de tension 12V à 48V AC et 12V à 48V DC – Interrupteur sectionneur DX³ – Type A et AC

2
Limiteur de puissance monophasé 230 V CA 0,2-2 kW – Connexion à vis – Hystérésis intégrée – Pour gestion d'énergie efficace – ZamelZAMEL

Limiteur de puissance monophasé 230 V CA 0,2-2 kW – Connexion à vis – Hystérésis intégrée – Pour gestion d'énergie efficace – Zamel

Déclencheur à mini de tension GVAU 380 à 400 V CA 50Hz - GVAU385SCHNEIDER ELECTRIC

Déclencheur à mini de tension GVAU 380 à 400 V CA 50Hz - GVAU385

4
27,46€
Bobine de déclenchement Telemecanique TeSys GV-AU GVAU225SCHNEIDER ELECTRIC

Bobine de déclenchement Telemecanique TeSys GV-AU GVAU225

2
Déclencheur à émission de tension MX + OF 12 / 24VCA-CC 3A 415VCA - 6A 240VCA - A9N26948SCHNEIDER ELECTRIC

Déclencheur à émission de tension MX + OF 12 / 24VCA-CC 3A 415VCA - 6A 240VCA - A9N26948

4
Legrand – Déclencheur pour disjoncteur 7368 – Minimum de tension DX – Temporisation réglable 0-300ms – 230V – Appareil modulaire LEXICLEGRAND

Legrand – Déclencheur pour disjoncteur 7368 – Minimum de tension DX – Temporisation réglable 0-300ms – 230V – Appareil modulaire LEXIC

2
Déclencheur à minimum de tension Schneider Electric GVAX385 GVAX385 1 pc(s) S364241SCHNEIDER ELECTRIC

Déclencheur à minimum de tension Schneider Electric GVAX385 GVAX385 1 pc(s) S364241

2
SCHNEIDER ELECTRIC R9ECL RESI9 XE - ÉCLAIRAGE DE COUPURESCHNEIDER ELECTRIC

SCHNEIDER ELECTRIC R9ECL RESI9 XE - ÉCLAIRAGE DE COUPURE

4

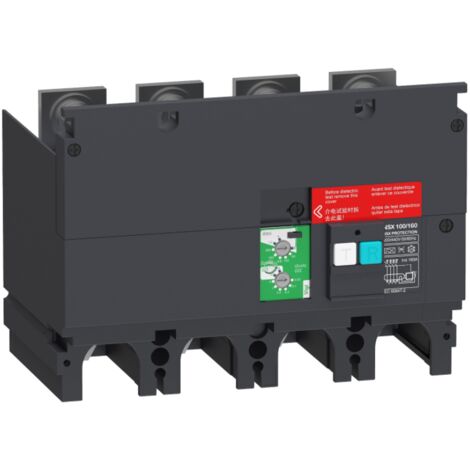

VigiPacT 4 pôles 200/440V Bloc différentiel pour NSX100/160 Schneider LV429489SCHNEIDER ELECTRIC

VigiPacT 4 pôles 200/440V Bloc différentiel pour NSX100/160 Schneider LV429489

NSX400F 4P 400A + D‚àö©clencheur Micrologic 2,3 , 36kA SCHNEIDER NSX400SISTA

NSX400F 4P 400A + D‚àö©clencheur Micrologic 2,3 , 36kA SCHNEIDER NSX400

ComPacT NSX250B - disjoncteur - MicroLogic 2.2 250A - 4P4D - 25kA - montage fixe - C25B42D250SCHNEIDER

ComPacT NSX250B - disjoncteur - MicroLogic 2.2 250A - 4P4D - 25kA - montage fixe - C25B42D250

975,70€
ComPacT NSX250B - disjoncteur Vigi - MicroLogic 4.2 250A - 4P4D - 25kA - C25B44V250SCHNEIDER

ComPacT NSX250B - disjoncteur Vigi - MicroLogic 4.2 250A - 4P4D - 25kA - C25B44V250

1 919,99€
ComPacT NSX250F - disj. Vigi - MicroLogic 4.2AB 240A - 4P4D - 36kA - fixe - C25F44B240SCHNEIDER

ComPacT NSX250F - disj. Vigi - MicroLogic 4.2AB 240A - 4P4D - 36kA - fixe - C25F44B240

1 992,53€
C40n44v400 Schneider Compact Nsx - Disjoncteur Différentiel 400a Micrologic Vigi 4.3 - 50ka - 4pSCHNEIDER

C40n44v400 Schneider Compact Nsx - Disjoncteur Différentiel 400a Micrologic Vigi 4.3 - 50ka - 4p

3 460,68€
Livraison gratuite
ComPacT NSX250B - disjoncteur Vigi - MicroLogic 4.2AB 240A - 4P4D - 25kA - fixe - C25B44B240SCHNEIDER ELECTRIC

ComPacT NSX250B - disjoncteur Vigi - MicroLogic 4.2AB 240A - 4P4D - 25kA - fixe - C25B44B240

ComPacT NSX160B - disjoncteur Vigi - MicroLogic 4.2 AB 160A - 4P4D - 25kA - fixe - C16B44B160SCHNEIDER

ComPacT NSX160B - disjoncteur Vigi - MicroLogic 4.2 AB 160A - 4P4D - 25kA - fixe - C16B44B160

1 386,85€
ComPacT NSX160F - disjoncteur Vigi - MicroLogic 4.2 AB 160A - 4P4D - 36kA - fixe - C16F44B160SCHNEIDER

ComPacT NSX160F - disjoncteur Vigi - MicroLogic 4.2 AB 160A - 4P4D - 36kA - fixe - C16F44B160

1 411,87€
ComPacT NSX400F - disjoncteur Vigi - MicroLogic 4.3 400A - 4P4D - 36kA - fixe - C40F44V400SCHNEIDER

ComPacT NSX400F - disjoncteur Vigi - MicroLogic 4.3 400A - 4P4D - 36kA - fixe - C40F44V400

3 326,02€
Schneider – Lot de 12 disjoncteurs 10A et 16A – 1P+N courbe C – 63A différentiel 30mA – Tableau équipé apparentSCHNEIDER

Schneider – Lot de 12 disjoncteurs 10A et 16A – 1P+N courbe C – 63A différentiel 30mA – Tableau équipé apparent

382,80€
Disjoncteur moteur 6..10A – 3P 3d – Déclencheur magnétothermique – Protection contre surcharges et court-circuits

Disjoncteur moteur 6..10A – 3P 3d – Déclencheur magnétothermique – Protection contre surcharges et court-circuits

Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Vigi ComPacT NSX100B est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 100A et une protection intégrée contre les défauts d'isolement, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de la technologie MicroLogic 4.2, offrant des fonctionnalités avancées pour la gestion des surcharges et des courts-circuits.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA, 25 kA à 380/415 V CA, 20 kA à 440 V CA, 7 kA à 500 V CA
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 5,8 W
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,05 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX100

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm

    • Utilisation

  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit, protection différentielle
  • Calibre du déclencheur : 100 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 40...100 A
  • Type de réglage du capteur instantané (Isd) : Réglable, plage de réglage : 1,5...10 x Ir
  • Protection différentielle : Intégrée, Classe A, plage de réglage de sensibilité : 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

    • Autres informations

  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Zone de verrouillage sélectif logique ZSI : Sans
  • Nombre d'emplacements : 5 slots

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Largeur
      105 mm
    • Hauteur
      161 mm
    • Poids
      200 g

    Questions fréquentes

    Le seuil long retard (Ir) est réglable sur 9 positions, avec une plage de réglage de 40 à 100 A.

    La tension assignée de tenue aux chocs est de 8 kV.

    Le pouvoir assigné de coupure de service est de 25 kA à 380/415 V CA.

    Réponses générées par IA à partir des informations vendeur
