Informations produit

Description

Description générale

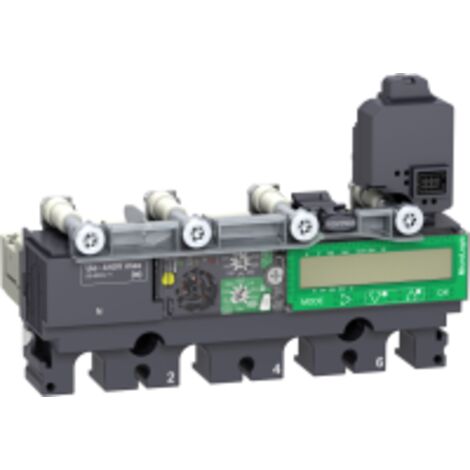

Le ComPacT NSX - déclencheur MicroLogic 7.2E Vigi 40A - 4P4D est un dispositif de protection électrique conçu pour les installations NSX100-250. Il offre une protection fiable contre les surcharges et les courts-circuits, tout en intégrant des fonctionnalités avancées pour la gestion de l'énergie et la communication des données.

Spécifications techniques

  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions
  • Plage de réglage du seuil long retard : 18...40 A
  • Type de réglage de la temporisation : Réglable
  • Plage de réglage de temporisation long retard : 15...400 s à 1,5 x Ir, 0,35...11 s à 7,2 x Ir, 0,5...16 s à 6 x Ir
  • Réglage de protection du neutre : 0,5 x Ir (3d + N/2), 1 x Ir (4d), 1,6 x Ir (3D + OSN), Aucune protection (3d)
  • Mémoire thermique : 20 minutes avant et après le déclenchement
  • Type de réglage du capteur instantané (Isd) : Réglable
  • Plage de réglage du seuil court retard : 1,5...10 x Ir
  • Type de réglage de retard instantané : Réglable
  • Plage de réglage du seuil instantané (Ii) : Réglable
  • Plage de réglage du seuil instantané : 1,5 à 15 x In
  • Protection différentielle : Intégrée, Classe A
  • Type de réglage de sensibilité différentielle : Réglable
  • Plage de réglage du seuil de sensibilité différentielle : 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
  • Type de réglage de la temporisation protection différentielle : Réglable
  • Plage de réglage de la temporisation différentielle : 0 ms, 60 ms, 150 ms, 500 ms, 1 s
  • Zone de verrouillage sélectif logique ZSI : Sans
  • Signalisation locale : Prêt à fonctionner (DEL clignotante verte), Surcharge (DEL rouge à 105 % Ir), Surcharge (DEL orange à 90 % Ir)
  • Type d'afficheur : Afficheur LCD
  • Type de mesure : Compteur d'énergie
  • Communication des données : Indicateurs de maintenance, Valeurs instantanées et de demande, Historiques temps emboutissage et tableaux des événements, Maximètres/minimètres, Conduit de fuite à la terre, Demande de courant et puissance, Qualité d'alimentation, Rapport de test, Paramètres de protection et d'alarme, Mesure de l'énergie

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Poids
      200 g
    • Tension électrique
      440 V
    • Intensité courant
      40 A
    • Matières
      Plastique

    Questions fréquentes

    Le seuil long retard peut être réglé entre 18 et 40 A sur 9 positions. La temporisation long retard est réglable de 15 à 400 secondes à 1,5 x Ir et de 0,35 à 11 secondes à 7,2 x Ir.

    La protection différentielle intégrée est de classe A et sa sensibilité peut être réglée sur plusieurs seuils : 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, et 5 A. La temporisation de protection différentielle est également réglable avec des options de 0 ms, 60 ms, 150 ms, 500 ms, et 1 s.

    L'appareil dispose de plusieurs indicateurs de signalisation locale : une DEL clignotante verte pour le prêt à fonctionner, une DEL rouge pour la surcharge à 105 % Ir, et une DEL orange pour la surcharge à 90 % Ir.

    Réponses générées par IA à partir des informations vendeur
