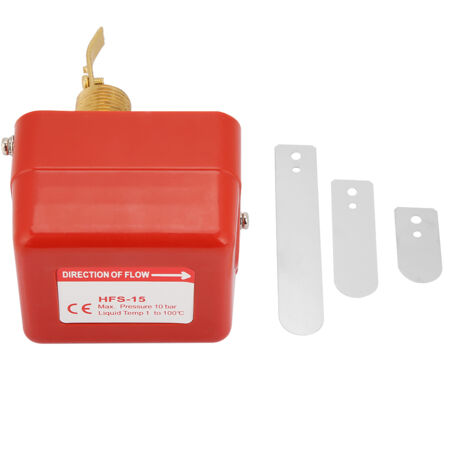

Commutateur de débit, type de palette de contrôleur pratique et solide pour l'eau éthylène glycol

Caractéristiques:

1. Ce produit est utilisé pour mesurer l'état dynamique du liquide circulant dans le pipeline, tel que l'eau, l'éthylène, l'éthylène glycol et d'autres liquides non corrosifs pour le cuivre.
2. Le commutateur de débit d'eau est généralement utilisé dans les endroits où une protection de verrouillage ou de rupture est requise.
3. Le nombre de palettes et la longueur de la palette peuvent être ajustés pour s'adapter à différents diamètres de tuyaux et débits.
4. Principalement utilisé pour les systèmes de traitement de l'eau, la climatisation centrale, les unités de refroidissement par eau, les systèmes de protection contre les incendies, etc.
5. Matériau de haute qualité, solide, durable et pratique.

Spécifications:

Caractéristiques :
1. Ce produit est utilisé pour mesurer l'état dynamique du liquide circulant dans le pipeline, tel que l'eau, l'éthylène, l'éthylène glycol et d'autres liquides non corrosifs pour le cuivre.
2. Le commutateur de débit d'eau est généralement utilisé dans les endroits où une protection de verrouillage ou de rupture est requise.
3. Le nombre de palettes et la longueur de la palette peuvent être ajustés pour s'adapter à différents diamètres de tuyaux et débits.
4. Principalement utilisé pour les systèmes de traitement de l'eau, la climatisation centrale, les unités de refroidissement par eau, les systèmes de protection contre les incendies, etc.
5. Matériau de haute qualité, solide, durable et pratique.
6. Le principe de fonctionnement du commutateur de débit d'eau : lorsque le débit dépasse la valeur définie, le fluide pousse la palette et entraîne le micro-interrupteur supérieur à travers le dispositif mécanique du commutateur de débit d'eau. Le contact de commutation unipolaire à deux directions (SPDT) peut conduire une boucle. Tout en coupant une autre boucle.
Spécification :
Type de contrôle : Type de palette (type cible)
Pression de travail maximale : 1,0 MPa
Température ambiante : 0℃-60℃
Température du liquide : - 10℃-100℃ (fluide dans des conditions sans givrage)
Micro-interrupteur : unipolaire bidirectionnel (SPDT)
Durée de vie des contacts : 100 000 fois
Paramètres électriques du micro-interrupteur : 220 VAC, 15 A
Matériau : Le joint est en laiton, la coque est en nickel plaqué fer, la lame est en acier inoxydable et le boîtier extérieur est en plastique
Applications : systèmes de traitement de l'eau, climatisation centrale, unités de refroidissement de l'eau, systèmes de protection contre les incendies, etc.
>Taille de l'interface : 1/2" (HFS-15)
Liste des colis :
1 interrupteur de débit d'eau
3 * palettes
1 * manuel d'utilisation en chinois et en anglais
Remarque :
1. Veuillez vérifier attentivement le débitmètre avant l'installation. L'emballage doit être complet et l'apparence doit être exempte de dommages et de déformations. Si vous avez des questions, veuillez contacter le fabricant.
2. Le débitmètre peut être installé dans une conduite verticale ou une conduite verticale dans le sens d'écoulement du liquide, mais il ne peut pas être installé dans une conduite à écoulement descendant. Lorsqu'il est installé dans une canalisation à écoulement ascendant, la gravité doit être prise en compte.
3. Le débitmètre doit être installé sur la conduite droite et la course droite d'au moins 5 diamètres de signal des deux côtés doit être notée. Dans le même temps, il convient de noter que le sens d'écoulement dans la canalisation doit être cohérent avec le sens de la flèche sur le boîtier de l'interrupteur. Le terminal doit être facile à connecter. position ;
4. Le commutateur de débit d'eau HFS ne doit pas être utilisé dans les conduites où la température du liquide descend en dessous du point de congélation du liquide.
5. Le commutateur de débit d'eau HFS ne peut pas être touché par l'eau. Si une vanne à fermeture rapide est installée en aval du contrôleur de débit d'eau, un étranglement doit être utilisé.
6. Lors de l'installation du câblage, veuillez prêter attention aux éléments suivants :
* Il est absolument interdit de frapper la plaque inférieure de l'interrupteur avec la clé, ce qui entraînerait une défaillance de la déformation de l'interrupteur de débit.
* Afin d'éviter les chocs électriques et dommages à l'équipement, l'alimentation doit être coupée pendant le câblage ou la mise en service.
* Lors du câblage, il est absolument interdit d'ajuster d'autres vis à l'exception de la borne du micro-interrupteur et de la vis de mise à la terre. Il est à noter que le micro-interrupteur ne doit pas être utilisé trop fort lorsqu'il est câblé. Sinon, la position du micro-interrupteur lui-même peut être déplacée, entraînant une défaillance du commutateur de débit.
* Le câblage doit utiliser des vis de mise à la terre spéciales. Les vis de montage ne peuvent pas être retirées à volonté, sinon le contrôleur sera déformé.
* Les lames du commutateur de débit ne peuvent pas être en contact avec la paroi intérieure du tuyau et d'autres restricteurs dans le tuyau, sinon le commutateur ne sera pas réinitialiser normalement.
Installation et réglage :
1. Ouvrez le boîtier du commutateur de débit.
2. Le commutateur a été réglé sur la valeur de débit minimum en sortie d'usine. Augmentez le réglage du débit et tournez la vis de réglage dans le sens antihoraire.
3. Appuyez sur la cible pour vérifier si le micro-interrupteur peut fonctionner normalement. Une rotation excessive dans le sens des aiguilles d'une montre de la vis de réglage peut entraîner la défaillance du commutateur de débit.
4. Une fois l'installation terminée, veuillez vérifier en appuyant plusieurs fois sur le levier du commutateur de débit. Une fois qu'il n'y a pas de clic lorsque le levier est récupéré, tournez la vis de réglage dans le sens antihoraire jusqu'à ce qu'il y ait un clic lors de la réponse.
5, la vis de réglage du joint de peinture est uniquement pour le réglage en usine de l'état du commutateur de débit, veuillez ne pas changer ou ajuster.
6. Trois cycles de travail doivent être observés pour s'assurer que l'interrupteur et le système qui y est connecté fonctionnent correctement et que le boîtier de l'interrupteur est couvert dans le temps.
