Combinateur UV Filtre LC Antenne Module DC‑185MHz 350‑560MHz Haute Fréquence

20,99€
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67

Ces articles peuvent vous intéresser !

Carte électronique CAME ZA3PCAME

Carte électronique CAME ZA3P

40
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

Ce module de combinaison d'antenne UV est un composant essentiel pour les systèmes de communication radio professionnels. Il permet de synthétiser les signaux radiofréquences des bandes U et V en un seul canal, ou inversement, de séparer les signaux d'un canal commun UV en deux canaux distincts. Cette fonctionnalité permet de partager un câble de transmission unique ou de faire en sorte que deux canaux de signaux partagent une seule antenne double bande UV, simplifiant ainsi considérablement votre installation.

Conçu pour des applications exigeantes, ce module est parfaitement adapté aux liaisons de conversion différentielle UV ou aux stations relais. Il se distingue par sa haute puissance, grâce à l'utilisation de condensateurs RF haute tension et haute puissance importés, lui conférant une capacité de puissance nominale de 200W.

Les performances sont exceptionnelles, avec une très faible perte d'insertion (moins de 0,2 dB pour la bande V et moins de 0,3 dB pour la bande U) et un taux d'ondes stationnaires (SWR) inférieur à 1,5. L'isolation entre les bandes U et V est excellente, supérieure à 45 dB, garantissant une séparation claire des signaux et minimisant les interférences.

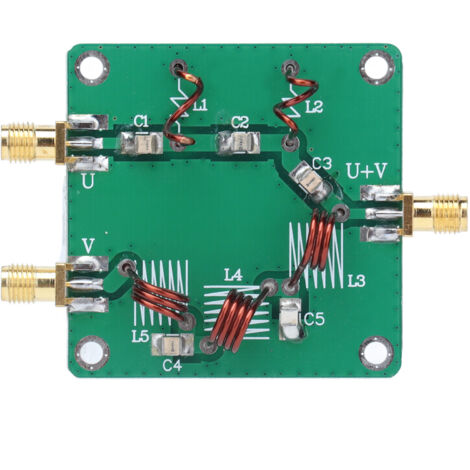

Le module est construit sur un circuit imprimé (PCB) de qualité et est équipé de connecteurs SMA-K standard (fiche femelle, filetage extérieur et trou intérieur). Les connexions sont simples et intuitives : le port "U" est destiné au signal unique de la bande U, le port "V" au signal unique de la bande V, et le port "U+V" est utilisé pour connecter les signaux colinéaires des bandes U et V.

**Spécifications techniques détaillées :**

* **Type d'article :** Combinateur UV

* **Matériau :** Circuit imprimé (PCB)

* **Fréquence de travail :**

* Bande V : DC - 185 MHz

* Bande U : 350 - 560 MHz

* **Perte d'insertion :**

* Bande V : < 0,2 dB

* Bande U : < 0,3 dB

* **Taux d'ondes stationnaires (SWR) :** < 1,5

* **Isolation UV :** > 45 dB

* **Capacité de puissance :** 200 W (utilisant des condensateurs de puissance importés)

* **Type de connecteur :** SMA-K (fiche femelle standard, filetage extérieur et trou intérieur)

**Votre commande comprend :**

1 x Combinateur UV

Caractéristiques

  • Marque
    FATRD
  • Réf. ManoMano
    ME101818421
  • MMID
    399143093707
  • Réf. fabricant
    FA0324-YM2119
  • EAN
    1122346506066
