Coffret photovoltaïque 1000 V type 2 Saltek Doktorvolt 6388

Armoire photovoltaïque PV, parafoudre Saltek, armoire solaire Doktorvolt

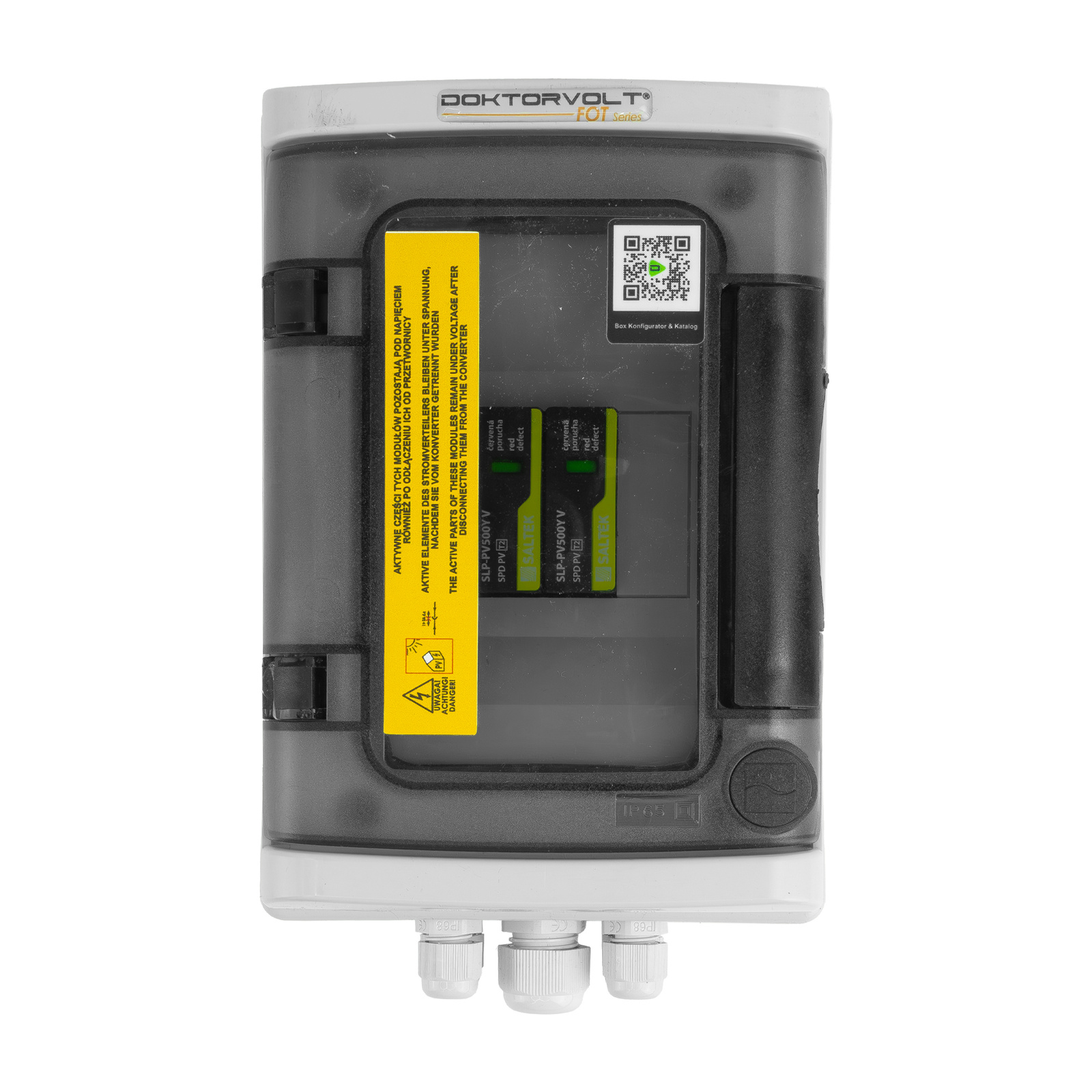

Armoire photovoltaïque robuste, fabriquée à partir de matériaux de haute qualité et dotée de portes transparentes. Armoire solaire équipée d'un parafoudre de la marque Saltek.

Polyvalence dans un tableau compact

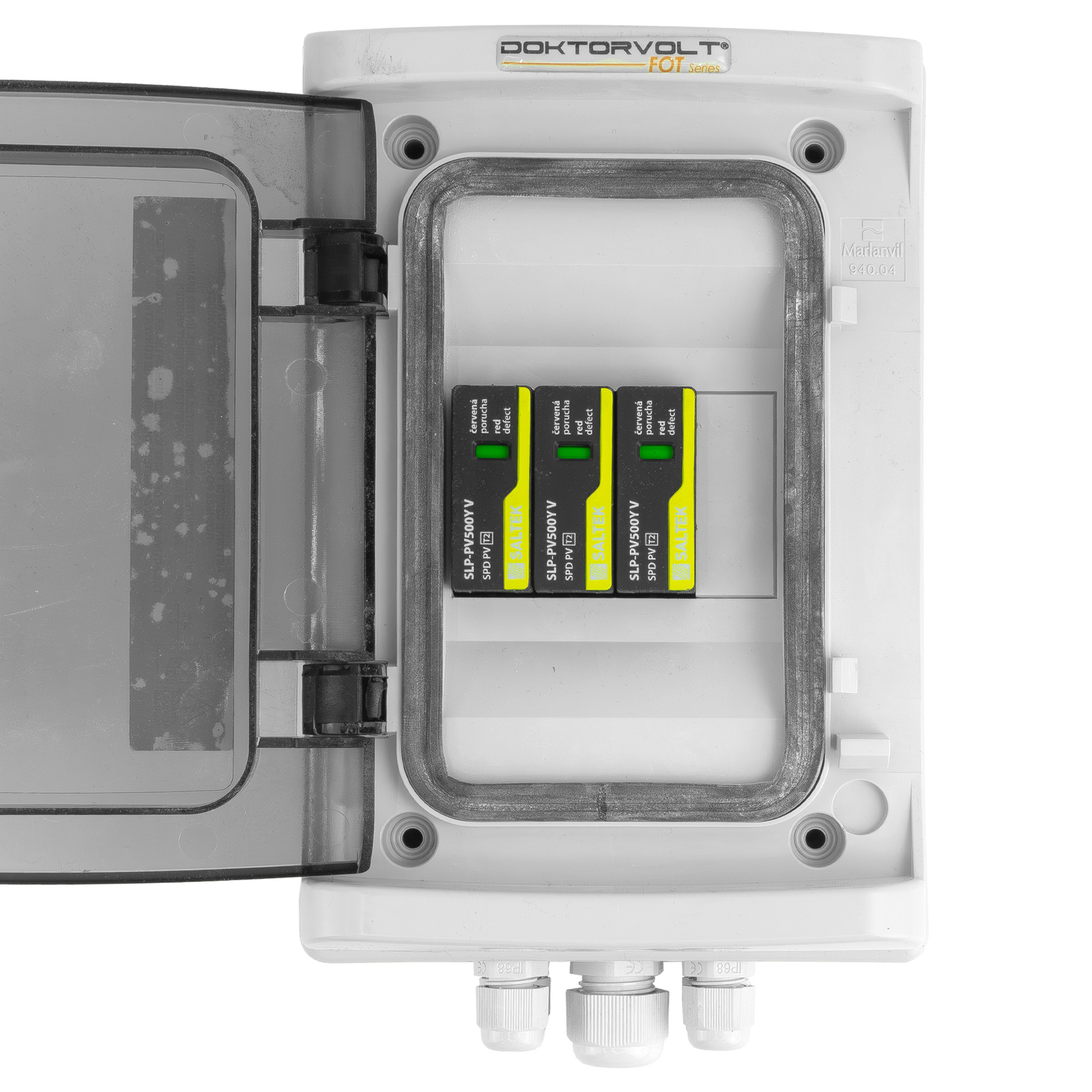

Armoire photovoltaïque aux dimensions compactes ( 142 x 210 x 100 mm), fabriquée en technopolymère de haute qualité. Équipée de portes transparentes facilitant l'évaluation de l'état de fonctionnement de l'installation.

Confort d'utilisation allié à la qualité de fabrication

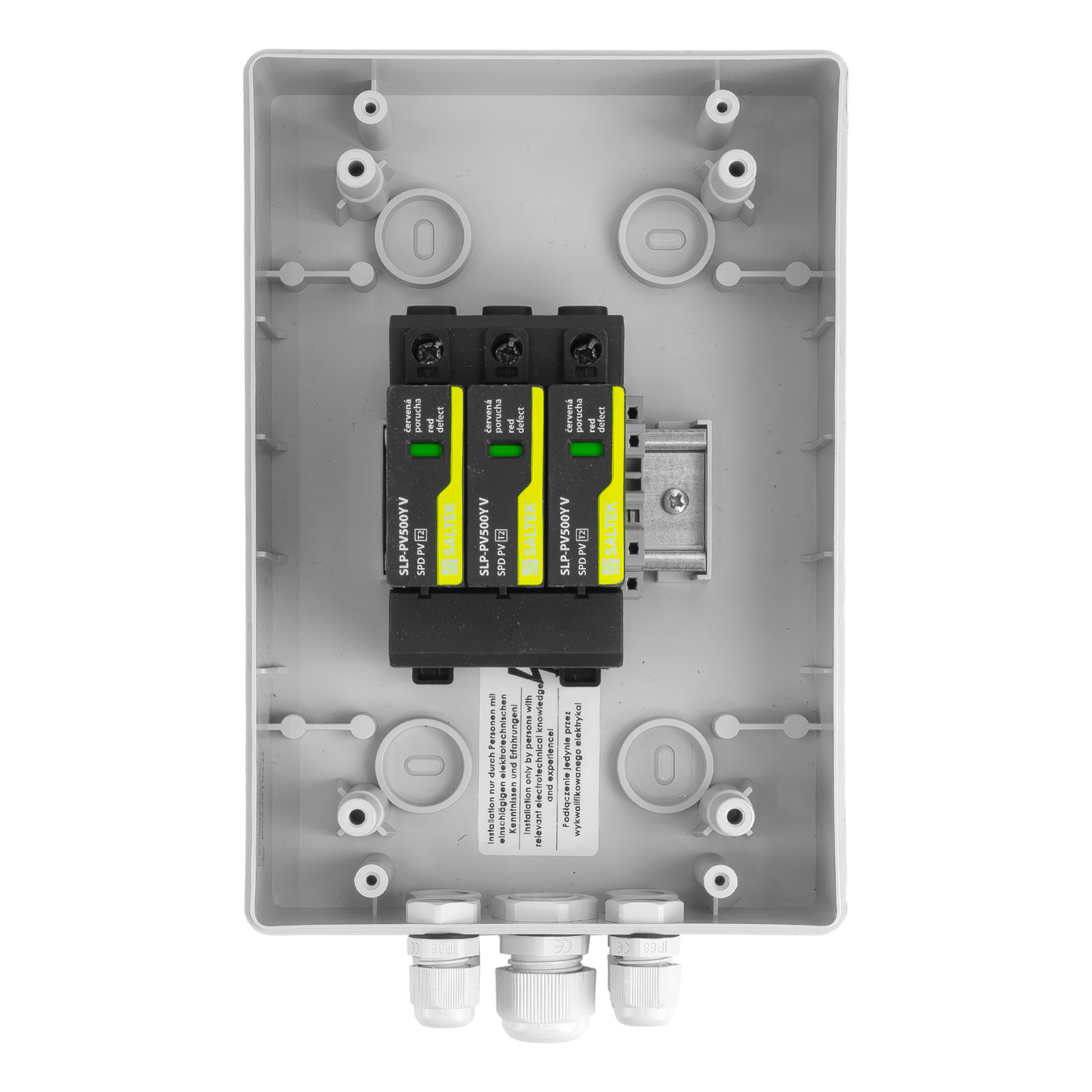

Le coffret est équipé d’un parafoudre à varistance SLP-PV1000 V/Y du fabricant renommé Saltek. Conçu pour un montage sur rail DIN, il protège efficacement les systèmes photovoltaïques sans LPS ou avec une distance d’isolement respectée. La signalisation visuelle des défauts, les modules enfichables et la possibilité de verrouillage constituent des atouts supplémentaires.

Spécifications techniques

Informations générales

Modèle : DV-6388-FOT

EAN : 5905191016388

Référence de la série : FOT

Fabricant : DOKTORVOLT

Prises et caractéristiques électriques

Parafoudre SPD :
1x DC 3P T2 PV VDE

Nombre de circuits photovoltaïques (STRING) : 1

Protection contre les surtensions : T2

Type d'élément de protection : Varistance (MOV) en configuration « Y »

Tension maximale de service +/PE, −/PE UCPV : 1 020 V CC

Courant de court-circuit nominal ISCPV : 10 kA CC

Courant de décharge total (8/20 µs) ITotal : 40 kA

Courant de décharge nominal (8/20 µs) In : 15 kA

Courant de décharge maximal (8/20 µs) Imax : 40 kA

Niveau de protection contre les surtensions entre les pôles +/− Up : 4,0 kV

Niveau de protection en tension +/PE, −/PE Up : 4,0 kV

Temps de réponse ta : 25 ns

Boîtier et caractéristiques techniques

Type de montage : en saillie

Dimensions du boîtier : 142 x 210 x 100 mm

Matériau du boîtier : technopolymère

Résistance aux rayons UV : Oui

Matériau sans halogène (HALOGEN-FREE) : Oui

Résistance mécanique : IK08

Couleur du boîtier : Gris RAL 7035

Nombre de modules : 4

Indice de protection du boîtier : IP65

Indice de protection du tableau complet : IP65

Température d'installation : -25 à +60 °C

Classe de protection : II

Tension d'isolement nominale UI : 1 000 V

Section des câbles rigides (min–max) : 1,0 – 35 mm²

Section des câbles toronnés (min–max) : 1,0 – 25 mm²

Signal de défaut : zone d'indication rouge

Câblage et normes

Presse-étoupe : 4x PG7, 1x PG11

Goujons de montage avec vis : 4x

Câblage interne du tableau : Aucun

Normes et certifications :
EN 61643-31
CEI 61643-31

Certification = garantie de qualité :

Les produits de la marque DOKTORVOLT sont régulièrement testés afin de garantir une qualité optimale. Une fois les tests réussis, chaque produit reçoit un certificat individuel attestant du contrôle qualité effectué. L'entreprise utilise, dans son processus de production, un système certifié par TÜV SÜD, gage d'une qualité élevée.

Indice de protection IP = plus de sécurité :

L'indice de protection IP est une norme internationale qui définit dans quelle mesure un objet résiste à des facteurs de risque potentiels. Il se compose de deux chiffres qui indiquent le degré d'étanchéité à la poussière et à l'eau du produit. La détermination de l'indice IP permet d'utiliser le produit en toute connaissance de cause et en toute sécurité. L'indice de protection IP44 nous indique que l'appareil :
- est protégé contre la pénétration d’objets de taille supérieure à 1 mm
- est protégé contre les projections d’eau provenant de toutes les directions

Un fabricant de confiance :

La société Doktorvolt® a été fondée en 2013. Cette entreprise en pleine expansion a conquis les marchés polonais et étrangers. Son siège social est situé à Malichów, dans la voïvodie d’Opole, où se trouvent un hall de production moderne et un entrepôt. L’entreprise est spécialisée dans la fabrication de tableaux de distribution pour le bâtiment et se distingue par la qualité et la fiabilité de ses produits. Chaque tableau de distribution est fabriqué à partir de composants de haute qualité. Les produits sont conformes aux normes et standards de sécurité en vigueur dans l’Union européenne.
