Description
- n
- n
Coffret en saillie sans porte Prisma Set XS - 1 rangées - 18 modules - par Schneider Electric - LVSXT118.
n - n
- n
- n
- n
- n
nn
Données techniques
n- Nombre de modules : 18
n
- Nombre de rangées : 1
- Classe d'isolation électrique : Classe II
- Type de plastron : Modulaire
- Tension : 250 V
- Tension assigné d'emploi : 400 V
- Courant assigné d'emploie : 90 ADimensions et poids
n- Largeur : 426 mm
nnnn
- Hauteur : 300 mm
- Profondeur : 127 mm

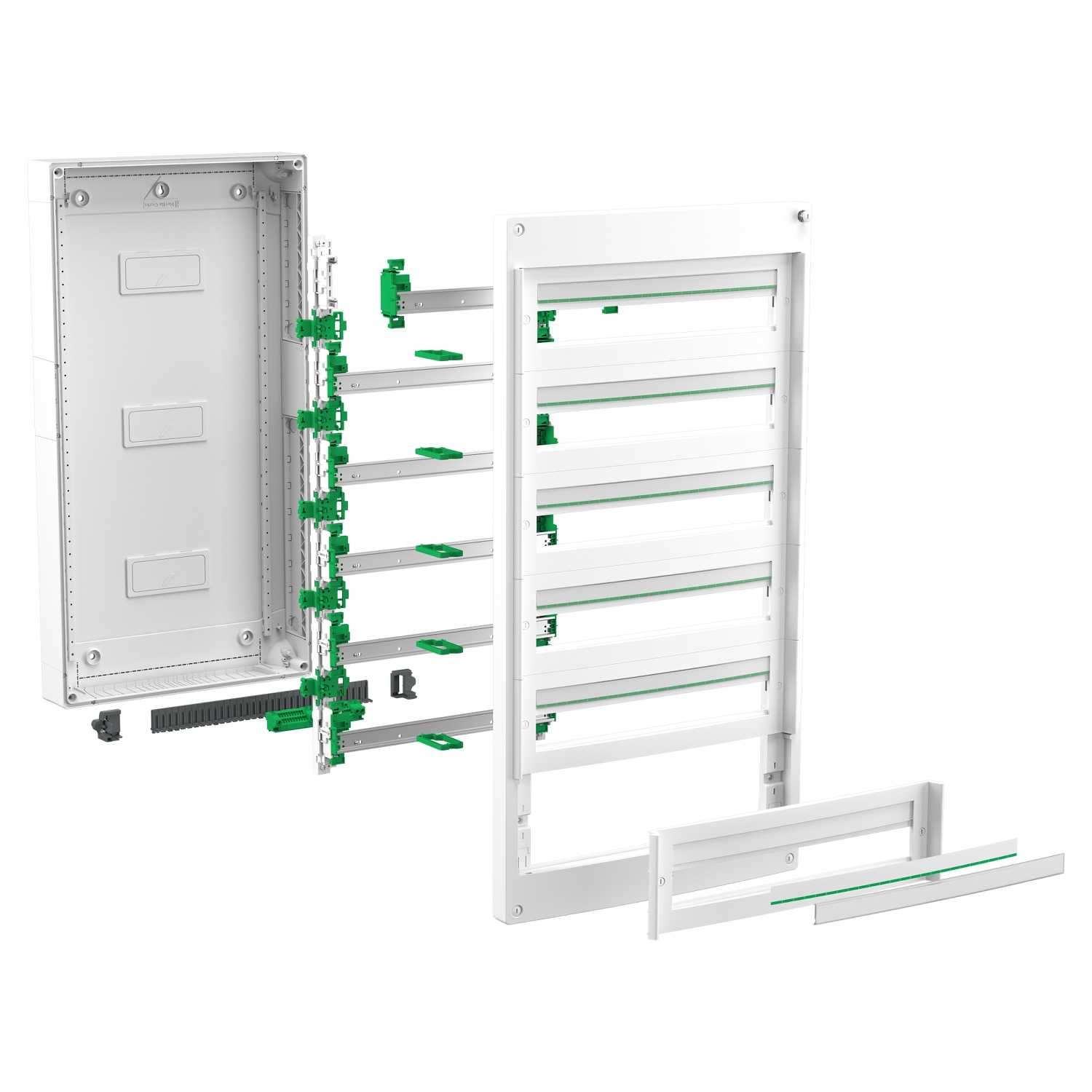

- Poids : 2,300 kg* Photo de la vue éclaté non contractuelle
nn - n
- nn
- n
| Gamme |
|---|
| PrismaSeT |
| Nom du produit |
|---|
| XS |
| Type de produit ou équipement |
|---|
| Boîtier |
| Type d'extensibilité |
|---|
| Coffret de répartition |
| Installation du coffret |
|---|
| En saillie |
| Largeur |
|---|
| 426 mm total: |
| hauteur |
|---|
| 300 mm total: |
| Profondeur |
|---|
| 127 mm total: |
| Profondeur interne |
|---|
| 115 mm |
| Nombre de modules de 18 mm par rangée |
|---|
| 18 |
| Nombre de rangées horizontales |
|---|
| 1 |
| Nombre total de modules de 18 mm |
|---|
| 18 |
| Pas de 9 mm |
|---|
| 36 |
| Classe d'isolation électrique |
|---|
| Classe II |
| Equipement fournis |
|---|
| 1 étiquette d'identification 1 protection d'étiquette 3 bornier 1 bande d'obturateur 1 porte à commander séparément 1 rail Din 1 plaque arrière |
| Type de plastron |
|---|
| Modulaire |
| Type de rail |
|---|
| DIN symétrique compatible XE |
| Type de châssis plein |
|---|
| Sans châssis plein |
| Pièces amovibles |
|---|
| DIN rail |
| puissance dissipée en W |
|---|
| 33 W |
| In courant assigné d'emploi |
|---|
| 90 A |
| [Ui] tension assignée d'isolement |
|---|
| 400 V |
| Entrée de câble |
|---|
| Câble ou tube Plaques découpées Jonction Plaques amovibles |
| nombre de borniers |
|---|
| 1 terre avec 14 départs |
| Départs du bornier répartiteur |
|---|
| 3 x 25 mm² + 11 x 4 mm² pour terre |
| Mode de raccordement |
|---|
| Connexion à vis (terre) , 3 x6…25 mm² Push-in (terre) , 11 x1,5…4 mm² (souple) Push-in (terre) , 11 x6 mm² (rigide ou semi-rigide) |
| Matière du coffret |
|---|
| Partie arrière :métal Habillage :techno plastique Plaque avant :techno plastique |
| poids |
|---|
| 2,300 kg |
| Couleur |
|---|
| Habillage: blanc (RAL 9003) Plaque avant: blanc (RAL 9003) |
| Segment de marché |
|---|
| Résidentiel Petits bâtiments |
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Hauteur30 cm
- CouleurBlanc
- Intensité courant90 A
- Largeur12.7 cm
- Mode de pose électricitéSaillie
- Nombre de module(s)18
- Poids2.3 kg
- Tableau pré-équipéNon
- Tension électrique400 V
- Réf. ManoManoME71145316
- MMID637399416895
- Réf. fabricant3606482041387
- EAN3606482041387
