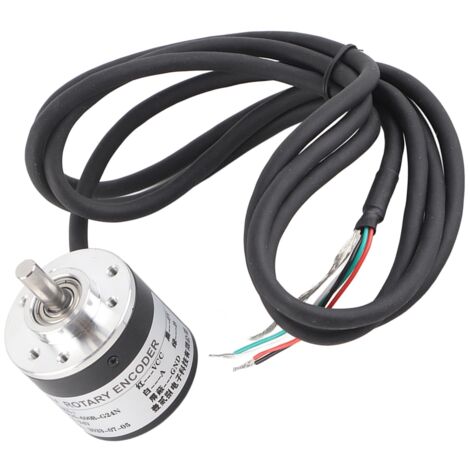

Codeur magnétoélectrique incrémental 600P/R 5 V-24 V AB 2 phases Arbre 6 mm
Produit similaire livré par
'/%3E%3C/svg%3E)
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67
Vendu par Weytoll
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Description générale
Ce codeur rotatif incrémental magnétoélectrique 600P/R (AB 2 phases, arbre 6mm) est un capteur de mesure de position et de vitesse, conçu pour les applications d'automatisation industrielle et de robotique. Avec une résolution de 600 impulsions par tour (monophasé) ou 2400 impulsions (double phase), il offre une précision élevée pour la mesure de la vitesse de rotation, de l'angle et de la longueur.Caractéristiques
- Performance et précision
- Résolution élevée : 600 p/r (monophasé) ou 2400 p/r (double phase par doublement de fréquence).
- Alimentation large : DC 5-24V pour une compatibilité avec divers systèmes.
- Sortie AB 2 phases : Signal rectangulaire orthogonal, type collecteur ouvert NPN pour une intégration facile.
- Vitesse maximale : 5000 tr/min, avec une fréquence de réponse de 0-20KHz.
- Applications et praticité
- Mesures multiples : Vitesse de rotation, angle, accélération et longueur.
- Utilisations industrielles : Contrôle de déplacement, machines à découper, balances, robots de course étudiants.
- Câblage clair : Code couleur des fils (Vert = phase A, Blanc = phase B, Rouge = Vcc, Noir = GND).
Spécifications
- Résolution : 600 p/r (monophasé) / 2400 p/r (double phase)
- Alimentation : DC 5-24V
- Arbre : Φ6 × 13mm
- Dimensions : 38 × 35.5mm
- Vitesse maximale : 5000 tr/min
- Fréquence de réponse : 0-20KHz
- Longueur de câble : 1,5 m
- Contenu du colis : 1 × Codeur rotatif incrémental
Note importante
Les sorties 2 phases AB ne doivent pas être connectées directement à VCC, sinon le transistor de sortie sera détruit. La couleur des fils peut varier selon les lots, mais le code de référence est : Vert = phase A, Blanc = phase B, Rouge = Vcc, Noir = GND.Utilisation & Précautions
- Mise en œuvre
- Connectez l'arbre du codeur à l'objet à mesurer.
- Câblez l'alimentation (5-24V) et les signaux AB, en respectant le code couleur.
- Intégrez le codeur dans votre système de contrôle pour lire les impulsions et calculer la position/vitesse.
- Précautions
- Ne dépassez pas la vitesse maximale de 5000 tr/min pour éviter d'endommager le codeur.
- Évitez de connecter les sorties AB directement à l'alimentation pour prévenir toute destruction du composant.
Caractéristiques
- MarqueWEYTOLL
- Hauteur80 mm
- MatièresMétal
- Réf. ManoManoME100466765
- MMID706765012954
Questions fréquentes
La vitesse maximale de fonctionnement est de 5000 tr/min. Il est crucial de ne pas dépasser cette limite pour éviter d'endommager le codeur.
Les sorties AB ne doivent pas être connectées directement à l'alimentation VCC, car cela pourrait détruire le transistor de sortie. Il est important de respecter le code couleur des fils lors du câblage.
La résolution est de 600 impulsions par tour en mode monophasé et de 2400 impulsions en mode double phase. Cette haute résolution permet des mesures précises de la vitesse de rotation, de l'angle et de la longueur.
