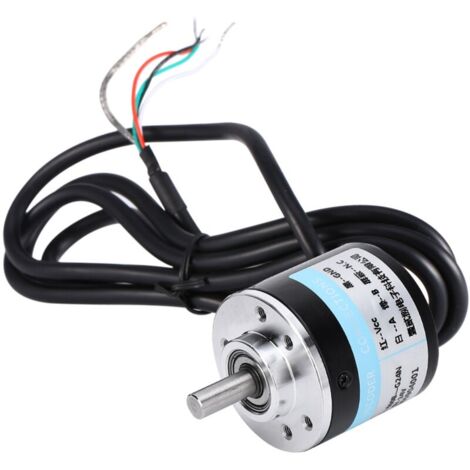

Codeur de rotation incrémental magnétoélectrique 600P/R 5V-24V AB 2 phases, arbre 6mm
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Description générale
Le codeur de rotation incrémental magnétoélectrique est conçu pour des applications nécessitant une mesure précise de la vitesse de rotation, de l'angle et de l'accélération. Avec une résolution de 600 impulsions par rotation (p/r) en monophasé et jusqu'à 2400 impulsions en biphasé, il offre des performances de travail stables et fiables.
Ce dispositif est idéal pour le contrôle intelligent de diverses mesures de déplacement, notamment dans les guillotines automatiques, le contrôle de la longueur de coupe en acier et les projets robotiques.
Spécifications techniques
Résolution : 600 p/r (monophasé), 2400 p/r (biphasé)
Source d'alimentation : DC 5-24V Arbre : 6 mm
Taille : 38 x 35,5 mm (1,49 x 1,39 pouces) Taux mécanique maximum : 5000 R/min
Fréquence de réponse : 0-20 KHz
Longueur de câble : 1,5 m
Compatibilité et accessoires
Convient pour le contrôle intelligent de diverses mesures de déplacement Utilisé dans les guillotines automatiques en cuir à longueur fixe Adapté pour le contrôle de la longueur de coupe en acier
Idéal pour les projets robotiques éducatifs
Installation
Pour une installation correcte, il est important de ne pas connecter directement la sortie AB 2 phases au VCC, afin d'éviter d'endommager le triode de sortie. Les fils sont codés par couleur : Vert pour la phase A, Blanc pour la phase B, Rouge pour l'alimentation Vcc +, et Noir pour V0.
Utilisation
Ce codeur peut être utilisé pour : Mesurer la vitesse de rotation Mesurer l'angle et l'accélération d'un objet Mesurer la longueur dans divers systèmes de contrôle
Autres informations
Contenu de l'emballage : 1 x Encodeur 600P/R
Caractéristiques
- MarqueETNZEBC
- MatièresMétal
- Réf. ManoManoME214921180
- MMID401200423238
- Réf. fabricantMM-CJ22-FR4262
- EAN8901706140071
