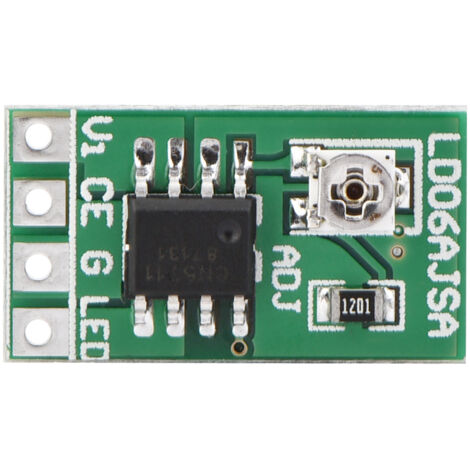

Circuit intégré de régulation de courant, pilote LED sur protection pour 3 V 3,3 V 3,7 V 4,5 V 5 V 6 V

Caractéristiques:

1. Ce produit est un circuit intégré de régulation de courant fonctionnant à partir d'une tension d'entrée de 2,8 V à 6 V, le courant de sortie constant peut être réglé jusqu'à 1,5 A avec une résistance externe.
2. Il se compose d'une tension de référence de haute précision, d'un amplificateur, d'un miroir de courant, etc. Le transistor de puissance sur puce et le bloc de détection de courant réduisent considérablement le nombre de composants externes, ce qui rend ce produit idéal pour le pilote de LED.
3. Lorsque la broche CE est élevée, la tension d'entrée est supérieure à 2,8 V et supérieure à la tension directe de la LED plus la chute de tension requise, elle fonctionne normalement pour fournir un courant constant à partir de la broche LED.
4. Adopte la régulation de la température au lieu de la fonction de protection de la température, la régulation de la température peut allumer la LED en continu en cas de température ambiante élevée ou de chute de tension élevée. Lorsque la température de jonction atteint environ 1
5. Avec la fonction d'activation de la puce électronique, qui peut arrêter toute la puce pour limiter la consommation de courant à moins de 1uA.

Spécifications:

Caractéristiques :
1. Ce produit est un circuit intégré de régulation de courant fonctionnant à partir d'une tension d'entrée de 2,8 V à 6 V, le courant de sortie constant peut être réglé jusqu'à 1,5 A avec une résistance externe.
2. Il se compose d'une tension de référence de haute précision, d'un amplificateur, d'un miroir de courant, etc. Le transistor de puissance sur puce et le bloc de détection de courant réduisent considérablement le nombre de composants externes, ce qui rend ce produit idéal pour les pilotes de LED.
3. Lorsque la broche CE est haute, la tension d'entrée est supérieure à 2,8 V et est supérieure à la tension directe de la LED plus la chute de tension requise, elle fonctionne normalement pour fournir un courant constant à partir de la broche LED.
4. Adopte la régulation de la température au lieu de la fonction de protection de la température, la régulation de la température peut allumer la LED en continu en cas de température ambiante élevée ou de chute de tension élevée. Lorsque la température de jonction atteint environ 135 °C, le bloc de régulation de température interne réduit le courant de la LED afin que la température de jonction n'augmente plus. Cette fonctionnalité permet aux utilisateurs de maximiser l'utilisation de la capacité de gestion de l'énergie de la puce, sans vous soucier de la surchauffe de la puce et des dommages causés à la puce ou aux composants externes.
5. Avec la fonction d'activation de la puce électronique, qui peut arrêter toute la puce pour limiter la consommation de courant à moins de 1uA.
6. Adopte le bloc de protection contre les surintensités. Lorsque le courant LED approche 1,9 A (typique), le bloc de protection contre les surintensités commence à fonctionner pour empêcher le courant LED d'augmenter davantage. Pilote LED 4,5 V 5 V 6 V)
Courant de sortie : 30-1500 mA
Puissance de sortie maximale : 9 W
Peut piloter 1 à 16 LED 2,8-6 V (le courant maximum ne dépasse pas 1,5 A)
Régulation du courant : 1 par résistance réglable ; 2 via le contrôle du signal PWM
Poids : 0,56 g

Liste des paquets :
1 * Pilote de LED à courant réglable
