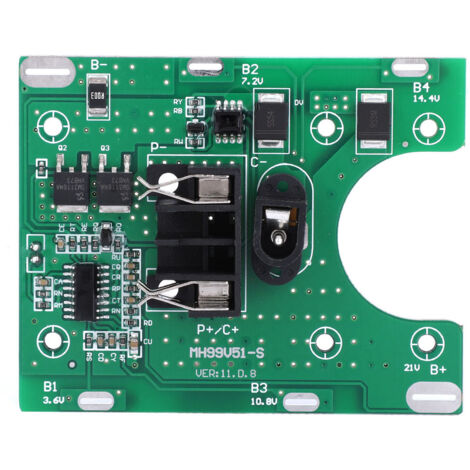

Circuit imprimé de Protection de batterie au Lithium XL-MH99V5 2, Module d'outils électriques série 5 21V

Caractéristiques:

1. Adoption d'un circuit intégré dédié à la batterie au lithium série 5 en tant que processeur.
2. Détection en temps réel de la tension de la batterie, du courant de charge et de décharge et de la température ambiante.
3. Surcharge, décharge excessive, surintensité de décharge, court-circuit, surintensité de charge, protection contre la température, etc.
4. Des composants électroniques de haute qualité garantissent des performances stables et fiables de la carte de protection de la batterie au lithium.
5. Largement utilisé sur les batteries pour outils électriques utilisant des batteries au lithium 18650.

Spécifications:

Type d'article Carte de protection de batterie au lithium
ModèleXL-MH99V5 2 (ou MH99V51-S)
Nombre de séries Série5
TensionTension de charge21V
Tension de charge unique4,225V
Courant Courant de décharge continu8-20A
Protection contre les surchargesTension de détection de section unique surchargée4,225V
Protection contre les surcharges Delay1S
Tension de récupération de section unique surchargée4,125 V
Délai de déclenchement de la protection contre les surcharges1mS
Protection contre les décharges excessivesTension de détection de section unique de décharge excessive2,7 V
Delay1S de protection contre les décharges excessives
Tension de récupération de section unique de décharge excessive3V
Délai de libération de protection contre les décharges excessives1S
Protection contre les surintensitésTension de détection de surintensité0,1-0,2 V
Détection de surintensité Courant 30 ± 5 A
Délai de détection de surintensité 1 S
État de récupérationRécupération automatique
Protection contre les courts-circuitsAvec ou sans protection contre les courts-circuitsAvec protection contre les courts-circuits
Délai de détection de court-circuit250 uS
Délai de déclenchement de court-circuit 1S
Tension de détection de court-circuit0,5 V
État de récupérationRécupération automatique après déconnexion de la charge
Protection contre la températureProtection contre la surchauffe Température70±5℃
Surchauffe Température de récupération55±5℃
Consommation électriqueÉtat de fonctionnement25uA (25℃)
État dormant6uA(25℃)
Résistance interneRésistance interne de la boucle de décharge30±5mΩ
TailleLongueur x LargeurEnviron. 80 x 63,5 mm / 3,1 x 2,5 pouces
Protection de la températureTempérature de fonctionnement -40 °C-85 °C Humidité relative≤75 %
Température de stockage-40 °C-125 °C Humidité relative≤75 %

Liste de colis:

1 x panneau de protection de batterie au lithium
