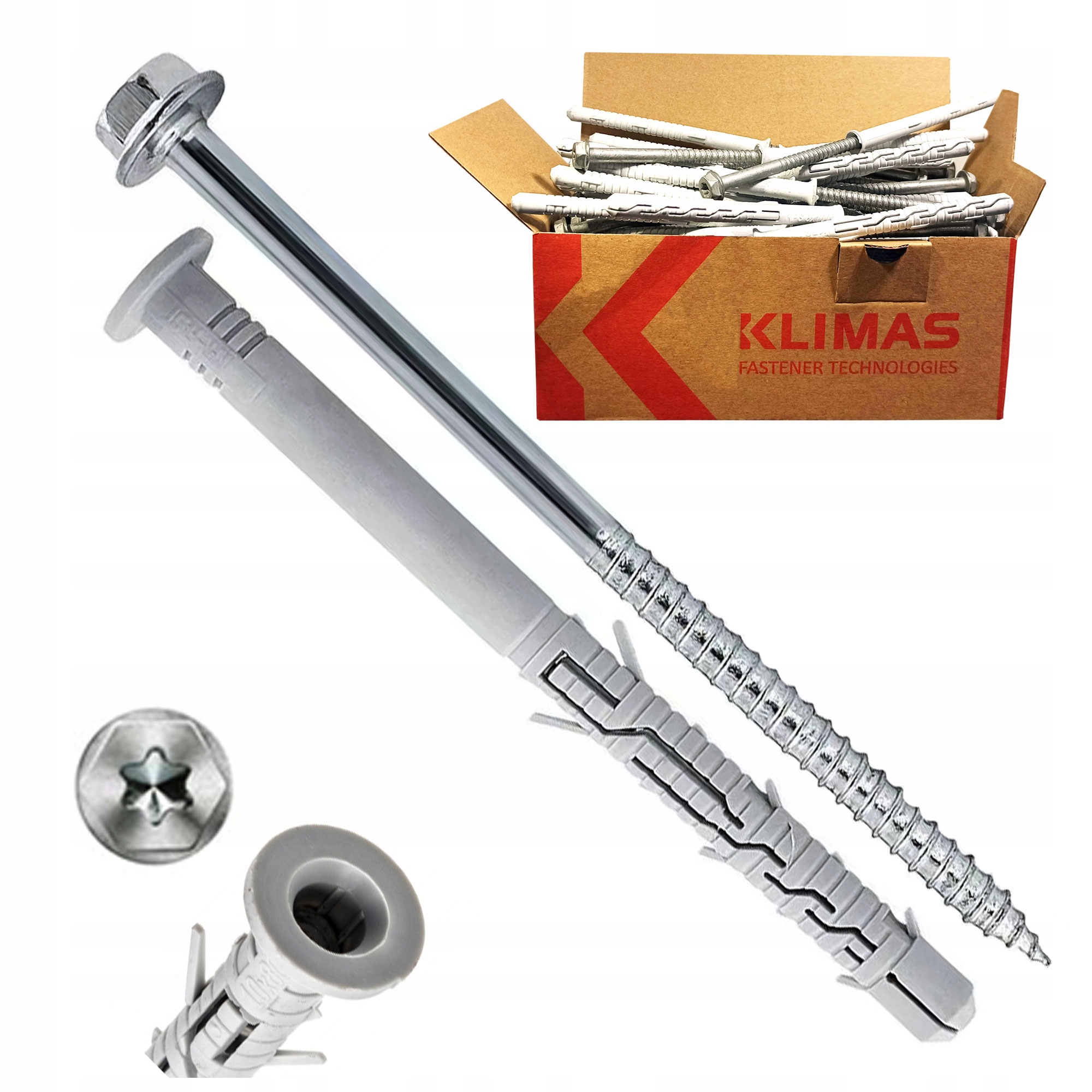

Bouchons d'extension de cadre KPS-fast-08080K (50)

Chevilles d'expansion pour cadre8 x 80 mm, 50 pièces.

Composées d'un manchon en polyamide et d'une vis en acier galvanisé à tête hexagonale avec rondelle intégrée et empreinte TX.

Recommandées pour la fixation d'éléments métalliques et dans les endroits où une plus grande surface de pression est nécessaire et où un montage affleurant de la tête de vis n'est pas requis, contrairement aux vis à tête fraisée.

Les paramètres les plus importants

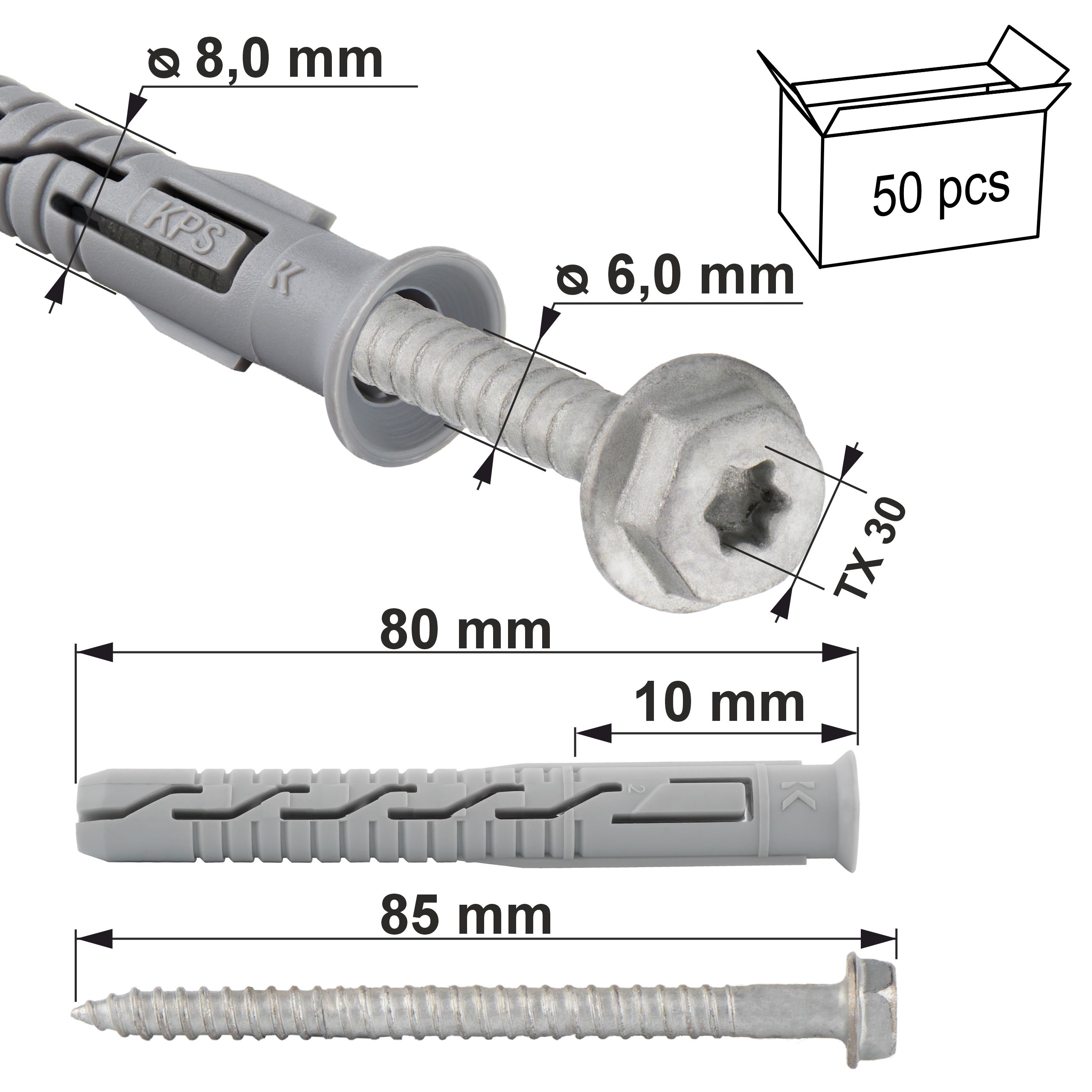

• Modèle : KPS-fast-08080K
• Dimensions du connecteur : 8,0 x 80 mm
• Longueur utile maximale : 10 mm

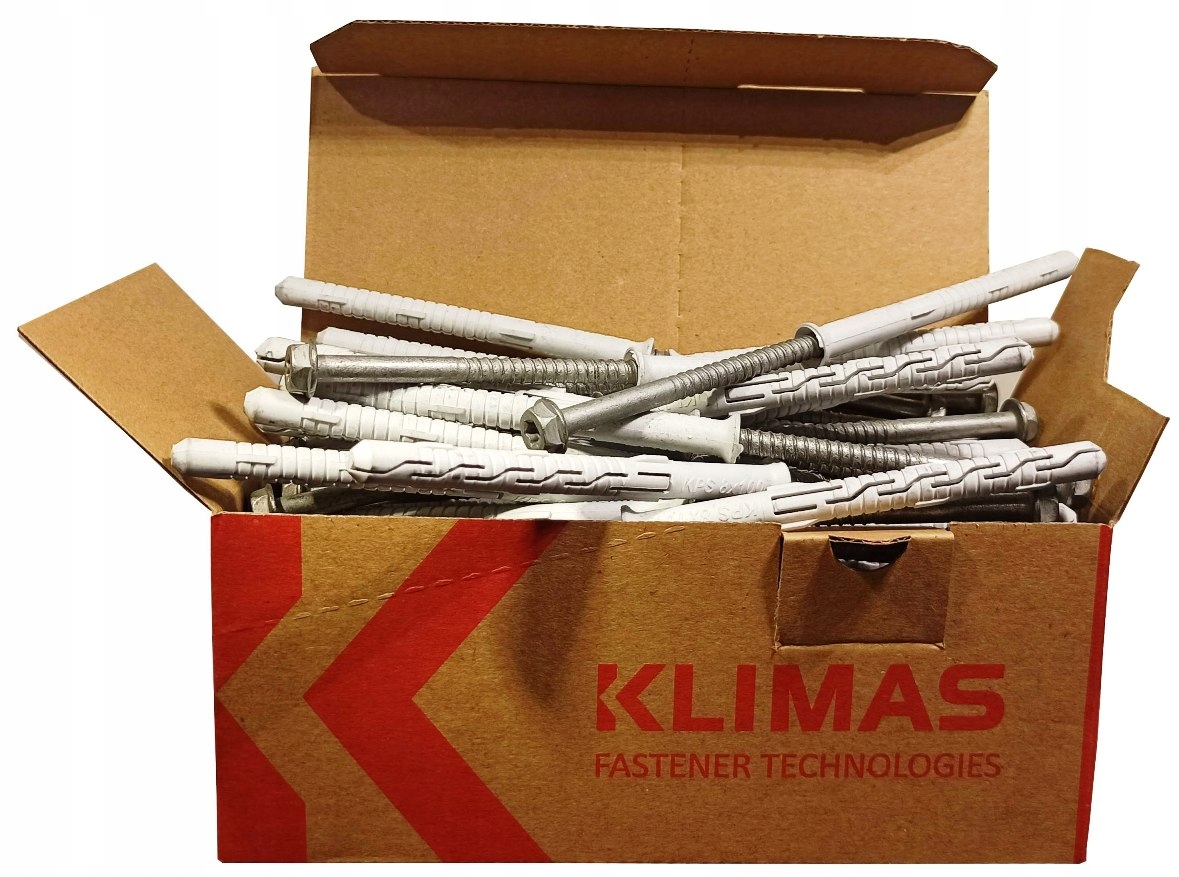

• Conditionnement : 50 pièces
• Douille : TX-30

Le connecteur d’extension se compose de :

• manchon – élément en plastique
• connecteur – vis en acier à tête fraisée et douille Torx-30

Produit original de la société renommée klimasWkręt-Met ®

Caractéristiques et avantages 1. Tête à plaque arrière avec douille TX-30/SW-10

La douille TX garantit un transfert de couple optimal, tandis que l'utilisation de la tête hexagonale SW permet de serrer la vis avec la force appropriée (par exemple, à l'aide d'une clé dynamométrique).

2.Réduction du filetage

Insertion précise de la vis. Force d'expansion accrue dans la seconde zone d'expansion.

3. Protection anticorrosion - lamelles de zinc

Les lamelles de zinc sont deux fois plus résistantes à la corrosion que le zinc galvanisé. Le laboratoire Klimas Wkręt-met a confirmé l'excellente qualité du revêtement par des tests en chambre de brouillard salin (240 heures pour les paillettes de zinc contre 120 heures pour le zinc galvanisé).

4. Manchon en polyamide

Meilleures propriétés physico-chimiques que le polypropylène ou le polyéthylène.

5. Résistance au feu

Pour l'installation de systèmes de façade, la capacité portante du connecteur offre une résistance au feu suffisante d'au moins 90 minutes (R90). si la charge de conception par connecteur NR < 0,8 kN (sans charge centrée permanente).

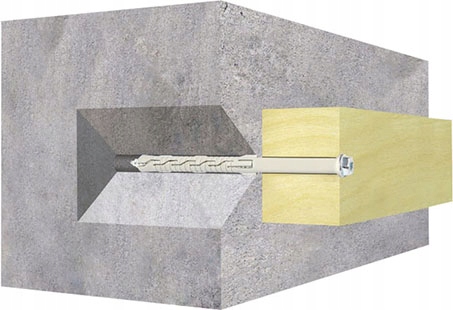

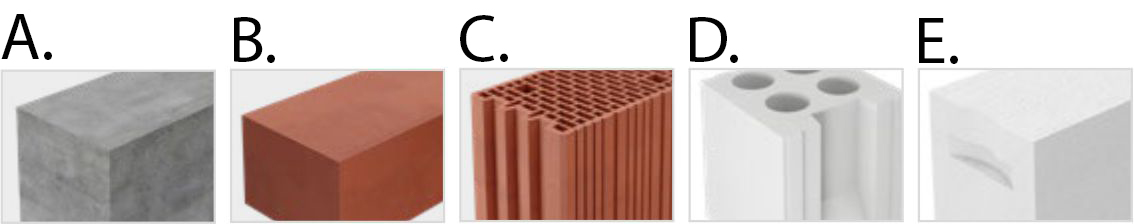

Substrats et exemples d'applications

A. Béton

B. Brique céramique pleine, silicate

C. Bloc céramique,

D. Bloc de silicate creux,

E. Béton AAC autoclavé

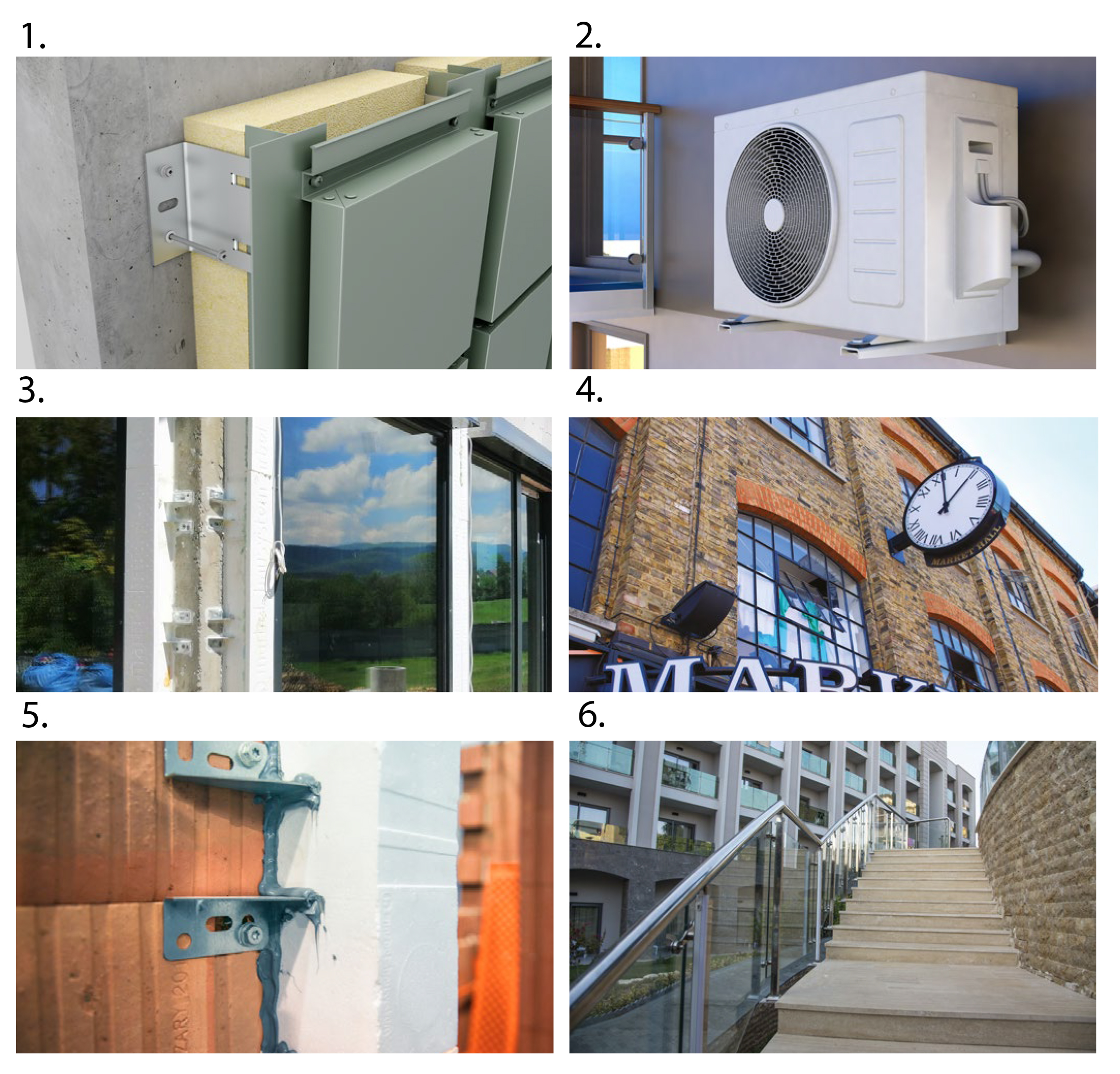

1. Installation de façades ventilées

2. Montage de climatiseurs

3. Montages en technologie d'assemblage à chaud

4. Montage d'éléments de construction

5. Montage en technologie d'assemblage à chaud

6. Fixation d'éléments d'installation de bâtiment

Ce ne sont que des exemples d'application.

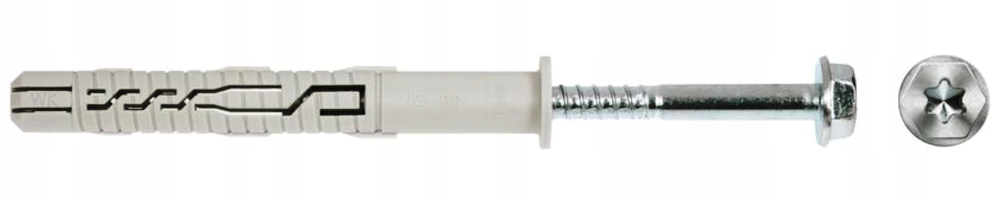

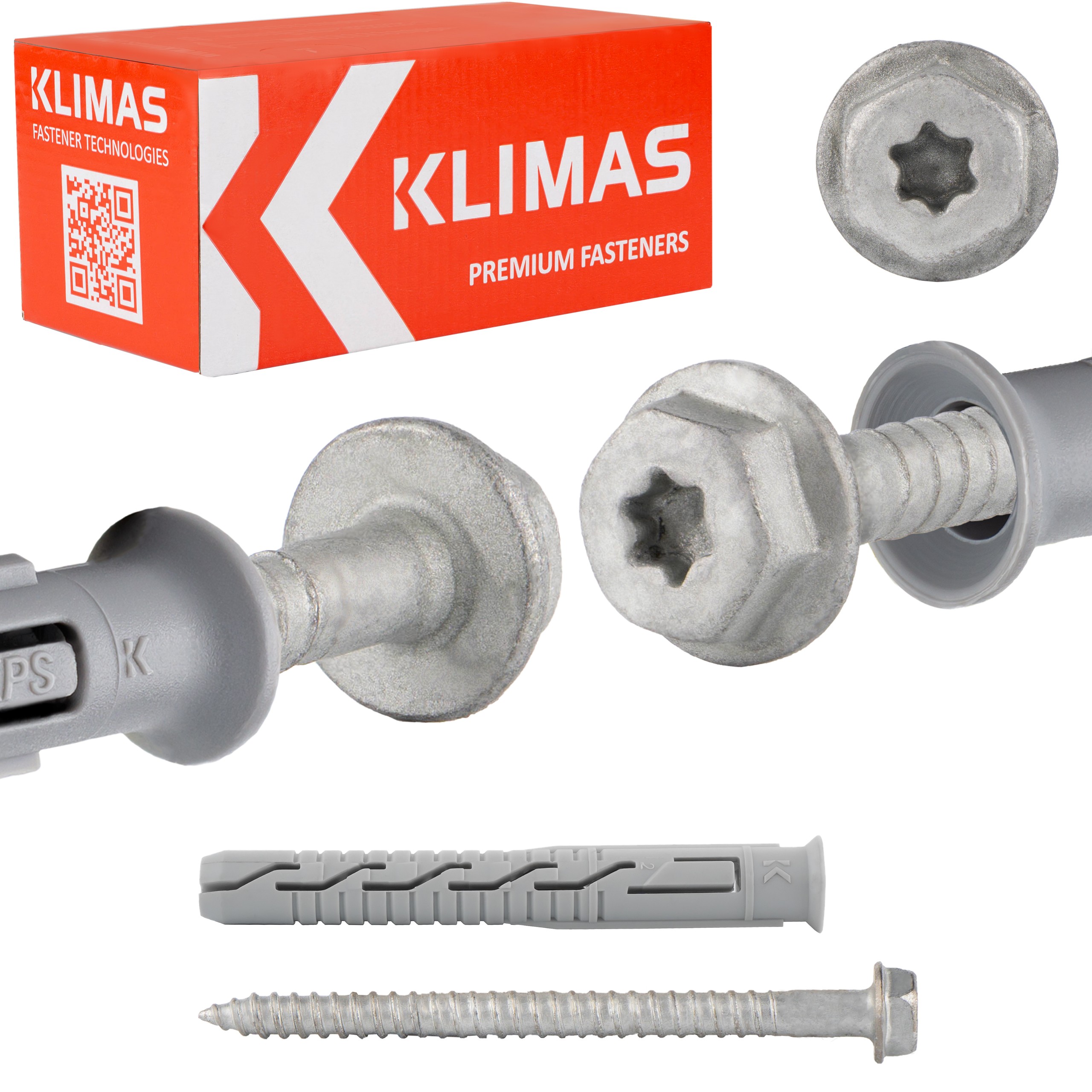

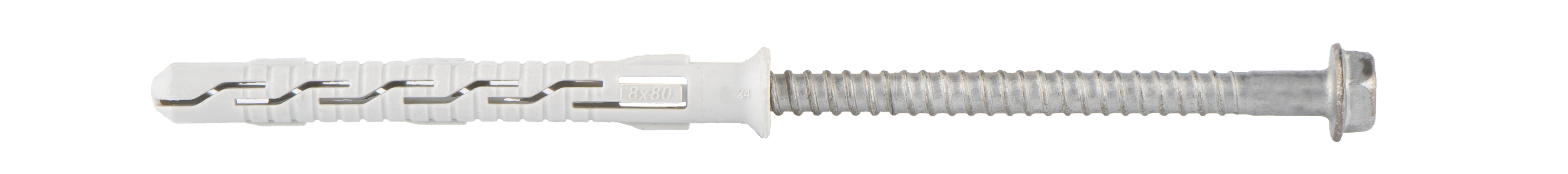

Boîtier avec vis à tête hexagonale, rondelle intégrée et douille TX, recommandé pour la fixation d'éléments métalliques.

Le connecteur d'expansion se compose de :

• Élément en plastique - manchon
• Connecteur - vis en acier

Le pré-assemblage des connecteurs permet :

• Un montage plus simple et plus rapide
• Des produits prêts à l'emploi, sans montage
• Aucune erreur lors du choix du manchon pour la vis

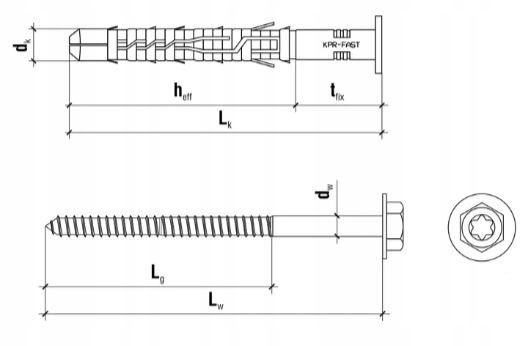

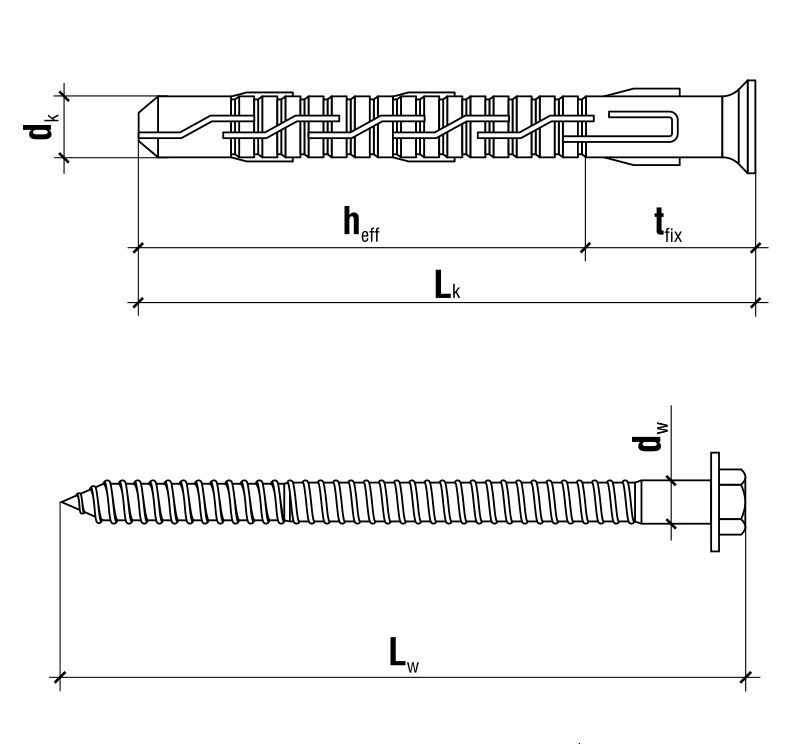

Spécifications du produit

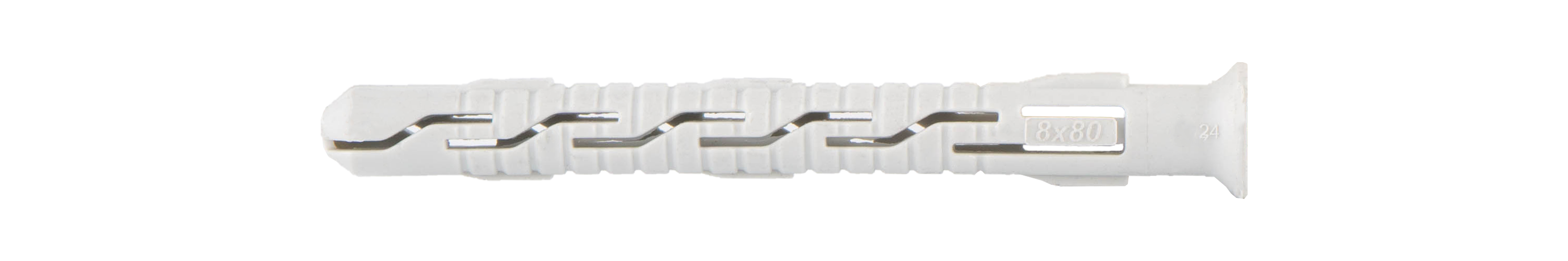

Bouchon

• [Dk] Diamètre du bouchon : Ø 8,0 mm
• [Lk] Longueur du bouchon : 80mm
• [Tfix] Longueur utile maximale : 10/30 mm
• [Heff] Profondeur d'ancrage : 50/70 mm
• Matériau du bouchon : polyamide (nylon)
• Quantité dans l'emballage : 50

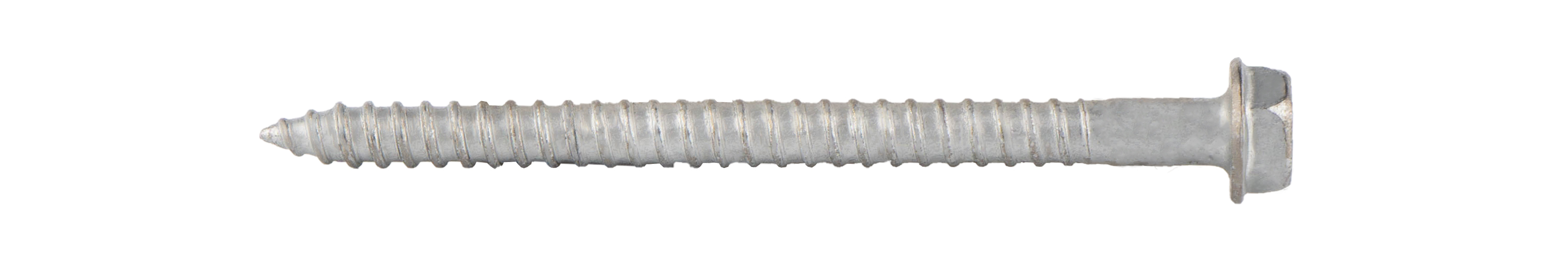

Vis

• [Dw] Diamètre de la vis : Ø 6,0 mm
• [Lw] Longueur de la vis : 85mm
• Type de douille : SW-10 et TX-30
• Matériau des vis : acier galvanisé
• Quantité dans l'emballage : 50

Certificat

Homologation technique européenne ETA 12/0272

Les vis que nous proposons se caractérisent par la plus haute qualité et peuvent être utilisées sans aucun souci dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos clients sont sûrs et adaptés à leurs besoins spécifiques.

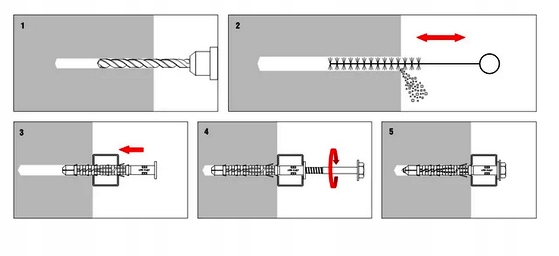

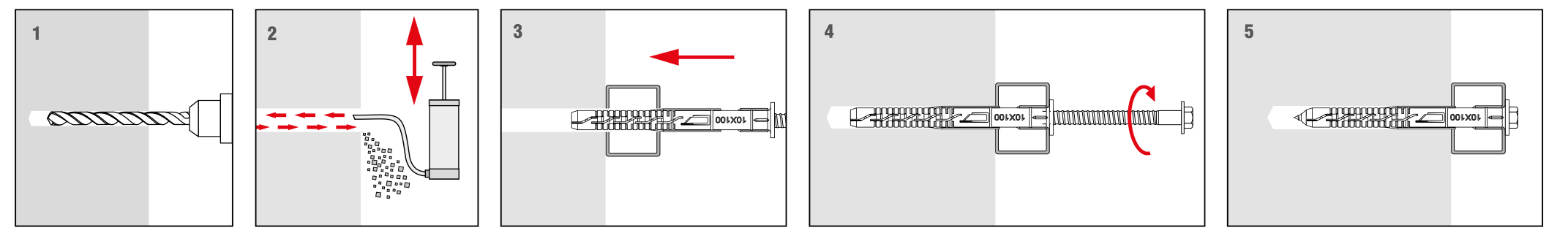

La méthode d'assemblage

• Avant l'installation, identifiez le support dans lequel la fixation sera installée et comparez les charges qu'elle transmettra avec les capacités portantes spécifiées dans la fiche technique du produit ou l'évaluation technique européenne.
• Choisissez la longueur de fixation appropriée de manière à ce que la zone de dilatation se situe dans le matériau de construction du mur (l'épaisseur de l'élément fixé correspond à la longueur utile maximale de la fixation).
• La profondeur du trou de perçage doit être supérieure d'au moins 10 mm à la profondeur d'ancrage de la fixation ; cela permettra une insertion correcte de la douille dans le trou et évitera les problèmes de vis Desserrage.
• L'utilisation d'une visseuse à percussion n'est pas recommandée pour percer les briques perforées, les blocs de céramique et le béton cellulaire, car elle endommage les murs et ne garantit pas une fixation sûre.
• Le diamètre des trous percés doit correspondre à celui des chevilles utilisées.
• Le trou percé doit être nettoyé, au moins en effectuant deux mouvements de va-et-vient avec la perceuse, afin d'éliminer la poussière de perçage. Les trous percés verticalement vers le bas nécessitent un perçage plus profond ou un soufflage pour éliminer la poussière accumulée.
• La cheville est insérée dans le trou percé et la vis est vissée jusqu'à ce qu'elle soit complètement enfoncée dans le manchon.
• Forcer la vis peut entraîner son desserrage, ce qui n'est pas couvert par la garantie du fabricant.
• L'installation doit être effectuée à une température comprise entre -20 °C et +40 °C (par rapport à la température du support).

Vis Climas - le choix le plus courant des professionnels

*Le verre doseur n'est pas inclus.
