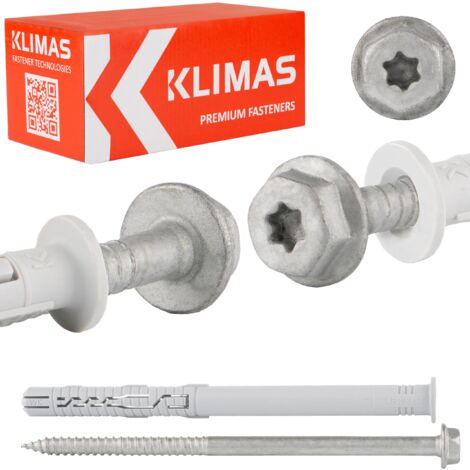

Bouchons d'expansion de cadre KPR-fast-12180K (25)

Chevilles d'expansion pour cadre avec collerette 12,0 x 180 mm, 25 pièces

Composées d'un manchon en polyamide et d'une vis en acier galvanisé à tête hexagonale avec rondelle intégrée et douille TX.

Les chevilles à tête avec rondelle sont généralement utilisées pour la fixation d'éléments métalliques et dans les endroits où une plus grande surface d'appui est nécessaire, et où il n'est pas nécessaire d'affleurer la tête de vis, contrairement aux vis à tête fraisée.

Les paramètres les plus importants

• Modèle : KPR-fast-12180K
• Dimensions du connecteur : 12,0 x 180 mm
• Longueur utile maximale : 110 mm

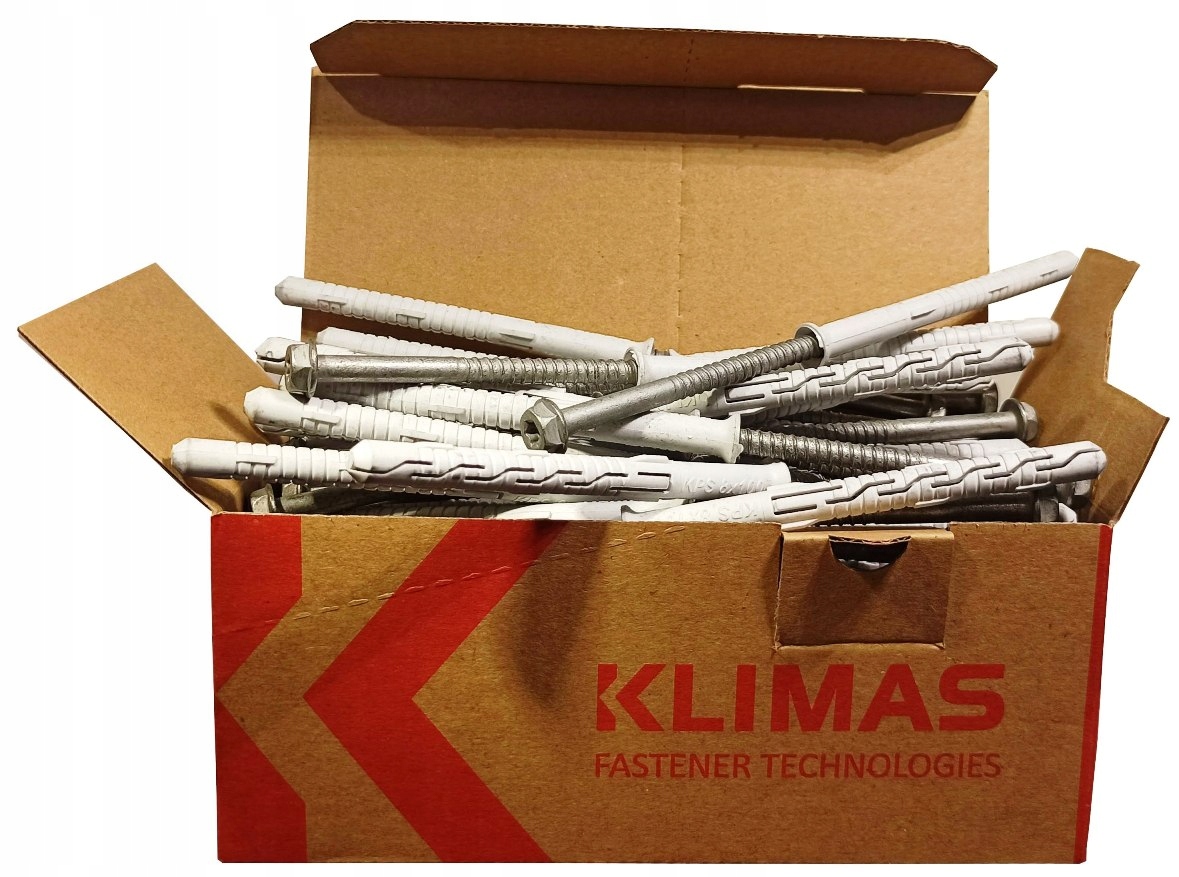

• Conditionnement : 25 pièces
• Prise : SW-13 et TX-40

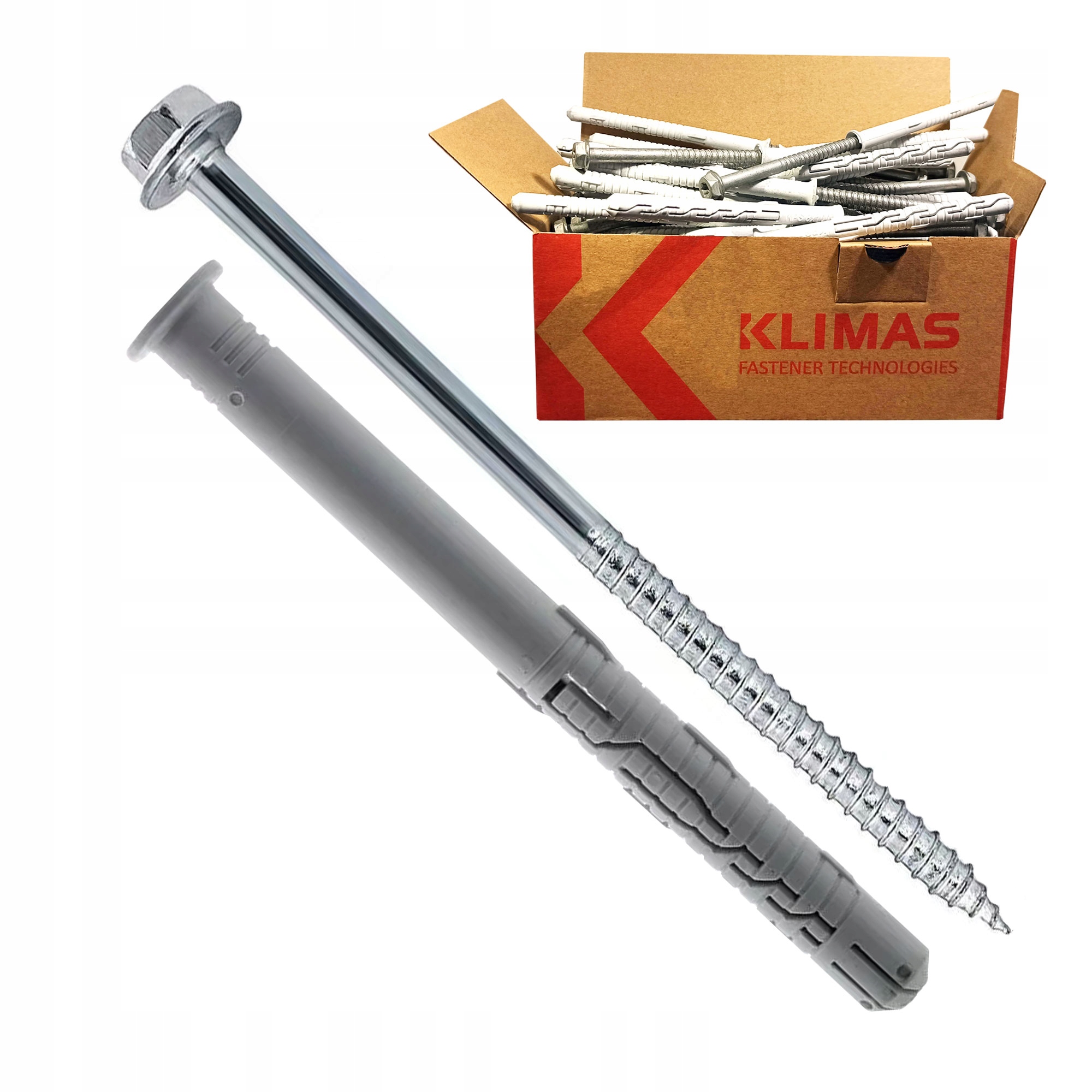

Le connecteur d’extension est composé de :

• Manchon - élément en plastique
• Connecteur - vis en acier à tête fraisée et empreinte Torx 40

Produit original de la célèbre société klimasWkręt-Met ®

Caractéristiques et avantages

1.Tête à manchon avec douille TX-40/SW-13

La douille TX garantit un transfert de couple optimal, tandis que l'utilisation de la tête hexagonale SW permet de serrer la vis avec la force appropriée (par exemple, à l'aide d'une clé dynamométrique).

2. Réduction du filetage

Insertion précise de la vis. Force d'expansion accrue dans la seconde zone d'expansion.

3. Protection anticorrosion - Paillettes de zinc

Les paillettes de zinc sont deux fois plus résistantes à la corrosion que le zinc galvanisé. Le laboratoire Klimas Wkręt-met a confirmé l'excellente qualité du revêtement par des tests en chambre de brouillard salin (240 heures pour les paillettes de zinc contre 120 heures pour le zinc galvanisé).

4.Manchon en polyamide

Meilleures propriétés physico-chimiques que le polypropylène ou le polyéthylène.

5. Résistance au feu

Pour l'installation de systèmes de façade, la capacité portante du connecteur doit présenter une résistance au feu suffisante d'au moins 90 minutes (R90). si la charge de conception par connecteur NR < 0,8 kN (sans charge centrée permanente)

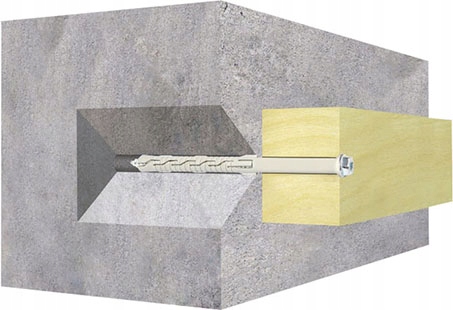

Substrats et exemples d'applications

A. Béton

B. Brique céramique pleine, silicate

C. Bloc céramique,

D. Bloc de silicate creux,

E. Béton AAC autoclavé

1. Installation de façades ventilées

2. Montage de climatiseurs

3. Montages en technologie d'assemblage à chaud

4. Montage d'éléments de construction

5. Montage en technologie d'assemblage à chaud

6. Fixation des éléments d'installation du bâtiment

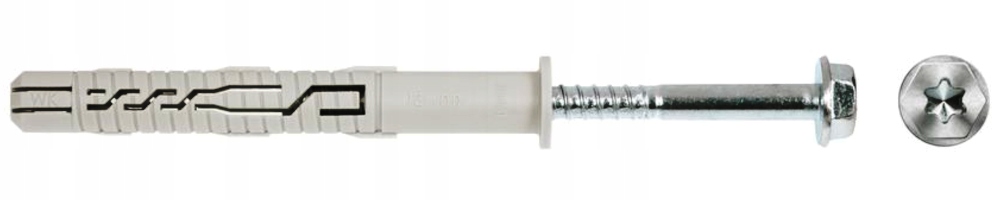

Boîtier avec vis à tête hexagonale, rondelle intégrée et douille TX, recommandé pour la fixation d'éléments métalliques.

Le connecteur d'expansion se compose de :

• Élément en plastique - manchon
• Connecteur - vis en acier

Le pré-assemblage des connecteurs permet :

• Un montage plus simple et plus rapide
• Des produits prêts à l'emploi, sans montage
• Aucune erreur lors du choix du manchon pour la vis

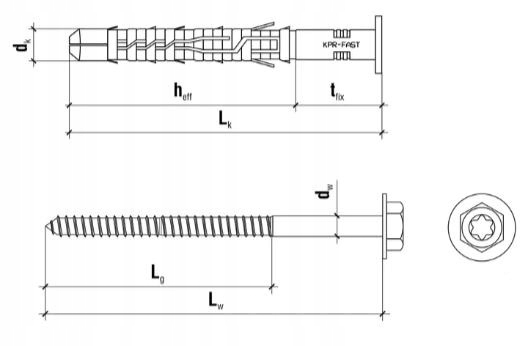

Spécifications du produit

Prise

• [Dk] Diamètre du bouchon : Ø 12,0 mm
• [Lk] Longueur du bouchon : 180 mm
• [Tfix] Max. Longueur utile : 110 mm
• [Heff] Profondeur d'ancrage : 70 mm
• Matériau du bouchon : polyamide (nylon)
• Nombre de pièces dans l'emballage : 25

Vis

• [Dw] Diamètre de la vis : Ø 8,0 mm
• [Lw] Longueur de la vis : 185mm
• Type de douille : SW-13 et TX-40
• Matériau de la vis : acier galvanisé
• Quantité dans l'emballage : 25

Certificat

Homologation technique européenne ETA 12/0272

Les vis que nous proposons se caractérisent par la plus haute qualité et peuvent être utilisées en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos sous-traitants soient sûrs et adaptés à leurs tâches spécifiques.

Vidéo du produit

https://youtu.be/ygTRIj0Ocgw

(copiez le lien et collez-le dans votre navigateur)

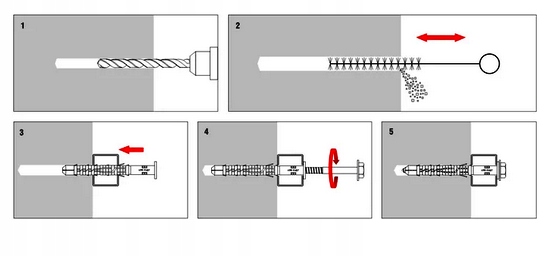

Méthode d'installation

• Avant l'installation, identifiez le support dans lequel la fixation sera installée et comparez les charges qu'elle transmettra avec les capacités portantes spécifiées dans la fiche technique du produit ou dans l'évaluation technique européenne.
• La longueur appropriée de la fixation doit être choisie de manière à ce que la zone de dilatation se situe dans le matériau de construction du mur (l'épaisseur de l'élément fixé correspond à la longueur utile maximale de la fixation).
• La profondeur du trou de perçage doit être supérieure d'au moins 10 mm à la profondeur d'ancrage du connecteur ; ceci permettra un bon positionnement de la douille dans le trou et éliminera le problème de Les vis se desserrent.
• L'utilisation d'une visseuse à percussion est déconseillée pour percer les briques perforées, les blocs de céramique et le béton cellulaire, car elle endommage les murs et ne garantit pas une fixation sûre du connecteur.
• Le diamètre des trous percés doit correspondre au diamètre des goujons utilisés.
• Le trou percé doit être nettoyé, au moins en passant la mèche deux fois, afin d'évacuer la poussière de perçage. Les trous percés verticalement vers le bas nécessitent un perçage plus profond ou le soufflage de la poussière de perçage accumulée. La cheville est insérée dans le trou percé et la vis est vissée jusqu'à ce qu'elle soit complètement enfoncée dans le manchon. Forcer la vis peut la desserrer, ce qui n'est pas couvert par la garantie du fabricant. L'installation doit être effectuée à des températures comprises entre -20 °C et +40 °C (température du substrat). item-12">

  Vis Klimas - le choix le plus courant des professionnels

*Le mètre ruban n'est pas inclus dans le kit (il sert uniquement à une meilleure présentation des vis)
