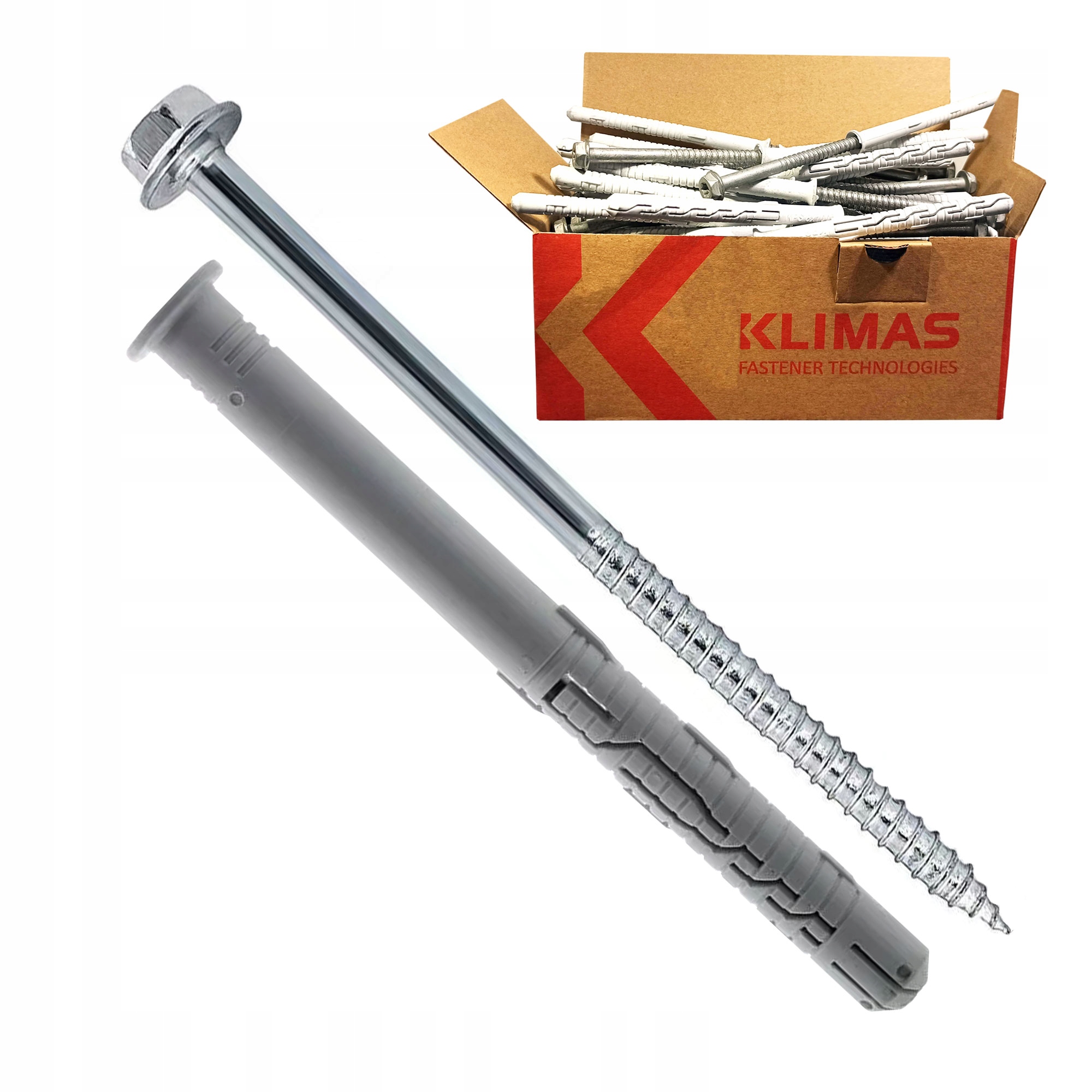

Bouchons d'expansion de cadre KPR-fast-10100K (50)

Chevilles d'expansion pour cadre avec collerette10,0 x 100 mm, 50 pièces

Composées d'un manchon en polyamide et d'une vis en acier galvanisé à tête hexagonale avec rondelle intégrée et douille TX.

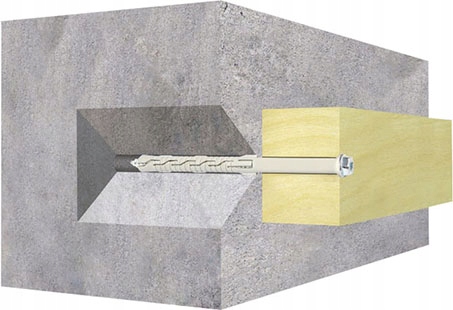

Les chevilles à tête avec rondelle sont généralement utilisées pour la fixation d'éléments métalliques et dans les endroits où une plus grande surface d'appui est nécessaire, et où il n'est pas nécessaire d'affleurer la tête de vis, contrairement aux vis à tête fraisée.

Les paramètres les plus importants

• Modèle : KPR-fast-10100K
• Dimensions du connecteur : 10,0 x 100 mm
• Longueur utile maximale : 30 mm

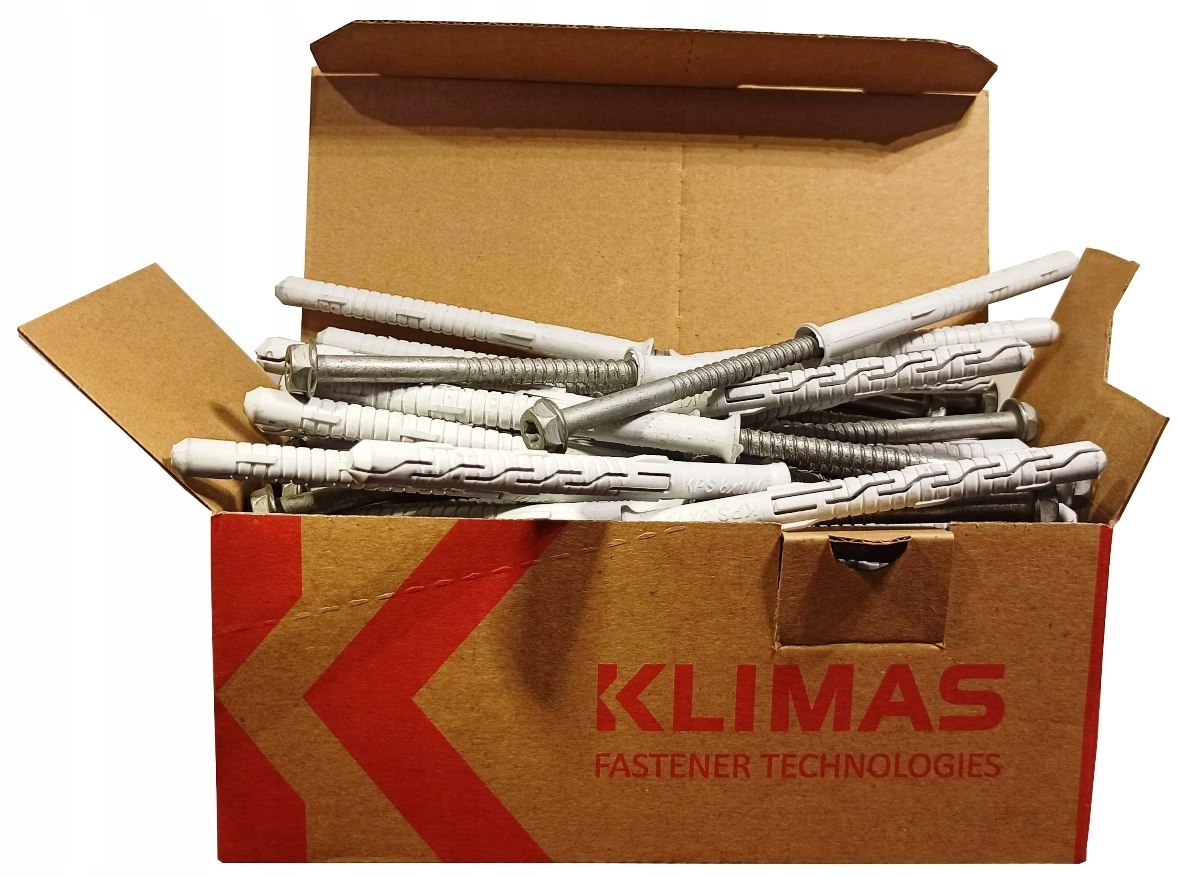

• Conditionnement : 50 pièces
• Prise : SW-13 et TX-40

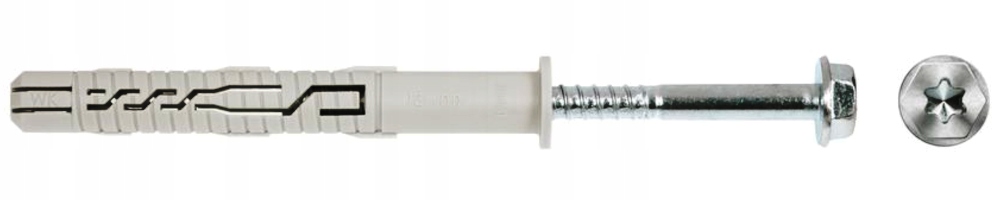

Le connecteur d’extension est composé de de :

• Manchon - élément en plastique
• Connecteur - vis en acier à tête fraisée et douille Torx 40

Produit original de la célèbre société klimasWkręt-Met ®

Caractéristiques et avantages

1.Tête à manchon avec douille TX-40/SW-13

La douille TX garantit un transfert de couple optimal, tandis que l'utilisation de la tête hexagonale SW permet de serrer la vis avec la force appropriée (par exemple, à l'aide d'une clé dynamométrique).

2. Réduction du filetage

Insertion précise de la vis. Force d'expansion accrue dans la seconde zone d'expansion.

3. Protection anticorrosion - Paillettes de zinc

Les paillettes de zinc sont deux fois plus résistantes à la corrosion que le zinc galvanisé. Le laboratoire Klimas Wkręt-met a confirmé l'excellente qualité du revêtement par des tests en chambre de brouillard salin (240 heures pour les paillettes de zinc contre 120 heures pour le zinc galvanisé).

4.Manchon en polyamide

Propriétés physico-chimiques supérieures au polypropylène ou au polyéthylène.

5. Résistance au feu

Pour l'installation de systèmes de façade, la capacité portante du connecteur offre une résistance au feu suffisante d'au moins 90 minutes (R90). si la charge de conception par connecteur NR < 0,8 kN (sans charge centrée permanente)

Substrats et exemples d'applications

A. Béton

B. Brique céramique pleine, silicate

C. Bloc céramique,

D. Bloc de silicate creux,

E. Béton AAC autoclavé

1. Installation de façades ventilées

2. Montage de climatiseurs

3. Montages en technologie d'assemblage à chaud

4. Montage d'éléments de construction

5. Montage en technologie d'assemblage à chaud

6. Fixation des éléments d'installation du bâtiment

Boîte de cadre avec vis à tête hexagonale, rondelle intégrée et douille TX, recommandée pour la fixation d'éléments métalliques.

Le connecteur d'expansion se compose de :

• Élément en plastique - manchon
• Connecteur - vis en acier

Le pré-assemblage des connecteurs permet :

• Un montage plus simple et plus rapide
• Des produits prêts à l'emploi, sans montage
• Aucune erreur lors du choix du manchon pour la vis

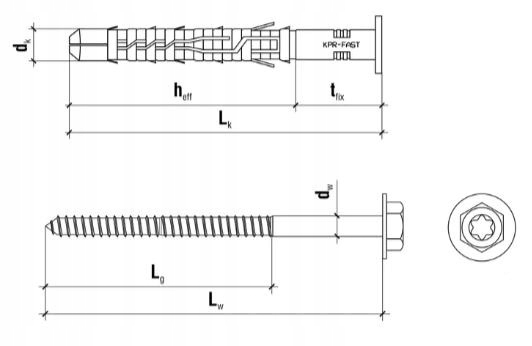

Spécifications du produit

Bouchon

• [Dk] Diamètre du bouchon : Ø 10,0 mm
• [Lk] Longueur du bouchon : 100 mm
• [Tfix] Longueur utile maximale : 30 mm
• [Heff] Profondeur d'ancrage : 70 mm
• Matériau du bouchon : polyamide (nylon)
• Nombre de pièces dans l'emballage : 50

Vis

• [Dw] Diamètre de la vis : Ø 7,0 mm
• [Lw] Longueur de la vis : 105mm
• Type de douille : SW-13 et TX-40
• Matériau des vis : acier galvanisé
• Quantité dans l'emballage : 50

Certificat

Homologation technique européenne ETA 12/0272

Les vis que nous proposons se caractérisent par la plus haute qualité et peuvent être utilisées en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos sous-traitants soient sûrs et adaptés à leurs tâches spécifiques. item-12">

Vidéo de présentation du produit

https://youtu.be/ygTRIj0Ocgw

(copiez le lien et collez-le dans la fenêtre du navigateur)

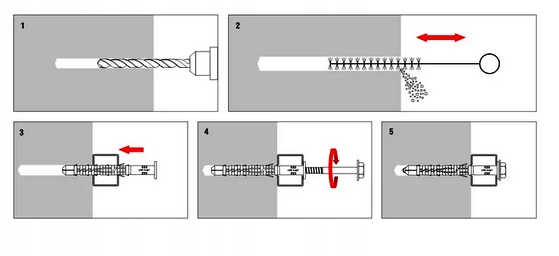

Méthode d'installation

• Avant l'installation, identifiez le support dans lequel la fixation sera installée et comparez les charges qu'elle transmettra avec les capacités portantes spécifiées dans la fiche technique du produit ou dans l'évaluation technique européenne.
• La longueur appropriée de la fixation doit être choisie de manière à ce que la zone de dilatation se situe dans le matériau de construction du mur (l'épaisseur de l'élément fixé correspond à la longueur utile maximale de la fixation).
• Profondeur du trou : La profondeur de perçage doit être supérieure d'au moins 10 mm à la profondeur d'ancrage de la fixation ; ceci permettra un bon positionnement de celle-ci. Insérez la cheville dans le trou pour éviter que les vis ne se desserrent.
• L'utilisation d'une visseuse à percussion est déconseillée pour percer les briques perforées, les blocs de céramique et le béton cellulaire, car elle endommage les murs et ne garantit pas une fixation sûre.
• Le diamètre des trous percés doit correspondre à celui des chevilles utilisées.
• Nettoyez le trou percé, au moins en passant la perceuse deux fois, afin d'éliminer la poussière de perçage. Les trous percés verticalement vers le bas nécessitent un perçage plus profond ou un soufflage pour éliminer la poussière accumulée.
• Insérez la cheville dans le trou percé, puis vissez la vis jusqu'à ce qu'elle soit complètement enfoncée dans la cheville.
• Forcer la vis peut entraîner son desserrage, ce qui n'est pas couvert par la garantie. fabricant.
• L'installation doit être effectuée à des températures comprises entre -20 °C et +40 °C (température du substrat).

Vis Klimas - le choix le plus courant des professionnels

*Le mètre ruban n'est pas inclus dans le kit (il sert uniquement à une meilleure présentation des vis)
