50 goujons d'ancrage T version zinguée ATE Option 7 D. 10 x LT. 120 mm - PO07423 - Alsafix

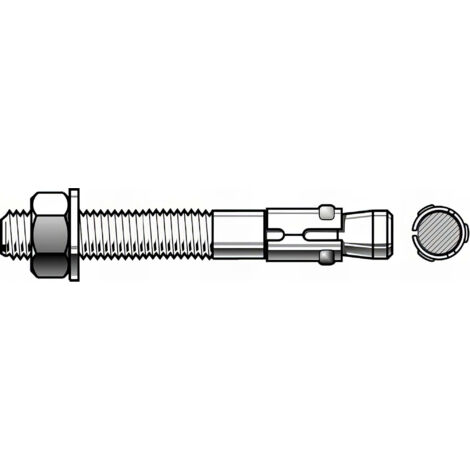

Présentation du Goujon d'Ancrage T AlsafixDécouvrez le lot de 50 goujons d'ancrage Alsafix, modèle T version zinguée, référence PO07423. Ces goujons sont conçus pour des fixations robustes et durables dans une variété de supports béton, y compris le béton fissuré, et plus largement tous les supports pleins. Avec un diamètre de 10 mm et une longueur totale de 120 mm, ce goujon est idéal pour des applications intérieures nécessitant une fixation de charges moyennes à lourdes. Chaque goujon est livré avec un écrou (SW 17 mm) et une rondelle, assurant une installation complète et sécurisée. Ce produit bénéficie de l'évaluation technique européenne ATE Option 7, garantissant sa conformité aux normes de sécurité et de performance les plus strictes pour les fixations dans le béton.Le goujon d'ancrage Alsafix T se distingue par sa polyvalence et sa facilité d'installation. Il est approuvé pour une utilisation dans le béton non fissuré et offre des limites de charge très élevées, même avec de faibles espacements et distances aux bords. Sa conception permet une fixation traversante, ce qui représente un gain de temps considérable lors du montage. La possibilité d'utiliser trois profondeurs d'ancrage différentes (réduite, moyenne, maximale) offre une flexibilité optimale pour s'adapter aux exigences spécifiques de chaque installation. La faible profondeur d'ancrage effective permet de réduire l'effort de perçage et le temps d'installation, tout en minimisant le risque d'impact sur les armatures du béton. Le long filetage du goujon facilite également les fixations à distance, augmentant ainsi les possibilités d'application.Caractéristiques Techniques DétailléesDiamètre du goujon : 10 mmLongueur totale du goujon : 120 mmDiamètre de perçage requis : 10 mmÉcrou : SW 17 mmProfondeur d'ancrage effective (hef) : Le goujon T offre trois profondeurs d'ancrage : réduite (30 mm), moyenne (40 mm) et maximale (60 mm pour cette dimension spécifique, bien que la gamme s'étende jusqu'à 275 mm pour d'autres longueurs). Pour ce goujon de 120 mm, la profondeur d'ancrage minimale est de 30 mm, la moyenne de 40 mm et la maximale de 60 mm.Épaisseur de pièce à fixer (tfix) : Ce goujon permet de fixer une pièce d'une épaisseur maximale de 50 mm.Charges admissibles (ELS - État Limite de Service) : Les charges varient de 140 à 37 200 daN selon le diamètre et la profondeur d'ancrage utilisés. Pour un goujon M10, les charges ultimes moyennes en traction (C25/30 Num) sont de 18,7 kN pour hef réduite et 26,1 kN pour hef maximale. Les charges ultimes moyennes en cisaillement (C25/30 Vum) sont de 19,3 kN.Couple d'installation (Tinst) : 30 Nm.Diamètre de perçage dans la pièce à fixer (df
