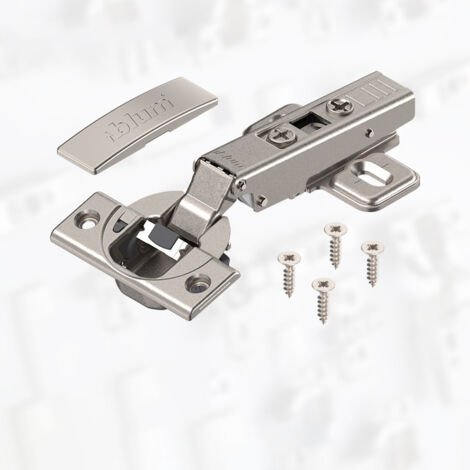

Charnières encastrées dans la charnière de porte tampon 110 degrés d'épaisseur porte authentique sur place, 110 ° angle monté armoire armoire cuisine salle de bains
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Épaisseur de porte: 16 - 23mm
Diamètre de la tasse: 35mm
Profondeur de la tasse: 13mm
Manière de couverture de porte: pleine couverture / demi - couverture / sans couverture
Caractéristiques avantage: ouverture douce et lisse
Précautions:
Matériau du panneau de porte: panneau en bois, ou cadre de porte en métal > 45mm de large
Épaisseur du panneau de porte: 15 - 32mm (lorsque l'épaisseur ≥ 23mm, il est nécessaire d'utiliser une charnière de porte épaisse)
Épaisseur de panneau latéral de cabinet:
L'épaisseur du panneau latéral peut être 15 - 18mm
Lorsque l'épaisseur du panneau latéral est de 18mm, la marge de la coupelle articulée doit être de 6mm
Sinon, il y aura des situations où l'ouverture de la porte ne se passe pas bien (collision des panneaux de porte et des panneaux latéraux)
Des charnières spéciales 155° / 125° sont nécessaires pour les panneaux latéraux de cabinet > 20 mm.
* TB est la marge de la tasse articulée. Lorsque l'épaisseur du panneau latéral est de 18 mm, la marge de la coupelle articulée doit être de 6 mm,
Sinon, il y aura une mauvaise ouverture de la porte (en référence à la collision du panneau de porte et du panneau latéral).
Paramètres spécifiques:
Ouverture: 35 (- 0 / + 0,2, MM)
Profondeur du trou: 11mm
TB: côté de trou de tasse de charnière à la distance de côté de porte (3 - 8mm)
Couverture complète: distance du panneau latéral du couvercle du panneau de porte = 11 + TB (mm)
Demi - couvercle: panneau de porte couvercle latéral distance = 1,5 + TB (mm)
Sans couvercle: panneau de porte couvercle latéral distance = - 7 + TB (mm)
Caractéristiques
- MarqueYIRUKA
- CouleurArgenté
- Quantité par pack1
- Angle maximum d'ouverture110 °
- Menuiserie compatiblePorte
- Poids200 g
- Type de fixation de porteCharnière
- Réf. ManoManoME95611155
- MMID491766754854
- Réf. fabricantSQMANO-1438-AAA
- EAN9331187281625
