Description générale

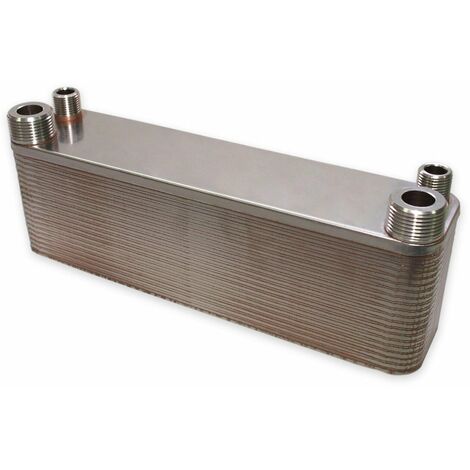

L'échangeur de chaleur thermique en acier inoxydable à 40 plaques est un dispositif efficace pour le transfert de chaleur, conçu pour des applications variées telles que le chauffage industriel, le refroidissement et les systèmes solaires. Sa construction en plaques ondulées permet une transmission de chaleur optimale grâce à la création de turbulences dans les fluides circulant à travers les espaces intermédiaires. Compact et léger, cet échangeur offre une grande densité de chaleur tout en étant facile à installer et à utiliser.Spécifications techniques
- Épaisseur de la plaque conductrice : 0,26 mm
- Épaisseur de la plaque de protection : 1 mm
- Distance entre les plaques : 2,1 mm
- Dimensions des plaques : 315 x 73 mm
- Matériau : Acier inoxydable 304 / Cuivre
- Gamme de température : -195°C à +225°C
- Volume / Capacité : 0,040 l par plaque = 1,60 l
- Débit maximum : 4 cbm/h
- Puissance maximale : 165 kW
- Raccords : F1 & F3 1/2" (12,7 mm) (ISO-G), F2 & F4 1" (25,4 mm) (ISO-G)
- Surface d'échange effective : 0,023 qm par plaque = environ 0,92 qm
- Matériau de soudure : 99,9% Cuivre
- Matériau des plaques : Inox AISI 304
Compatibilité et accessoires
- Utilisation dans les centrales de cogénération
- Compatible avec les climatiseurs et les pompes à chaleur
- Adapté pour le chauffage par le sol et l'eau chaude sanitaire
- Utilisation dans l'industrie alimentaire et les techniques de refroidissement
- Convient pour le chauffage de l'eau industrielle et la récupération de chaleur
- Applications dans les systèmes de chauffage craignant le gel et le chauffage de piscines
- Utilisation dans les processus de fabrication chimique ou pharmaceutique
Installation
- Montage simple et rapide
- Facile à utiliser avec des tuyaux métalliques recommandés pour les machines vibrantes
Utilisation
- Idéal pour le transfert de chaleur dans divers systèmes de chauffage et de refroidissement
- Permet une transmission efficace de chaleur même à faible débit de fluide
Autres informations
- Les échangeurs ne sont pas contrôlés selon les directives 97/23 EG concernant les appareils sous pression
- Pression à respecter dans les pays européens : 0,5 bar jusqu'à nouvel ordre
