Coffret photovoltaïque 1000 V type 2 2 chaînes Doktorvolt

Armoire photovoltaïque PV avec deux parafoudres Saltek, armoire solaire Doktorvolt

Tableau de distribution photovoltaïque robuste, fabriqué à partir de matériaux de haute qualité. Équipé de deux parafoudres de marque Saltek et de portes transparentes.

Polyvalence dans un tableau compact

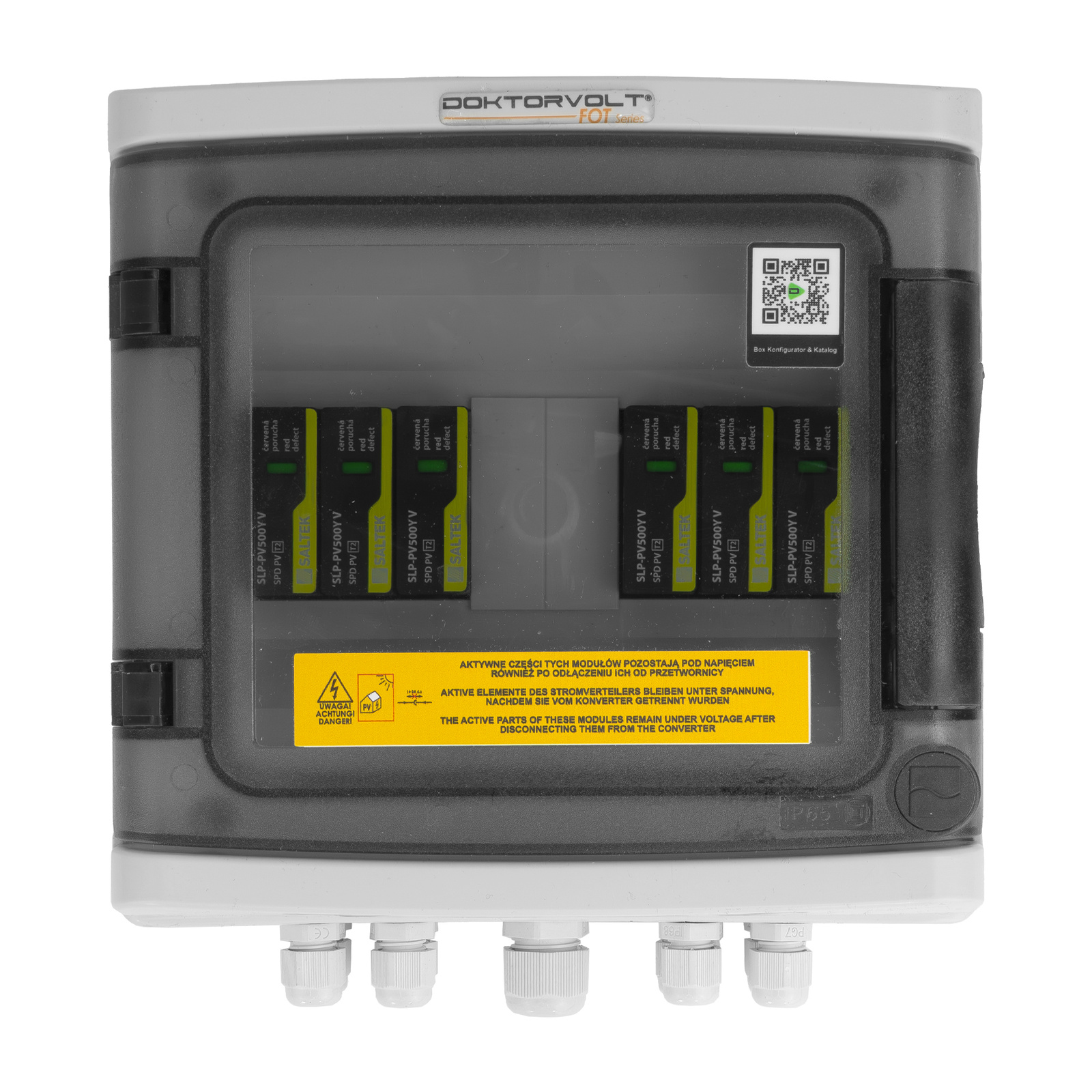

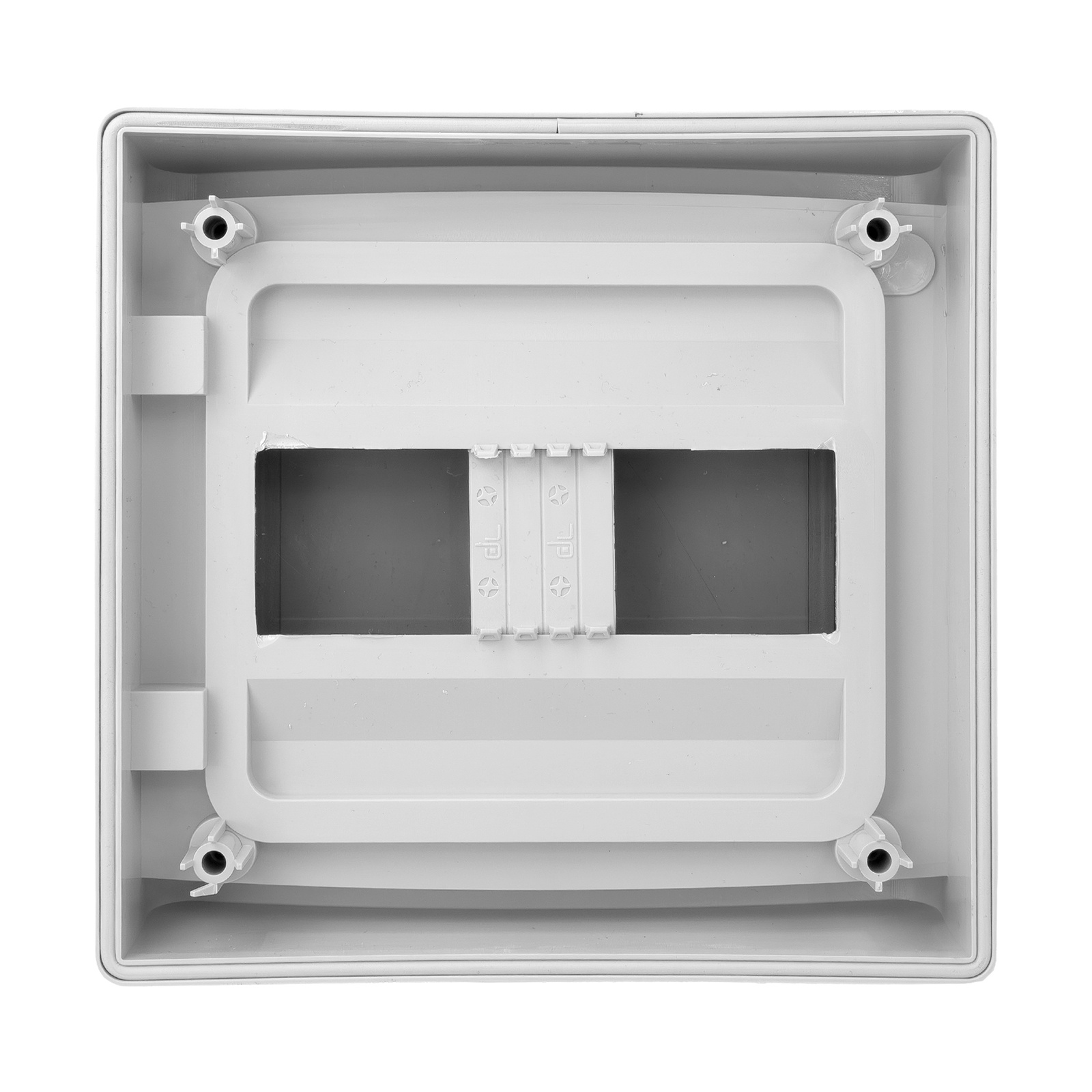

Tableau photovoltaïque de dimensions compactes ( 215 x 210 x 100 mm ) fabriqué en technopolymère de haute qualité. Équipé d'une porte transparente facilitant l'évaluation de l'état de fonctionnement du tableau.

Confort d'utilisation allié à la qualité de fabrication

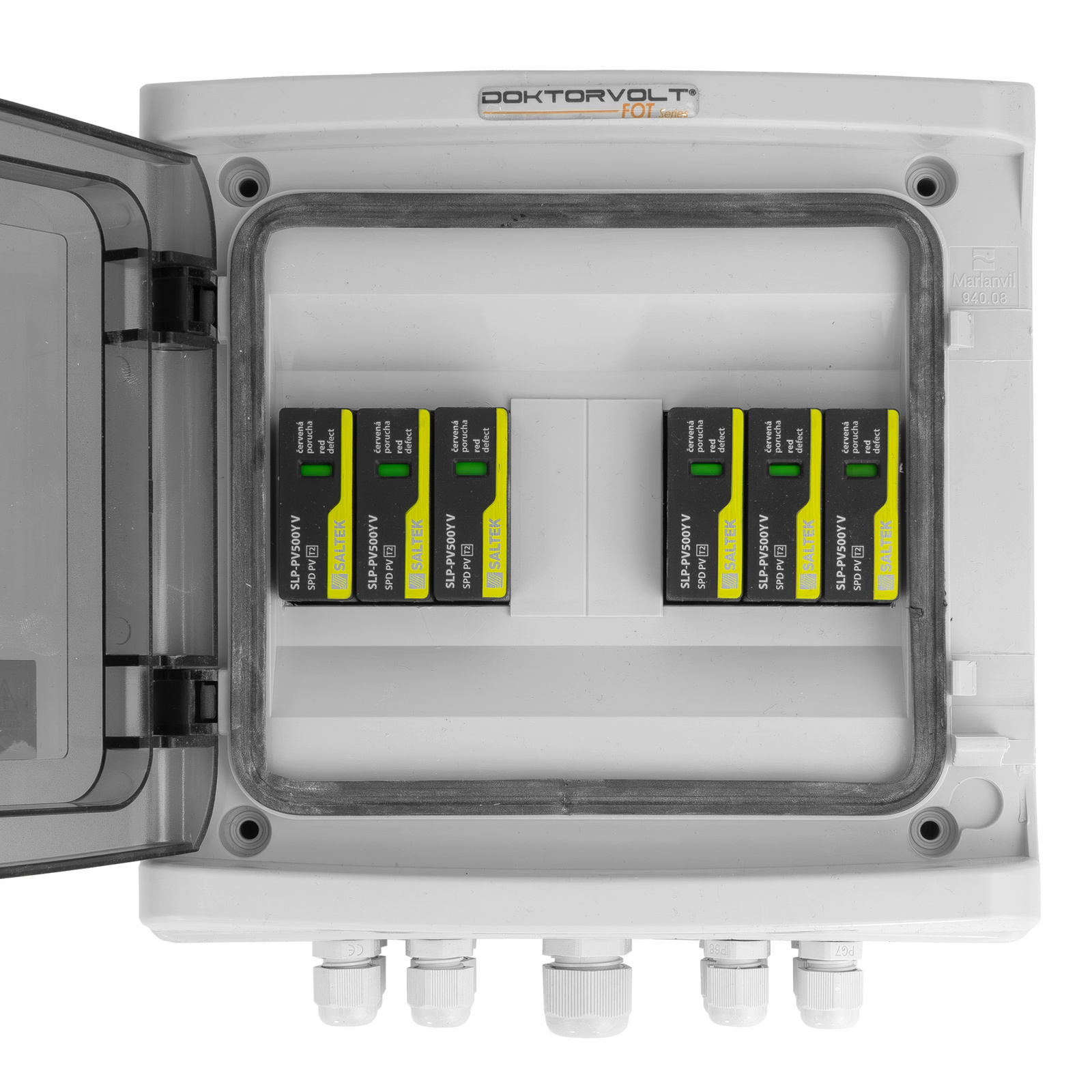

Le coffret est équipé d'un parafoudre à varistance SLP-PV1000 V/Y du fabricant renommé Saltek. Conçu pour un montage sur rail DIN, il protège efficacement les systèmes photovoltaïques sans LPS ou avec une distance d'étincelage préservée. La signalisation visuelle des défauts, les modules enfichables et la possibilité de verrouillage constituent des atouts supplémentaires.

Spécifications techniques

Informations générales

Modèle : DV-6425-FOT

EAN : 5905191016425

Référence de la série de produits : FOT

Fabricant : DOKTORVOLT

Prises et caractéristiques électriques

Parafoudre SPD :
2x DC 3P T2 PV VDE

Nombre de circuits PV (STRING) : 2

Protection contre les surtensions : T2

Type de composant de protection : Varistance (MOV) en configuration « Y »

Tension de service maximale +/PE, −/PE UCPV : 1020 V CC

Courant de court-circuit nominal ISCPV : 10 kA CC

Courant de décharge total (8/20 µs) ITotal : 40 kA

Courant de décharge nominal (8/20 µs) In : 15 kA

Courant de décharge maximal (8/20 µs) Imax : 40 kA

Niveau de protection contre les surtensions entre les pôles +/− Up : 4,0 kV

Niveau de protection de tension +/PE, −/PE Up : 4,0 kV

Temps de réponse ta : 25 ns

Boîtier et caractéristiques techniques

Type de construction : En saillie

Dimensions du boîtier : 215 x 210 x 100 mm

Matériau du boîtier : Technopolymère

Résistance aux UV : Oui

Matériau sans halogène (HALOGEN-FREE) : Oui

Résistance mécanique : IK08

Couleur du boîtier : Gris RAL 7035

Nombre de modules : 8

Indice de protection du boîtier : IP65

Indice de protection du tableau complet : IP65

Température d'installation : -25 à +60 °C

Classe de protection : II

Tension d'isolation nominale UI : 1000 V

Section des câbles rigides (min–max) : 1,0 – 35 mm²

Section des câbles souples (min–max) : 1,0 – 25 mm²

Signal de défaut : Indicateur rouge

Câblage et normes

Presse-étoupe : 8x PG7, 1x PG11

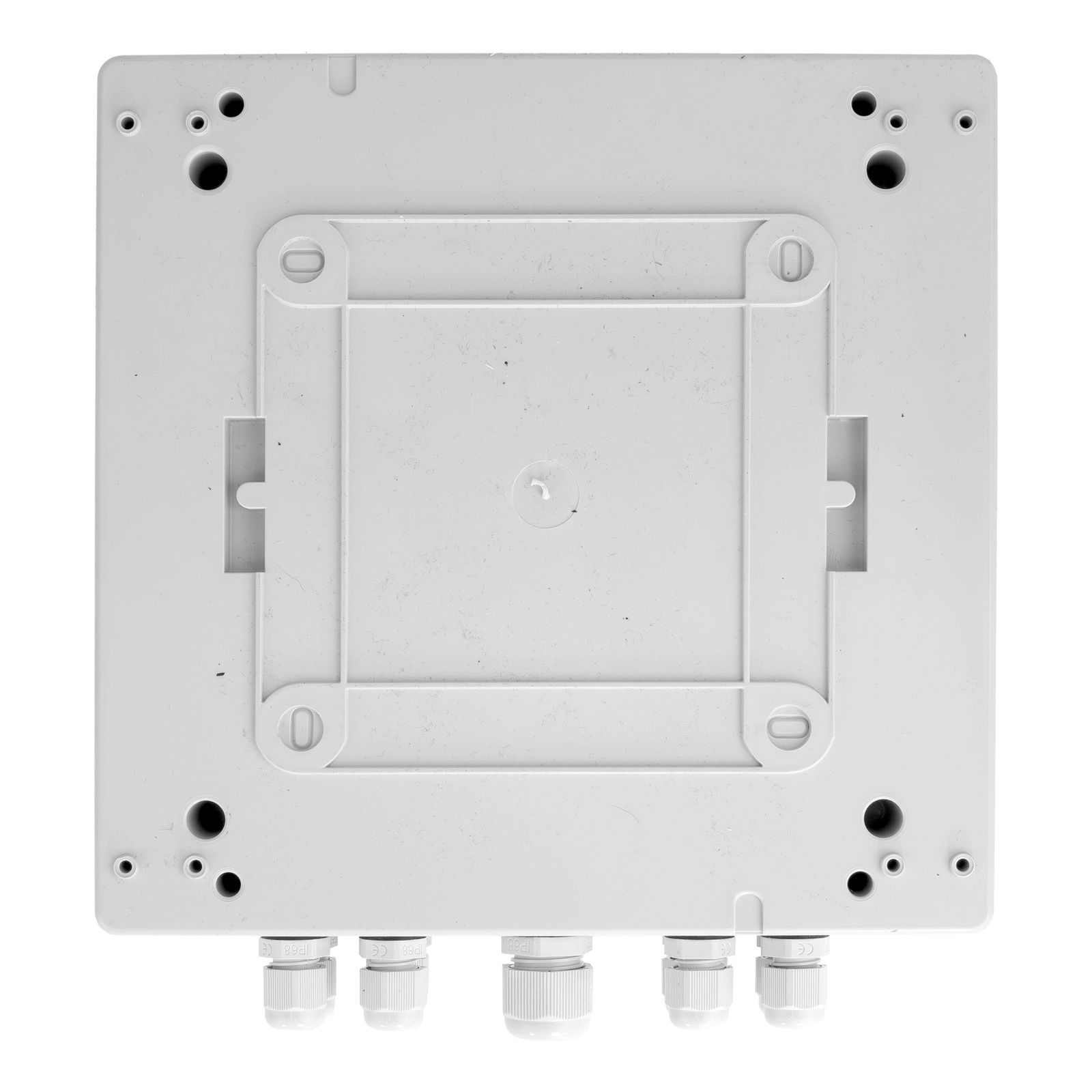

Goujons de montage avec vis : 4x

Borne de dérivation : 1 x HLAK 25-1/2/25 M2 GN PE

Câblage interne du tableau de distribution :
Câbles d'alimentation : Aucun
Câbles neutres : Aucun
Câbles de protection : 16 mm² jaune-vert

Normes et certifications :
EN 61643-31
IEC 61643-31

Certificat = garantie de qualité :

Les produits de la marque DOKTORVOLT sont régulièrement testés afin de garantir la meilleure qualité possible. Une fois les tests réussis, chaque produit reçoit un certificat individuel attestant du contrôle qualité effectué. L'entreprise utilise dans son processus de production le système certifié TÜV SÜD, gage de haute qualité.

Indice de protection IP = plus de sécurité :

L'indice de protection IP est une norme internationale qui détermine dans quelle mesure un objet résiste à des facteurs de risque potentiels. Il se compose de deux chiffres qui indiquent la résistance du produit à la poussière et à l'eau. La détermination de l'indice IP permet d'utiliser le produit en toute connaissance de cause et en toute sécurité. L'indice de protection IP44 nous indique que l'appareil :
- est protégé contre la pénétration d'objets de plus de 1 mm
- est protégé contre les projections d'eau provenant de toutes les directions

Fabricant de confiance :

La société Doktorvolt® a été fondée en 2013. Cette entreprise en pleine expansion a conquis le marché polonais et international. Le siège social de la société est situé à Malichów, dans la voïvodie d'Opole, où se trouvent un hall de production moderne et un entrepôt. La société est spécialisée dans la fabrication de tableaux de distribution pour le bâtiment, se distinguant par la qualité et la fiabilité de ses produits. Chaque tableau électrique est construit à partir de composants de haute qualité. Les produits sont conformes aux normes et standards de sécurité en vigueur dans l'Union européenne.
