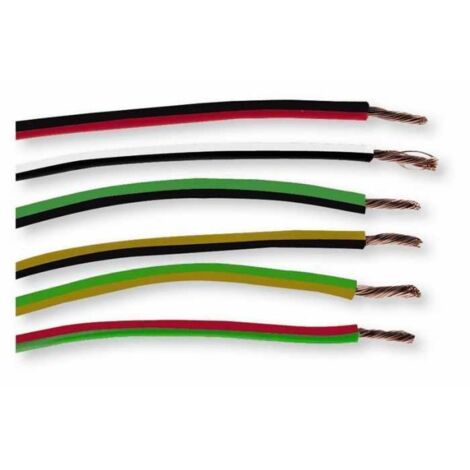

Câble Fil Unipolaire H05V-K sec. 0,75 mmq Jaune/Vert

Informations produit

Description

Description générale

Le câble fil unipolaire H05V-K de section 0,75 mm² est conçu pour des installations électriques nécessitant des câbles à propagation de feu limitée. Il est disponible à la vente au mètre, permettant une flexibilité d'achat selon vos besoins. Par exemple, si vous achetez 3 unités, vous recevrez une pièce unique de 21 mètres.

Spécifications techniques

Type de produit : Câble H05V-K

Couleur : Jaune/Vert

Diamètre externe : 2.30 mm

Voltage nominal : 450/750 V

Température de fonctionnement minimale : -10°C

Température de fonctionnement maximale : +70°C

Matériau d'isolation : PVC

Conducteur : Cuivre électrolytique

Section de câble : 0.75 mm²

Nombre de brins : 24

Taille des brins : 0.193 mm

Résistance du conducteur : <= 26.0 Ohm/km

Test de tension : 2500 V

Résistance à la flamme : CEI 60332-1-2

Maximum de la température de court-circuit : 160°C

Maximum de la contrainte de traction : 50 N/mm²

Rayon de courbure minimum : 4 x diamètre extérieur maximum

Compatibilité et accessoires

Ce câble est adapté pour une installation fixe et protégée dans des appareils d'éclairage ainsi que dans des équipements de commande et de commutation, autorisé pour des tensions allant jusqu'à 1000 V en courant alternatif ou jusqu'à 750 V en courant continu à la terre.

Installation

Le câble H05V-K est conçu pour être installé dans des conduits de surface, des conduits encastrés ou des systèmes similaires fermés. Pour les installations à risque d'incendie, la température maximale ne doit pas dépasser 55°C.

Utilisation

Ce câble est principalement utilisé pour le câblage interne, notamment dans les tableaux de distribution pour la signalisation et le contrôle, ainsi que pour les circuits électriques des ascenseurs et des monte-charges.

Autres informations

Le câble est vendu au mètre, permettant d'acheter la longueur souhaitée.

Caractéristiques

Longueur
7 m
Poids
77 g
Tension électrique
5 V
Intensité courant
24 A
Matières
PVC

Questions fréquentes

Ce câble peut fonctionner à une température maximale de +70°C en utilisation normale et jusqu'à 160°C en cas de court-circuit. Cependant, pour les installations à risque d'incendie, la température ne doit pas dépasser 55°C.

Le rayon de courbure minimum à respecter est de 4 fois le diamètre extérieur maximum, soit environ 9,2 mm.

Ce câble peut supporter une contrainte de traction maximale de 50 N/mm². Il est conçu pour des installations fixes et protégées, mais il n'est pas recommandé pour des environnements avec des contraintes mécaniques élevées.

Réponses générées par IA à partir des informations vendeur
