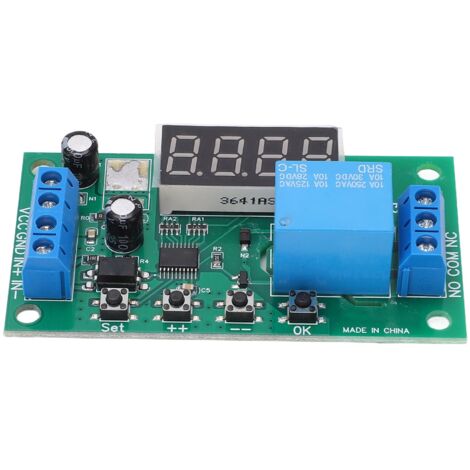

Carte relais compteur d'impulsions multifonctionnelle, précision 0.1S à 9999999.9s 0.01s, Module 1 canal 12V

Caractéristiques:

1. Fonction principale : cette carte peut atteindre un temps de retard de 0,1 s à 9999999,9 s, une taille de pas de 0,1 s et une précision de 0,01 s.
2. 12 modes de fonctionnement : F00‑F05, F10‑F15 un total de 12 modes de fonctionnement, il y a 8 modes de fonctionnement pour définir le nombre de cycles.
3. 3 statuts : 3 statuts peuvent être définis pour cette carte, le statut de fonctionnement, le statut d'économie d'énergie, le statut de réglage.
4. Facile à installer : Livré avec une taille compacte et un poids léger également, l'installation facile peut être rapidement terminée.
5. Remplacement idéal : adopte une technologie et une qualité avancées, un remplacement parfait pour votre carte de batterie ancienne ou cassée.

Spécifications:

Type d'élément : Carte de contrôle
Matériau : PCB
Courant de fonctionnement : Tube numérique éteint (état d'économie d'énergie) : relais désactivé 6 MA, relais activé 35 MA
Tube numérique activé (état de fonctionnement) : relais désactivé 29 MA , Relais ON 56MA
Trois états : état de fonctionnement, état d'économie d'énergie, état de réglage
Port d'entrée : entrée d'isolation optocoupleur, compatible avec NPN, entrée PNP (signal de commutation 5-24 V)
Port de sortie : relais 10A NO COM NC trois ports
Il existe trois méthodes de câblage pour la borne d'entrée du signal de déclenchement :
1 Aucune source de signal externe requise
2 Déclencheur avec source de signal NPN
3 Déclencheur avec source PNP
Fonctionne état : état de fonctionnement à la mise sous tension, le mode F00-F05 affiche le temps restant, le mode F10-F15 affiche le temps restant et la valeur du nombre d'impulsions.
Remarque : lorsque le temps restant est supérieur à quatre chiffres, appuyez brièvement sur "OK". Touche pour faire défiler et afficher le temps restant une fois.
État de réglage : appuyez brièvement sur la touche « SET » pour entrer dans l'état de réglage, puis appuyez brièvement sur « SET » pour changer de paramètres, appuyez brièvement sur « ++ », ''--'' pour modifier les paramètres. Appuyez brièvement sur la touche "OK" pour enregistrer les paramètres et quitter l'état de réglage.
Remarque : après avoir défini les paramètres, il doit être rallumé.
État de la requête : sans modifier l'état de réglage des paramètres, appuyez brièvement sur la touche "OK". Bouton « SET » pour entrer dans l'état de la requête, puis appuyez sur « SET » pour changer les paramètres, et appuyez brièvement sur le bouton « OK » pour quitter l'état de la requête
État d'économie d'énergie : l'état de fonctionnement du tube numérique est éteint. Dans cet état, le tube numérique ne s'affiche pas et les autres fonctions fonctionnent normalement. Appuyez et maintenez enfoncé le bouton « OK » pendant 5 secondes pour passer à l'état d'économie d'énergie, et appuyez longuement sur le bouton « OK » pendant 5 secondes pour quitter l'état d'économie d'énergie.
1 En état d'économie d'énergie, vous pouvez toujours entrer l'état de réglage et de requête, et entre automatiquement dans l'état d'économie d'énergie après 20 secondes sans opération de touche.
2 Après l'avoir rallumé, le tube numérique affiche pendant 20 secondes comment éteindre le tube numérique.
Réglage d'usine : appuyez et maintenez enfoncées les touches « ++ » et « -- » en même temps pendant 3 secondes pour restaurer les paramètres d'usine et éteindre l'affichage du tube numérique. Exécuter avec les paramètres par défaut après le redémarrage.
Remarque : après avoir défini les paramètres, il doit être rallumé.
Gestion des exceptions :
1 Si vous rencontrez des problèmes inexplicables, veuillez rallumer (c'est parce qu'il y a pas de redémarrage après réglage des paramètres)
2 Si le problème ne peut toujours pas être résolu après la remise sous tension, veuillez appuyer longuement sur les touches « ++ » et « -- » en même temps pendant 3 secondes pour restaurer les paramètres d'usine. . puis redémarrez

Liste de colis:

1 xCarte de contrôle
