Description générale

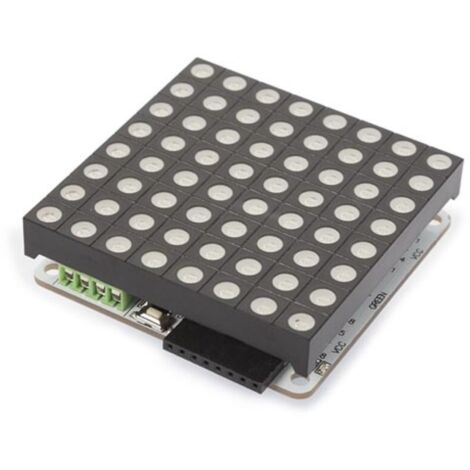

La carte contrôleur est une plateforme de commande de matrice LED RGB basée sur Arduino (ATmega328P). Elle permet de contrôler chaque couleur (R, G et B) avec une résolution d'intensité allant jusqu'à 14 bits, offrant ainsi un spectre de couleurs exceptionnel. Le design de la carte facilite l'écriture ou la modification du firmware avec l'Arduino IDE, permettant un démarrage rapide de vos projets d'éclairage avancés.Spécifications techniques
- Dimensions du module : 60 x 60 x 16 mm
- Poids : 56 g
- Mikroprocesseur : Atmega328P
- Alimentation : 5 à 7,5 VDC
- Consommation de courant (sans matrice LED) : max. 40 mA
- Courant d'actionnement (chaque canal) : max. 500 mA
- Courant d'actionnement (chaque point) : max. 58 mA
- Temps de réponse du circuit : 10 ns
- Résolution de couleur de la matrice RGB LED par point : 16 M
- Vitesse de transmission UART : 9600 - 115200
- Support matériel PWM : 16 MHz
- 24 canaux de courant constant de 100 mA chacun
- 8 canaux de contrôleur de 500 mA chacun
Compatibilité et accessoires
- Compatible avec Arduino IDE
- Interface de programme : UART/ISP (VMA440)
- Protocoles de communication : UART/IIC
- Connecteur d'extension : connecteur coudé à 8 broches, 2,54 mm
Utilisation
Cette carte est idéale pour les projets DIY nécessitant un contrôle avancé des LED RGB. Grâce à sa programmation directe avec le firmware Arduino IDE, elle permet de réduire le temps de configuration et de développement. Elle est adaptée à des projets avancés grâce à sa communication hardware UART et I2C.Autres informations
- Fabriqué en Belgique par Whadda, une marque de Velleman Group
- Contribue au développement de compétences STEM
