Carte d'isolation optocoupleur 8 canaux pour détection de tension 220V AC, module DIY
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

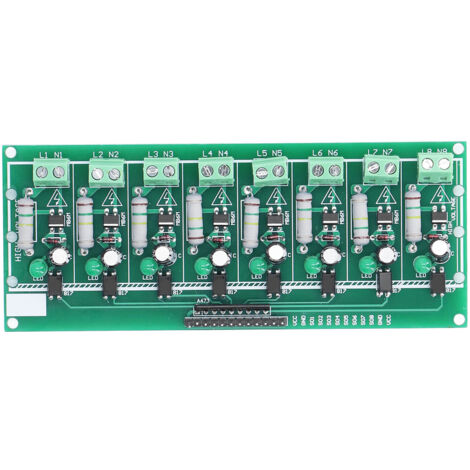

Cette carte d'isolation à optocoupleur est un composant essentiel pour la détection de tension et l'interface de signal sécurisée. Conçue avec un matériau PCB de haute qualité, elle assure une grande durabilité et un fonctionnement fiable à long terme, minimisant les risques de dysfonctionnement.
Sa fonction principale est de détecter la présence d'une tension alternative de 220V. Lorsque cette tension est normale, la carte délivre une sortie à niveau bas. En cas de coupure de courant 220V, la sortie passe à un niveau haut. Cette sortie est un signal TTL compatible avec des microcontrôleurs (MCU), fonctionnant sous une tension de 3 à 5V.
Pour la connexion, la borne jaune est dédiée à la sortie du signal. La connexion au 220V AC s'effectue via la borne bleue 5.0. Pour une intégration avec un automate programmable (PLC) en entrée 24V, connectez le terminal COM de l'entrée PLC au +24V, l'entrée spécifique (par exemple S1-S8) à la sortie signal de la carte, et la masse (GND) de l'optocoupleur au pôle négatif de l'alimentation 24V.
Votre commande comprend : 1 x Carte d'Isolation à Optocoupleur.
Caractéristiques
- MarqueFATRD
- Longueur15 cm
- Largeur8 cm
- Hauteur2 cm
- Quantité par pack1 .
