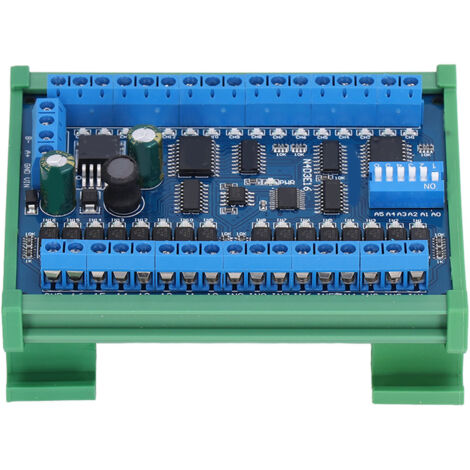

Carte d'extension RS485 avec boîtier pour interrupteur à télécommande et module E/S PLC, tension 6.5‑30V CC

Bienvenue dans notre boutique !

Découvrez notre module d'extension de haute qualité, conçu pour une intégration facile et des performances fiables dans vos projets d'automatisation. Cette carte d'extension compacte, de modèle N4D3E16, est fabriquée en PCB robuste et offre une solution de contrôle 16 entrées / 16 sorties extrêmement polyvalente.

**Caractéristiques principales et avantages :**

* **Câblage Simple et Fiable :** Le circuit du module d'alimentation a été soigneusement débogué. La conception du circuit imprimé (PCB) est simple, minimisant les interférences pour une stabilité optimale.

* **Contrôle 16 Entrées / 16 Sorties :** Les 16 canaux d'entrée isolés (NPN actif à bas niveau) peuvent commander à distance les 16 canaux de sortie Darlington (sortie ULN2803 NPN) d'une autre carte via un bus RS485, après configuration des registres appropriés.

* **Fonctionnalités de Commande Avancées :** Bénéficiez de 6 commandes puissantes : ouverture, fermeture, instantané, auto-verrouillage, verrouillage mutuel (interlocking) et temporisation (delay), offrant une grande flexibilité pour divers scénarios de contrôle.

* **Installation Facile et Universelle :** Grâce à sa conception compacte avec trous de montage, cette carte est parfaitement adaptée pour une installation sur rails DIN35 et C45. Elle s'intègre discrètement et solidement dans vos armoires électriques.

* **Large Champ d'Applications :** Idéale pour la domotique, l'automatisation résidentielle, la sécurité et surveillance, les systèmes d'identification, les caméras réseau, les pilotes de LED, le contrôle de stores automatiques et l'extension d'entrées/sorties pour PLC.

**Spécifications techniques détaillées :**

* **Tension de Fonctionnement :** DC 6.5-30V (compatible avec 7.5V, 9V, 12V, 15V, 24V).

* **Courant de Fonctionnement :** 8-50 mA.

* **Protocole de Communication :** Prend en charge les instructions RTU avec les codes fonction 03 et 06 (certains registres supportent le code 16).

* **Temporisation Maximale :** Jusqu'à 255 secondes en mode commande "Delay".

* **Configuration :** Réglable via terminal série (assistant port série). Le débit baud par défaut est de 9600 BPS, sélectionnable par cavalier parmi 2400, 4800, 9600 et 19200 BPS.

* **Charge Maximale par Canal :** 300 mA.

* **Réseau :** Jusqu'à 64 appareils peuvent être connectés en parallèle.

* **Boîtier Rail DIN (Optionnel - Référence UM72) :** De couleur verte, il offre une protection et une isolation de grade retardateur de flamme VO. Il est adapté aux cartes PCB d'une largeur d'environ 72 mm et d'une longueur d'environ 100 mm.

**Contenu de la livraison :**

Vous recevrez **1 x Carte d'Extension** (modèle N4D3E16), prête à être intégrée dans votre système. Le boîtier rail DIN est vendu séparément.

Parfait pour les passionnés de domotique et les professionnels cherchant une solution d'extension d'E/S fiable et riche en fonctionnalités.
