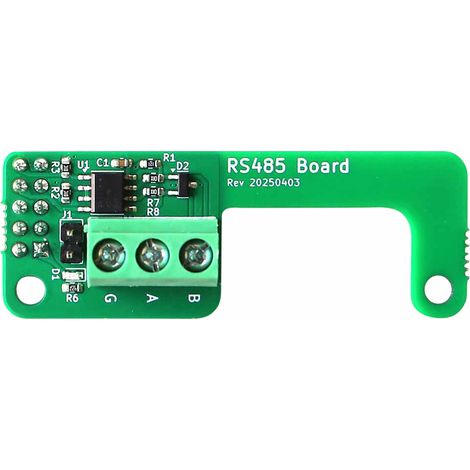

Carte d'extension RS-485 pour ODROID-C5

La carte d'extension RS-485 pour ODROID-C5 permet la communication série selon la norme RS-485, largement utilisée dans l'industrie – idéale pour de longues distances de câblage, une transmission de données fiable et des connexions résistantes aux interférences. Le module compact se connecte directement au connecteur GPIO de l'ODROID-C5 et utilise l'interface UART pour la communication de données. Équipée du transceiver THVD1406 de Texas Instruments, la carte offre une communication RS-485 semi-duplex fiable avec commutation automatique de direction – sans broches de contrôle supplémentaires. Une résistance de terminaison optionnelle (par liaison des broches J1) assure une communication stable même sur de longues lignes. Caractéristiques : - Étend ODROID-C5 pour la communication série RS-485 - Idéal pour les applications de bus domestique et d'automatisation - Module enfichable simple, aucune soudure requise - Transmission de données résistante aux interférences sur de longs câbles - Commutation automatique de direction sans broches de contrôle Spécifications techniques : - Compatibilité : ODROID-C5 (compatible GPIO) - Interface : UART via GPIO - Circuit intégré du transceiver : Texas Instruments THVD1406 - Type de communication : RS-485, semi-duplex - Particularités : Gestion automatique de la direction via l'entrée de données (aucune broche de contrôle requise) / Résistance de terminaison intégrée, activable par court-circuit des broches J1 - Débit de données maximal : 500 kbps - Alimentation : via le connecteur GPIO (compatible 3,3 V) - Applications typiques : Communication / Technique d'automatisation / Réseaux de capteurs/actionneurs / Systèmes HomeBus/Modbus Contenu de la livraison : - 1x Carte d'extension RS-485 pour ODROID-C5 - Entretoises - Vis (ODROID-C5, câbles ou appareils compatibles RS-485 non inclus)
