Carte de protection d'équilibre pour batterie lithium 48V/60V 16S avec dissipateur thermique aluminium (3.6V/3.7V, 30A)
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

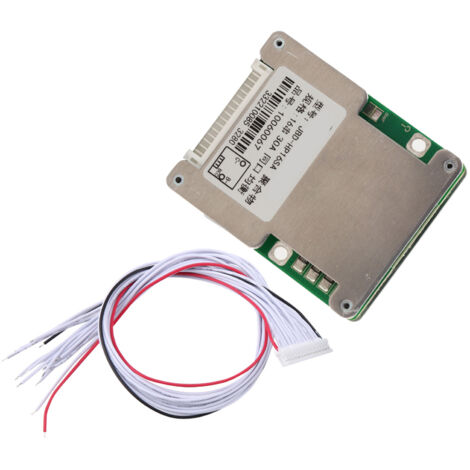

Cette carte de protection est conçue pour un pack de batteries de 16 éléments en série, compatible avec les batteries lithium ternaire, lithium-cobalt, lithium-manganèse et LiFePO4. Grâce à son schéma en cascade unique, il est possible d'adapter le câblage pour protéter des packs avec moins d'éléments en série.
Elle intègre des fonctions de protection complètes contre la surcharge, la décharge excessive, les surintensités et les courts-circuits. De plus, elle dispose d'une fonction de charge équilibrée (balance) pour harmoniser les cellules et améliorer la cohérence globale du pack. Pour une dissipation thermique optimale, elle est équipée d'un radiateur en aluminium épaissi.
**Caractéristiques :**
* **Tension nominale / Courant continu :** Options disponibles : 3.2V 25A, 3.2V 30A, 3.6/3.7V 25A, 3.6/3.7V 30A.
* **Décharge :**
* Courant de décharge continu : 35A ou 45A (selon modèle).
* Courant instantané (<1s) : 50A ou 60A (selon modèle).
* Protection contre les surintensités : Se déclenche à 3-5 fois le courant continu.
* **Charge :**
* Tension de charge : 3.6V ou 4.2V par élément en série (selon modèle).
* Courant de charge maximal : 20A ou 25A (selon modèle).
* **Protection contre la surcharge :**
* Tension de détection : 3.75V±0.025V ou 4.25V±0.03V (selon modèle).
* Délai de protection : 1000ms.
* Tension de rétablissement : 3.6V±0.05V ou 4.19V±0.05V (selon modèle).
* **Équilibrage des cellules (Balance) :**
* Tension de détection : ≥3.6V ou ≥4.18V (selon modèle).
* Tension de libération : <3.6V ou <4.18V (selon modèle).
* Courant d'équilibrage : 20-30mA.
* **Protection contre la décharge excessive :**
* Tension de détection : 2.1V±0.08V ou 2.8V±0.1V (selon modèle).
* Délai de détection : 100ms.
* Tension de rétablissement : 2.3V±0.1V ou 2.9V±0.1V (selon modèle).
* **Protection contre les surintensités :**
* Tension de détection : 200mV ou 150mV (selon modèle).
* Délai de détection : 100ms.
* Rétablissement : Déconnexion de la charge / Activation par la charge.
* **Protection contre les courts-circuits :**
* Condition : Court-circuit externe de la charge.
* Délai de détection : 200µs.
* Condition de rétablissement : Déconnexion de la charge / Activation par la charge.
* **Consommation propre :**
* Courant de fonctionnement : <40µA.
* Courant en veille : <30µA.
* **Dimensions du produit :** 69 x 56 x 15 mm / 2.7 x 2.2 x 0.6 pouces.
* **Poids :** Environ 98 g / 3.4 oz.
**Contenu du colis :**
* 1 x Carte de protection
* 1 x Câble ruban
**Note :** Veuillez noter que les nouveaux et anciens modèles de ce produit sont expédiés de manière aléatoire. Assurez-vous de ne pas y être opposé avant de passer commande.
Caractéristiques
- MarqueFATRD
- Intensité courant30 A
- MatièresAluminium
- Type de régulateur de charge solairePWM
- Réf. ManoManoME101841012
