Carte de commande pour mini-soudeuse à points réglable à 99 niveaux de puissance, destinée aux batteries au plomb pour maquettes de bateaux, batteries de voiture et tôles de nickel de 0,1 à 0,2 mm

Description Générale

Cette carte de contrôle pour poste de soudure par points est un composant haute performance, spécialement conçu pour le soudage précis de batteries plomb-acide, batteries de modèles, batteries de voiture et feuilles de nickel de 0,1-0,2mm. Avec 99 niveaux de puissance ajustables, un courant de crête maximal de 2400A et un écran numérique en temps réel, elle allie précision, polyvalence et durabilité, idéale pour les projets de bricolage, les réparations de batteries et l'assemblage de packs de batteries.

Caractéristiques

1. Principe de Soudure Haute Puissance
   • Basée sur le principe de courant élevé et haute température, elle fond rapidement une partie de la feuille de nickel puis refroidit pour réaliser des soudures solides et esthétiques.
   • Conception à puce unique haute vitesse, programme intelligent, affichage en temps réel de la tension de la batterie et visibilité élevée de la force de soudure.

2. Courant Élevé et Performances Stables
   • Adopte 6 tubes MOS, avec un courant de crête allant jusqu'à 2400A, supporte le soudage de feuilles de nickel de 0,1-0,2mm.
   • Les points de soudure sont plus solides et beaux, adaptés pour souder continuellement des milliers de points sur des feuilles de nickel/nickel-plaquées.

3. 99 Niveaux de Puissance Réglables
   • Conception à sortie de puissance haute précision avec 99 niveaux ajustables pour un soudage plus précis.
   • Trois modes de travail : mode puissance générale, mode puissance renforcée et mode puissance super forte, commutables selon les besoins.

4. Affichage Numérique en Temps Réel
   • Fonction d'affichage de niveau en temps réel sur tube numérique 3 bits, qui affiche non seulement le niveau de courant, mais détecte également la tension de la batterie.
   • En veille, le tube numérique affiche alternativement le niveau et la tension d'alimentation toutes les secondes.

5. Fonction Voltmètre Intégré
   • À la fois poste de soudure et voltmètre, avec ADC haute précision 12 bits intégré, la précision de mesure de tension est jusqu'à 0,01V, avec une plage de test de 8-24V.
   • Affichage automatique de la tension lors de la connexion à l'alimentation.

6. Paramètres Ajustables
   • Deux temps de retard de soudure ajustables : vous pouvez régler un retard de 0s ou 1s selon les exigences de travail.

7. Stylos de Soudure Premium
   • Stylo de soudure flexible, fil 12AWG composé de plusieurs brins de fil haute température avec haute résistance à la torsion pour une opération plus sensible.
   • Conception de stylo de soudure en cuivre pur épais avec aiguilles de soudure en cuivre alumine, assurant une capacité de passage de courant élevée et une durabilité.
   • Processus de pressage à froid pour créer de grandes zones de contact avec des joints en cuivre pur, réduisant la résistance interne.


Sources d'Alimentation Compatibles

Vous pouvez choisir l'une des sources suivantes comme source d'alimentation de travail :

1. Batterie Plomb-Acide : Batterie de voiture électrique 2*20Ah, batterie de démarrage de voiture neuve 36-405H
2. Batterie de Modèle : 3S 4000mah 35C, 3S 5000mah 25C, 3S 8000mah 20C
3. Alimentation de Démarrage de Voiture : 11.5-14.8V 36-60AH, résistance interne > 2,5 milliohm et < 7 milliohm
4. Batterie Auto-Assemblée : 11.5-14.8V, résistance interne totale < 7 milliohm

Spécifications

• Nom : Ensemble de Poste de Soudure par Points
• Matériau : Carte de circuit imprimé
• Tension de travail : 8-24V
• Courant de travail : < 20mAh
• Courant de soudure de crête : 2400A max
• Consommation de veille : < 0,5mAh
• Épaisseur de soudure : 0,1-0,2mm
• Température limite : 175°C
• Taille de l'article : 89 × 54mm / 3,50 × 2,13in
• Poids de l'article : 100g / 3,53ounce
• Taille de l'emballage : 150 × 120 × 20mm / 5,91 × 4,72 × 0,79in
• Poids de l'emballage : 155g / 5,47ounce

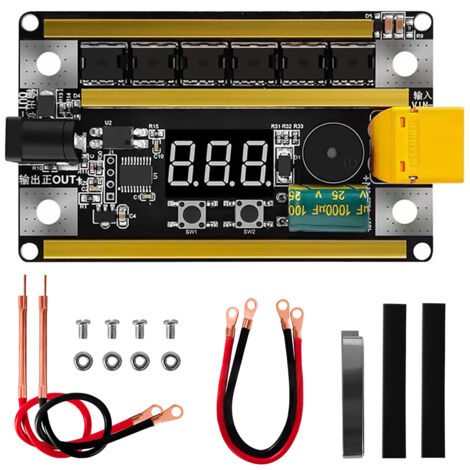

Liste d'Emballage

• 1 × Carte de contrôle
• 2 × Câble d'entrée
• 1 × Paire de stylos de soudure
• 2 × Gaine thermorétractable
• 4 × Kit de vis
• 1 × Feuille de nickel de 5m

Utilisation

Installez la carte de contrôle conformément au guide d'utilisation fourni, connectez les câbles et les stylos de soudure, sélectionnez la source d'alimentation compatible, ajustez le niveau de puissance et le mode de travail selon les besoins, puis utilisez-la pour le soudage de batteries et de feuilles de nickel.
