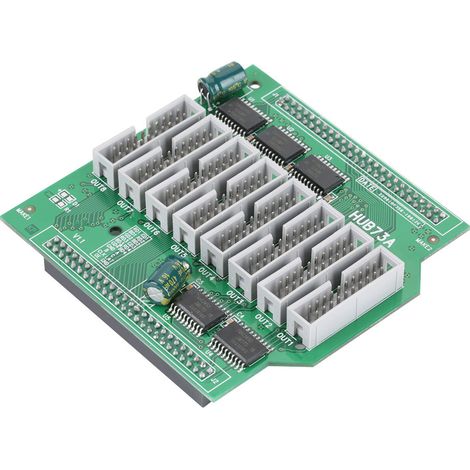

Carte d'adaptation pour système de contrôle d'affichage LED avec interface à 8 sorties
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Caractéristiques : Toutes les broches sont plaquées or sur cuivre, assurant un excellent contact. La puce de pilotage (74HC245) utilise un transistor OR SM de haute qualité, garantissant une grande stabilité. Le circuit imprimé est en fibre de verre FR4-V0, offrant d'excellentes propriétés mécaniques et diélectriques. L'interface de sortie standardisée de cette carte de conversion Hub est de 2,54 mm² - 2 x 8 broches. Le marquage clair sur le circuit imprimé facilite le câblage. Spécifications : Modèle : HUB73A Définition de l'interface : HUB73A (numérisation couleur) N° Description N° Description 1 DR1 2 DG1 3 DB1 4 DR2 5 DG2 6 DB2 7 DR3 8 DG3 9 DB3 10 DR4 11 DG4 12 DB4 13 GND 14 A 15 B 16 C 17 CLK 18 LAT 19 OE 20 GND Dimensions : Environ 9,5 x 9 cm / 3,7 x 3,5 pouces Poids : Environ Liste des paquets (69 g / 2,4 oz) : 1 x carte adaptatrice LED Remarque : le signal D de la carte de contrôle doit être réglé sur SCLK pour activer le fonctionnement de la sortie 2/4/6/8.
1. Toutes les broches sont plaquées or sur cuivre, assurant un excellent contact. 2. La puce de pilotage (74HC245) utilise un semi-conducteur OR de haute qualité, garantissant une performance stable. 3. Le circuit imprimé est en fibre de verre FR4-V0, offrant d'excellentes propriétés mécaniques et diélectriques. 4. L'interface de sortie standardisée de cette carte de conversion Hub est de 2,54 mm - 2 x 8 broches. 5. Le marquage sérigraphié clair sur le circuit imprimé facilite le câblage.
Caractéristiques
- MarqueRICEEL
- Longueur110 mm
- Largeur110 mm
- Hauteur110 mm
- Poids1000 g
