Carte contrôleur 100A poste à souder par points réglage temps courant affichage numérique transformateur soudeuse

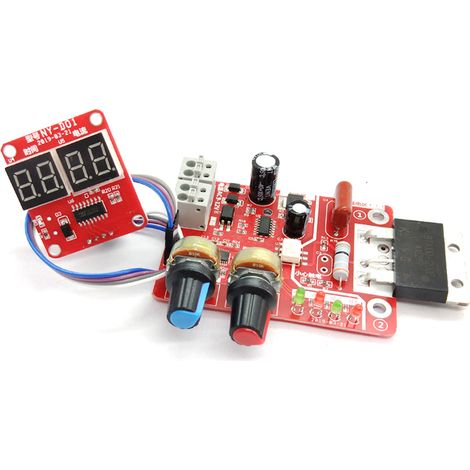

Bienvenue dans notre boutique ! Le panneau de commande de la machine à souder par points est un contrôleur développé indépendamment pour le DIY ou la soudure par résistance simple. Le principe de déclenchement à décalage de phase commandé au silicium est adopté pour ajuster le temps et le courant afin d'atteindre l'objectif de soudure. Caractéristiques : 1. Utilisation du microcontrôleur central de contrôle industriel STM8. 2. Électricité forte et faible isolées par optocoupleur, fonctionnement sûr. 3. La ligne d'alimentation et la ligne de pédale adoptent le bornier à connexion rapide à boulon, plus pratique et fiable. 4. Saisie du temps et du courant utilisant un potentiomètre simple de haute précision, pour assurer une saisie fiable et pratique. 5. Alimentation à bord, état, pied, indicateur de déclenchement, état de fonctionnement clairement visible. 6. Conception d'un circuit de détection de passage à zéro fiable pour assurer la précision du décalage de phase du SCR. 7. Le contrôleur est compatible avec le SCR 40A. 8. Interface de contrôle numérique, vous pouvez afficher les réglages de temps et de courant actuels. 9. Temps de saisie de 1-50, unité de cycle (1 cycle est 20 ms), saisie de courant (30-99%). Spécifications : Matériau : PCB Couleur : Rouge Courant : 40A / 100A (en option) Thyristor 100A / Thyristor 40A : Juste thyristor Transformateur de puissance : Juste 1 transformateur AC 9V Broche de soudure : 3 * 100 broche de soudure en cuivre alumine Pédale à pied : Pédale à pied en aluminium EKW-5A-B Connecteur DKJ10-25 : Connecteur de câble à raccordement rapide européen DKJ10-25 Interrupteur à bascule rouge : Interrupteur à bascule rouge avec socle de prise fusionné Taille de l'article : Panneau de contrôle : 80*60mm / 3.1*2.4" Panneau d'affichage : 40*35mm / 1.6*1.4" Poids de l'article : 86g / 3.0oz Poids du paquet : 87g / 3.1oz Taille du paquet : 80*60*30mm / 3.1*2.4*1.2" Note : Cette version pour production de masse sans version volante. Le paquet contient le panneau de contrôle, le panneau d'affichage, le câble correspondant, le bouton rouge vert. En raison de la facilité de consommation des pièces commandées au silicium, facile à discriminer dans le processus de mise en service, il est recommandé aux amis de rassembler des pièces détachées, facile à remplacer. Veuillez choisir vous-même. Liste du paquet : 1 * Main Board 1 * Display Board 1 * Cable
