Description générale

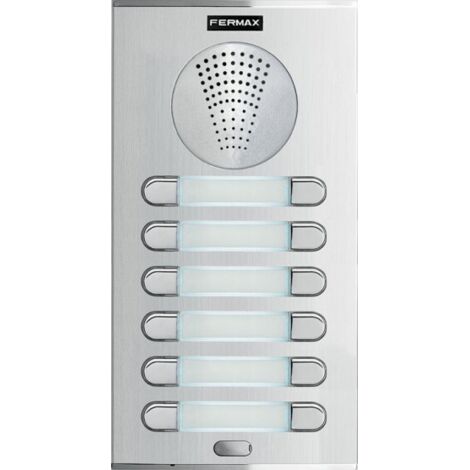

La plaque CITY S5 AP206 4 + N de FERMAX est conçue pour les accès aux immeubles, permettant la communication avec les résidents, l'ouverture de porte et l'appel à la conciergerie. Ce modèle de la ligne CityLine se distingue par sa robustesse, son esthétique luxueuse et sa fonctionnalité améliorée. Il intègre les fonctions audio et vidéo dans un même module, tout en conservant un design curvo-convexe. Fabriquée en aluminium anodisé, elle résiste aux intempéries et aux variations climatiques.Spécifications techniques
- Dimensions de la plaque : 130 x 246 mm (largeur x hauteur)
- Dimensions de la boîte encastrée : 115 x 233 x 45 mm (largeur x hauteur x profondeur)
- Dimensions de la boîte de surface : 130 x 246 x 33 mm (largeur x hauteur x profondeur)
- Poids : 0,953841 kg
- Consommation en veille : 180 mA
- Consommation lors de l'appel : 700 mA
- Consommation audio active : 480 mA
- Consommation audio + vidéo : 560 mA (caméra : 80 mA)
- Consommation d'éclairage LED : 3,5 mA par titulaire de carte
- Température de fonctionnement : -10 à 60 °C
- Puissance audio : 2 W (logement vers rue), 0,15 W (rue vers logement)
- Volume réglable dans les deux sens
- Système d'alimentation audio : 12 Vac
- Système d'alimentation vidéo : 18 Vdc
Compatibilité et accessoires
- Compatibilité totale avec les modèles précédents pour un remplacement facile
- Possibilité de combiner plusieurs plaques de la même série
- Les plaques ne comprennent pas le retrait de la boîte ou de la surface, à demander séparément
Installation
- Utiliser un jeu de cales pour aplatir les plaques lors de l'installation
- Câblage : 4 fils communs + N pour l'appel, 7 fils communs + 1 vidéo coax + N pour la vidéo
- Distance maximale d'installation dépend de la section du câble utilisé (voir manuels techniques)
Utilisation
- Appel confirmé par un témoin acoustique émis par l'amplificateur
- Éclairage intégré pour visualiser la carte même dans l'obscurité
- Titulaire de carte en polycarbonate pour afficher le nom du propriétaire et le nombre de portes
Autres informations
Les boutons d'appel sont en zamak injecté avec finition en chrome, et le système est étanche pour une utilisation extérieure.
