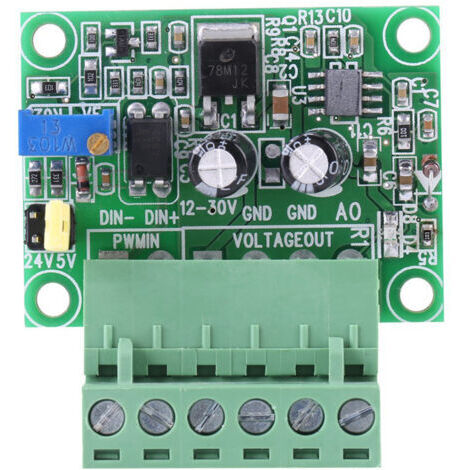

Carte analogique numérique 0-10V PWM, convertisseur de Signal à tension, Durable pour la commutation d'interface, 1 pièce

Caractéristiques:

1. PWM convertit les signaux numériques en signal analogique (0 à 10V).
2. Le signal numérique d'entrée peut être un signal PWM de niveau 0-100% 5V ou 24V.
3. Le signal analogique de sortie peut être une tension de 0 à 10 V.
4. Peut être utilisé pour le panneau de commande industriel PLC ou autre commutation d'interface de signal.
5. Ce module est facile à câbler et pratique à utiliser.

Spécifications:

Caractéristiques :
PWM convertit les signaux numériques en signal analogique (0 à 10 V). Le signal numérique d'entrée peut être un signal PWM de niveau 5 V ou 24 V 0-100 %.
Le signal analogique de sortie peut être une tension de 0 à 10 V.
Peut être utilisé pour le panneau de commande industriel PLC ou toute autre commutation d'interface de signal.
Ce module est facile à câbler et pratique à utiliser.
Spécifications :
Condition : 100 % neuf et de haute qualité
Courant : Max. 12 mA
Tension d'entrée d'alimentation : 12-30 V
Taille : env. 5 x 4,5 cm / 1,97 x 1,77 pouces
Poids : 20 g
Quantité : 1 pc
Méthode d'utilisation :
Plage de fréquence d'entrée du signal PWM : 1 KHZ-3 KHZ
Plage de niveau d'entrée du signal PWM :
4,5 V à 10 V niveau crête à crête, cavalier inséré à 5 V. Ce type de signal est principalement destiné aux cartes de contrôle industrielles conventionnelles (telles que les cartes MACH3), pour 5 V pour l'interface CPU.
Niveau crête à crête de 12 à 24 V, cavalier inséré à 24 V. Ce type de signal est principalement destiné à l'interface PLC conventionnelle. Explication de la sortie de tension analogique 0-10 V : Lorsque le port d'entrée du signal n'est pas connecté, le port de sortie donne 0 V. La première fois que nous allumons ce module, il est préférable de le calibrer : trouvez un signal de rapport cyclique de 50 %, connectez-le à DIN-, DIN+, l'amplitude correspond au cavalier correspondant. Lorsque la fréquence est comprise entre 1 kHz et 3 kHz, utilisez un multimètre pour tester AO, GND. Le compteur devrait afficher environ 5,4 V. Nous ajustons le potentiomètre sur le module convertisseur pour que le multimètre affiche environ 5,4 V. Une fois cela fait, nous avons calibré et adapté le signal d'impulsion avec ce module convertisseur. Le module a une définition de 0,1V. Courant de sortie 10mA. Si le rapport cyclique est opposé à la tension, nous pouvons sélectionner la broche de sortie PWM STEP LOW / ACTIVE pour le logiciel MACH3.
Emballage inclus :
1 x convertisseur de signal à tension PWM
Remarque :
Après la mise sous tension- vers le haut, lorsqu'il n'y a pas de signal d'entrée, la sortie est de 0 V. Il n'y a de sortie que lorsqu'il y a une entrée.
