Carte amplificateur audio numérique PAM8610 classe D 15 W 15 W double canal CC 12 V

12,45€
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67
Vendu par Weytoll

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

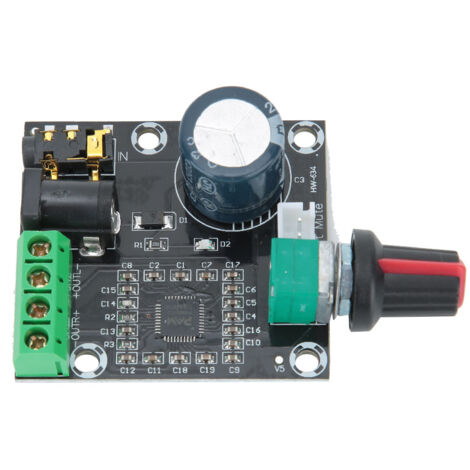

  Cette carte amplificateur audio numérique de classe D PAM8610 (15W×2, DC 12V) est un module de puissance compact et performant, basé sur le chipset PAM8610. Elle offre une qualité sonore exceptionnelle, une efficacité énergétique élevée et une installation sans effort, idéale pour les projets audio DIY (haut-parleurs, MP3/MP4, lecteurs portables, notebooks, etc.).

Caractéristiques


  1. Performance de Classe D
    • Basée sur le chipset PAM8610 haute performance, offrant un son clair et puissant avec une efficacité énergétique maximale.
    • Alimentation DC 6-15V, délivrant jusqu'à 15W par canal (15W×2).

  2. Expérience Audio Supérieure
    • Stéréo double canal pour une immersion sonore optimale.
    • SNR (rapport signal/bruit) de 90% et THD (distorsion harmonique) <0.1% pour une restitution audio précise et sans distorsion.

  3. Conception Compacte et Intelligente
    • Layout de circuit optimisé, taille réduite (45×48×18mm) pour une intégration facile dans des espaces confinés.
    • Aucun refroidissement actif requis, fonctionnement sans chaleur excessive.

  4. Polyvalence d'application
    • Parfait pour les projets DIY : enceintes portables, lecteurs MP3/MP4, téléphones mobiles, notebooks, et bien plus.


Spécifications techniques


  • Type d'article : Carte amplificateur audio
  • Chipset : PAM8610
  • Mode de fonctionnement : Classe D (modulation PWM)
  • Plage de tension : DC 6V-15V (protection intégrée)
  • Tension recommandée : DC 12V (20mA)
  • Canaux : Double canal (stéréo)
  • Réponse fréquentielle : 20Hz-15kHz
  • Impédance d'entrée : 4-8Ω
  • Puissance de sortie :
    • 10W + 10W (pour haut-parleurs de 8Ω)
    • 15W + 15W (pour haut-parleurs de 4Ω)

  • Dimensions : 45×48×18mm (hors potentiomètre)
  • Contenu du colis :
    • 1 × Carte amplificateur
    • 1 × Rondelle (Washer)
    • 1 × Écrou (Nut)
    • 1 × Capot de potentiomètre (Knob Cap)


Utilisation & Précautions


  • Mise en œuvre
    1. Connectez l'alimentation DC (12V recommandé) aux bornes d'entrée de la carte.
    2. Reliez les sorties aux haut-parleurs (4-8Ω) en respectant la polarité.
    3. Branchez votre source audio (MP3, téléphone, etc.) à l'entrée stéréo.
    4. Ajustez le volume via le potentiomètre et profitez du son.

  • Précautions
    • Ne jamais dépasser la tension d'alimentation de 15V pour éviter d'endommager le chipset.
    • Assurez-vous que l'impédance des haut-parleurs est compatible (4-8Ω) pour optimiser la puissance et la sécurité.
    • Évitez de court-circuiter les sorties, car cela pourrait endommager définitivement l'amplificateur.

Caractéristiques

  • Marque
    WEYTOLL
  • Longueur
    12 cm
  • Largeur
    9 cm
  • Hauteur
    2 cm
  • Matières
    Plastique

Questions fréquentes

La tension d'alimentation recommandée pour ce dispositif est de 12V, avec une plage de fonctionnement allant de 6V à 15V.

Ce dispositif est compatible avec des haut-parleurs ayant une impédance de 4 à 8Ω, permettant une puissance de sortie de 15W par canal pour des haut-parleurs de 4Ω.

Il est important de ne pas dépasser la tension d'alimentation de 15V pour éviter d'endommager le chipset, et de s'assurer que l'impédance des haut-parleurs est compatible pour optimiser la puissance et la sécurité.

Réponses générées par IA à partir des informations vendeur
