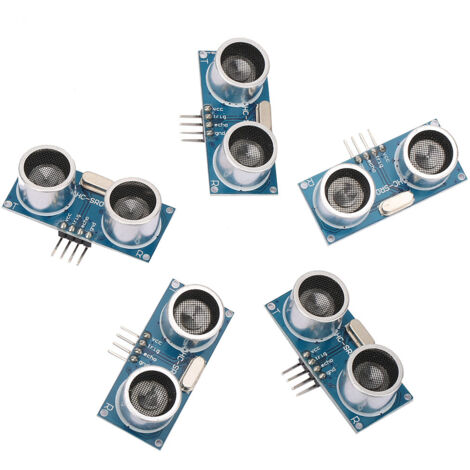

Capteur Ultrason HC-SR04 pour Arduino - Module de Mesure de Distance (5 pièces)
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique ! Découvrez notre module de télémétrie à ultrasons haute précision, un outil essentiel pour vos projets de robotique, d'automatisation ou de mesure. Ce module utilise le principe de la télémétrie par ultrasons pour mesurer les distances avec une grande exactitude, offrant des performances comparables aux modules renommés tels que le SRF05 et le SRF02.
Il se distingue par sa mesure de haute précision et sa zone morte extrêmement réduite de seulement 2 cm, permettant des détections très rapprochées. Conçu pour une fiabilité et une stabilité optimales, il est entièrement compatible avec le module anti-vol GH-311, élargissant ainsi ses possibilités d'application.
Caractéristiques techniques :
- Tension de fonctionnement : 5V CC
- Courant statique : < 2mA
- Niveau de sortie : Haut à 5V, Bas à 0V
- Angle de détection : ≤ 15°
- Plage de détection : de 2 cm à 450 cm
- Précision : 0,3 cm
- Brochage : VCC, TRIG (terminal de contrôle), ECHO (terminal de réception), OUT (inutilisé pour la télémétrie), GND
Principe de fonctionnement : Le module est déclenché par une impulsion haute d'au moins 10 µs sur la broche TRIG. Il émet alors automatiquement huit ondes carrées à 40 kHz et détecte l'écho de retour. La broche ECHO passe à l'état haut pendant une durée proportionnelle au temps de parcours de l'onde. La distance est calculée à partir de ce temps.
Vous recevrez 5 modules de télémétrie à ultrasons.
Pour une utilisation optimale, veuillez noter : insérez le module dans le circuit avant la mise sous tension pour éviter tout fonctionnement incorrect. La broche TRIG dispose d'une résistance de rappel interne de 10K et doit être pilotée par une sortie microcontrôleur. La broche OUT est spécifiquement utilisée avec le module anti-vol GH-311 et n'est pas nécessaire pour une utilisation standard en télémétrie.
Caractéristiques
- MarqueMIXHOME
- Longueur13 cm
- Largeur9 cm
- Hauteur2 cm
- Poids100 g
