Capteur de télémétrie laser VL53L0X V2, module de distance haute précision avec communication I2C pour Arduino et Raspberry Pi

Bienvenue dans notre boutique !

Découvrez notre capteur de distance à temps de vol GY-VL53L0XV2, un module compact et performant pour vos projets de mesure de précision. Ce module intègre le système VL53L0X et constitue un support pratique pour son utilisation. Nous vous recommandons de consulter attentivement la fiche technique du VL53L0X avant toute mise en œuvre.

Le VL53L0X utilise la technologie "Flight Sense" pour mesurer avec précision le temps que met une impulsion laser infrarouge à atteindre l'objet le plus proche et à revenir vers son détecteur. Il s'agit essentiellement d'un système lidar miniature et autonome. Cette mesure par temps de vol (TOF) lui permet de déterminer avec exactitude la distance absolue jusqu'à une cible, sans que la réflectance de l'objet n'influence significativement le résultat.

Les spécifications techniques sont les suivantes : le capteur peut mesurer des distances allant jusqu'à 2 mètres (6,6 pieds) avec une résolution de 1 mm. Veuillez noter que sa portée effective et sa précision (niveau de bruit) dépendent fortement des conditions ambiantes (lumière) et des caractéristiques de la cible (réflectance, taille), ainsi que de la configuration du capteur. Dans des conditions optimales, la précision peut atteindre ±3%, mais elle peut dépasser ±10% dans des environnements moins favorables.

La communication et la configuration s'effectuent via une interface I²C (TWI). Le module dispose également de deux broches supplémentaires : une entrée d'arrêt (shutdown) et une sortie d'interruption. Le VL53L0X est un circuit intégré exceptionnel, mais son petit boîtier LGA sans broches et sa tension d'alimentation recommandée de 2,8 V peuvent représenter un défi pour les amateurs. Notre carte de dérivation résout ces problèmes en intégrant un régulateur de tension et un convertisseur de niveau logique, facilitant ainsi l'interfaçage avec des microcontrôleurs à 3,3 V ou 5 V, le tout dans un format aussi compact que possible.

Description des broches :

- **VDD** : Sortie régulée à 2,8 V. Peut fournir près de 150 mA pour alimenter des composants externes. Peut également être utilisée comme entrée 2,8 V si VIN est déconnecté.

- **VIN** : Alimentation principale (2,6 V à 5,5 V). Définit également le niveau HAUT des lignes I²C via les convertisseurs de niveau.

- **GND** : Masse (0 V). Doit être commune avec votre source de contrôle I²C.

- **SDA** : Ligne de données I²C avec conversion de niveau. HAUT = VIN, BAS = 0 V.

- **SCL** : Ligne d'horloge I²C avec conversion de niveau. HAUT = VIN, BAS = 0 V.

- **XSHUT** : Entrée d'arrêt active à l'état bas. Tirée à VDD par défaut pour activer le capteur. Mettre à 0 V pour le mode veille matériel. Cette entrée n'a pas de conversion de niveau.

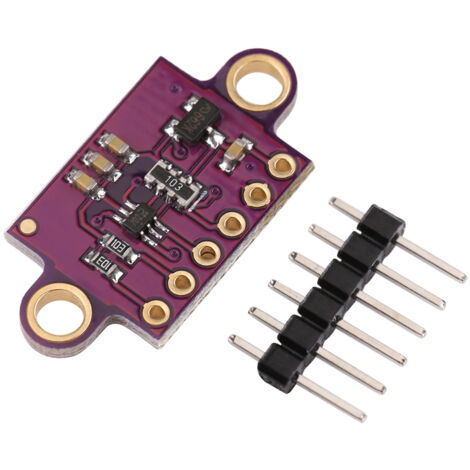

Ce produit est livré avec : **1x Capteur de distance à temps de vol GY-VL53L0XV2 VL53L0X**.
