Capteur de distance infrarouge, contrôle automatique de performance stable et résistant à l'usure de petite taille pour la sécurité de mesure d'évitement d'obstacles

Caractéristiques:

1. De petite taille, pratique à utiliser, il peut mesurer avec précision la distance
2. Basse tension, faible consommation d'énergie, performances stables
3. Haute précision de mesure, forte capacité anti-interférence
4. Intégré avec un capteur résistant à l'eau, adapté aux occasions de mesure humides et difficiles
5. Largement utilisé pour la mesure de distance horizontale, l'évitement d'obstacles, le contrôle automatique, la sécurité, le contrôle industriel, etc.

Spécifications:

Caractéristiques :
Petite taille, pratique à utiliser, il peut mesurer avec précision la distance.
Basse tension, faible consommation d'énergie, performances stables.
Haute précision de mesure, forte capacité anti-interférence.
Intégré avec le fil capteur fermé résistant à l'eau, adapté aux occasions de mesure humides et difficiles.
Largement utilisé pour la mesure de distance horizontale, l'évitement d'obstacles, le contrôle automatique, la sécurité, le contrôle industriel, etc.
Spécifications :
Tension de fonctionnement DC5V
Courant de travail au repos 5mA
Courant de travail total 30mA
Fréquence de transmission des ondes 40kHz
Max. Distance de mesure 5m
Zone aveugle 25cm
Taille 28,5*41mm
Résolution Environ 0,5cm
Angle
Température de fonctionnement -10℃~70℃
Température de stockage -20℃~80℃< br> Câblage :
+5 V (alimentation positive)
Trig (contrôle) RX
Echo (réception) TX
GND (alimentation négative)
Principe de fonctionnement de base :
( 1) En utilisant la distance de mesure du déclencheur TRIG du port IO, signal de haut niveau pendant au moins 10uS.
(2) Le module envoie automatiquement huit ondes carrées de 40 kHz, détecte automatiquement s'il y a un signal de retour.
(3) En cas de retour signal, via le port IO ECHO sortie un niveau élevé, la durée du niveau élevé est le temps de l'onde ultrasonore de l'envoi au retour. Distance de test = (temps de niveau élevé * vitesse du son (340 m/S))/2 ;
Ce module est simple à utiliser, un port envoie un haut niveau de plus de 10uS, puis attend une sortie de haut niveau au port de réception. La minuterie a été activée une fois qu'il y a une sortie, et l'heure de lecture lorsque ce port devient de niveau bas, qui est l'heure de cette mesure. Utilisez le temps pour calculer la distance. La mesure du cycle constant peut atteindre vos valeurs de mesure mobiles.
Le diagramme de synchronisation ultrasonique montre que vous n'avez qu'à fournir un signal de déclenchement d'impulsion de plus de 10uS, le module à l'intérieur enverra huit niveaux de cycle de 40kHz et détectera l'onde de retour. Le signal d'écho de sortie détecte une fois le signal de retour. La largeur d'impulsion du signal d'écho est proportionnelle à la distance mesurée. Calculez ainsi la distance avec l'intervalle entre l'envoi du signal et la réception du signal d'écho.
Formule :
uS/58= cm ou uS/148= pouces ;
Ou :
Distance = temps de haut niveau * vitesse du son (340 m/s)/2 ;
Le cycle de test suggéré est supérieur à 60 ms, afin d'éviter l'effet du signal de transmission sur le signal d'écho.
Le forfait comprend :

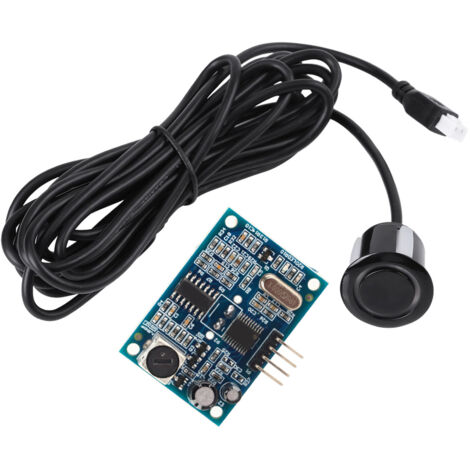

1 x module de mesure de distance et capteur
Remarque :
Veuillez noter que le nouveau type et l'ancien type de ce produit seront envoyés au hasard, et assurez-vous que cela ne vous dérange pas avant de commander.
