Description générale

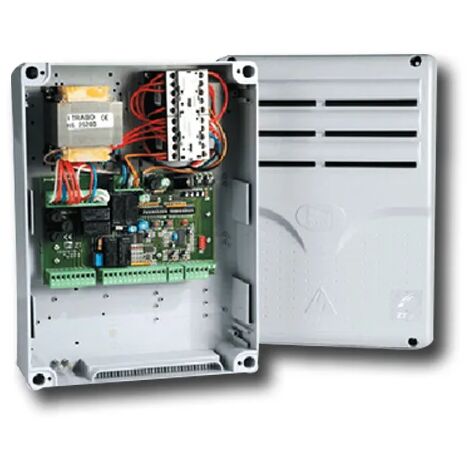

Le panneau de commande CAME ZT6N est conçu pour l'automatisation des portails, remplaçant le modèle ZT6 précédent. Il est particulièrement adapté aux portails coulissants 001BK-2200T ainsi qu'aux automatismes tels que les portes sectionnelles, coulissantes et pliantes 001C-BXT. Ce dispositif offre une large plage de tension d'alimentation, allant de 230 à 480 V, et inclut des fonctionnalités avancées pour une gestion efficace des portails.Spécifications techniques
- Puissance maximale autorisée : 780 W
- Absorption au repos : 50 mA
- Puissance maximale pour les accessoires 24 V : 45 W
- Puissance maximale pour les accessoires 230 V : 85 W
- Matériau du conteneur : ABS
- Degré de protection du conteneur : IP54
- Température de fonctionnement : -20 à +55 °C
- Tableau des fusibles : Protection de fusible de carte électronique (ligne) 8 A, accessoires 2 A, dispositifs de contrôle (unité de contrôle) 630 A
Compatibilité et accessoires
Compatible avec les motoréducteurs suivants : 801MS-0130 et 001C-BXT.Utilisation
Le panneau de commande CAME ZT6N prend en charge jusqu'à 25 utilisateurs et gère diverses fonctions du portail, notamment :- Verrouillage automatique
- Ouverture partielle pour passage piéton
- Détection d'un obstacle avec le portail arrêté
- Action maintenue
- Pré-clignotement du clignotant
- Fonction de test de sécurité
Autres informations
- Fonction d'autodiagnostic des dispositifs de sécurité pour garantir leur bon fonctionnement
- Entrées résistives configurables C1 et CX
- Gestion du démarrage progressif externe pour un démarrage en douceur du moteur du portail
