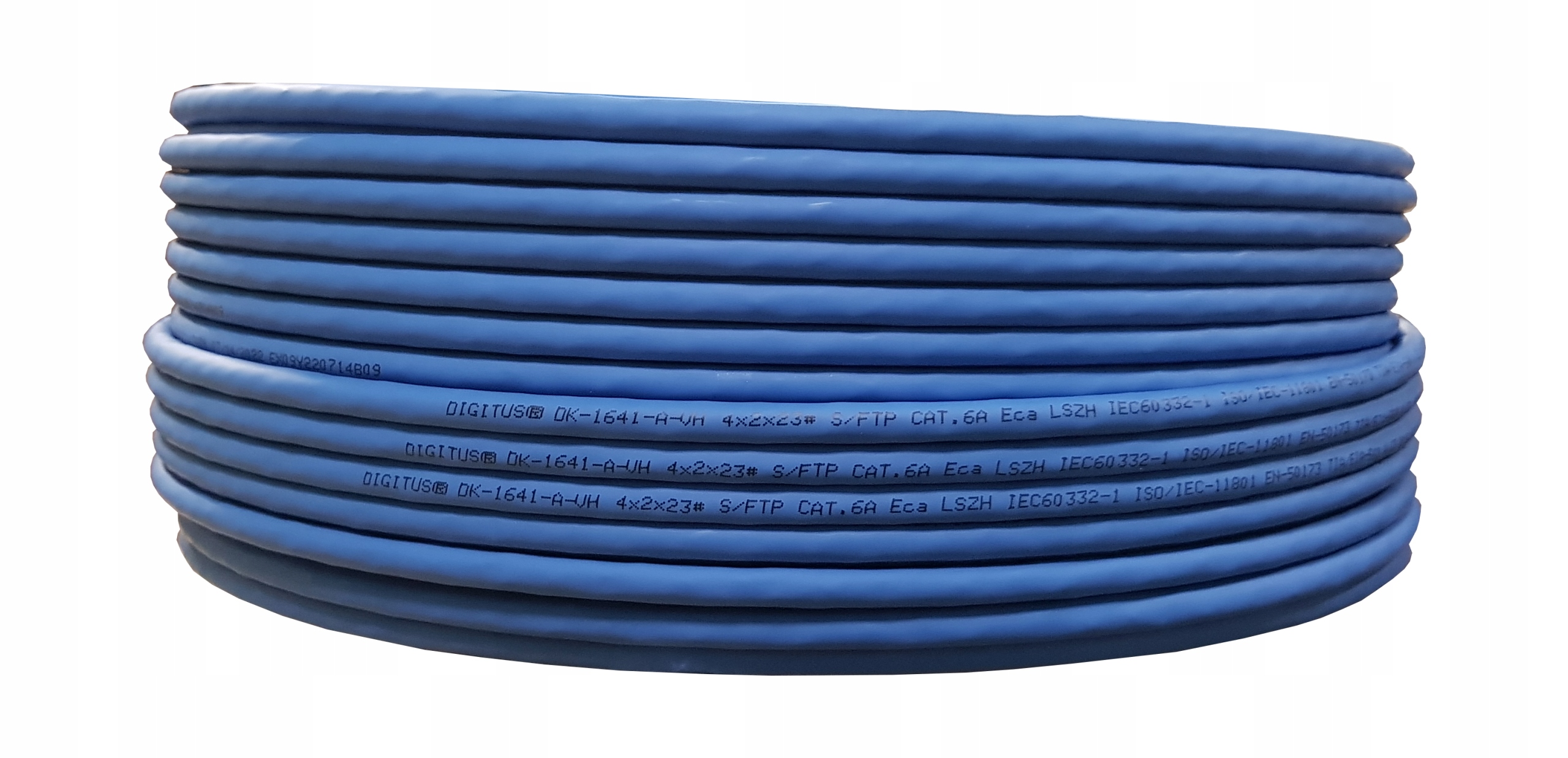

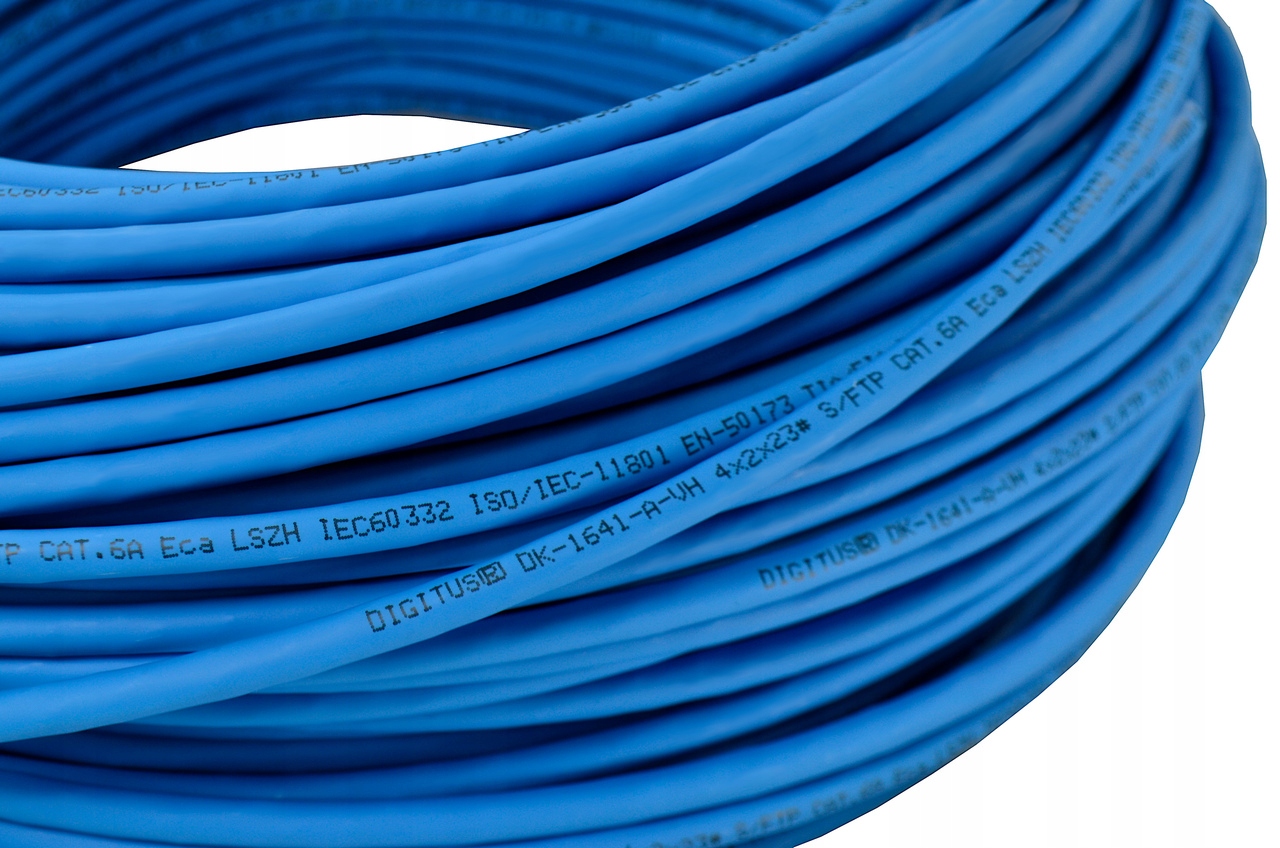

Câble réseau LAN Internet Cat.6A S/FTP bleu AWG 23 50 m

Applications de zone

• Câblage horizontal, vertical et campus IEEE 802.3an ; 100Base-T ; 1000Base-T ; 2,5GBase-T ; 5GBase-T ; 10GBase-T IEEE 802.5 : 16 Mb/s ; ISDN ; FDDI ; ATM ; PoE/PoE+/4PPoE

Normes

• ISO/IEC 11801 3e éd. ; IEC 61156-5 ; TIA-568.2-DEN 50173-1/4 ; EN 50288-4-1

Propriétés physiques :

• Conducteur Cuivre recuit pur, fil AWG 23/1
• Isolation SFS-PE (Polyéthylène à peau en mousse)

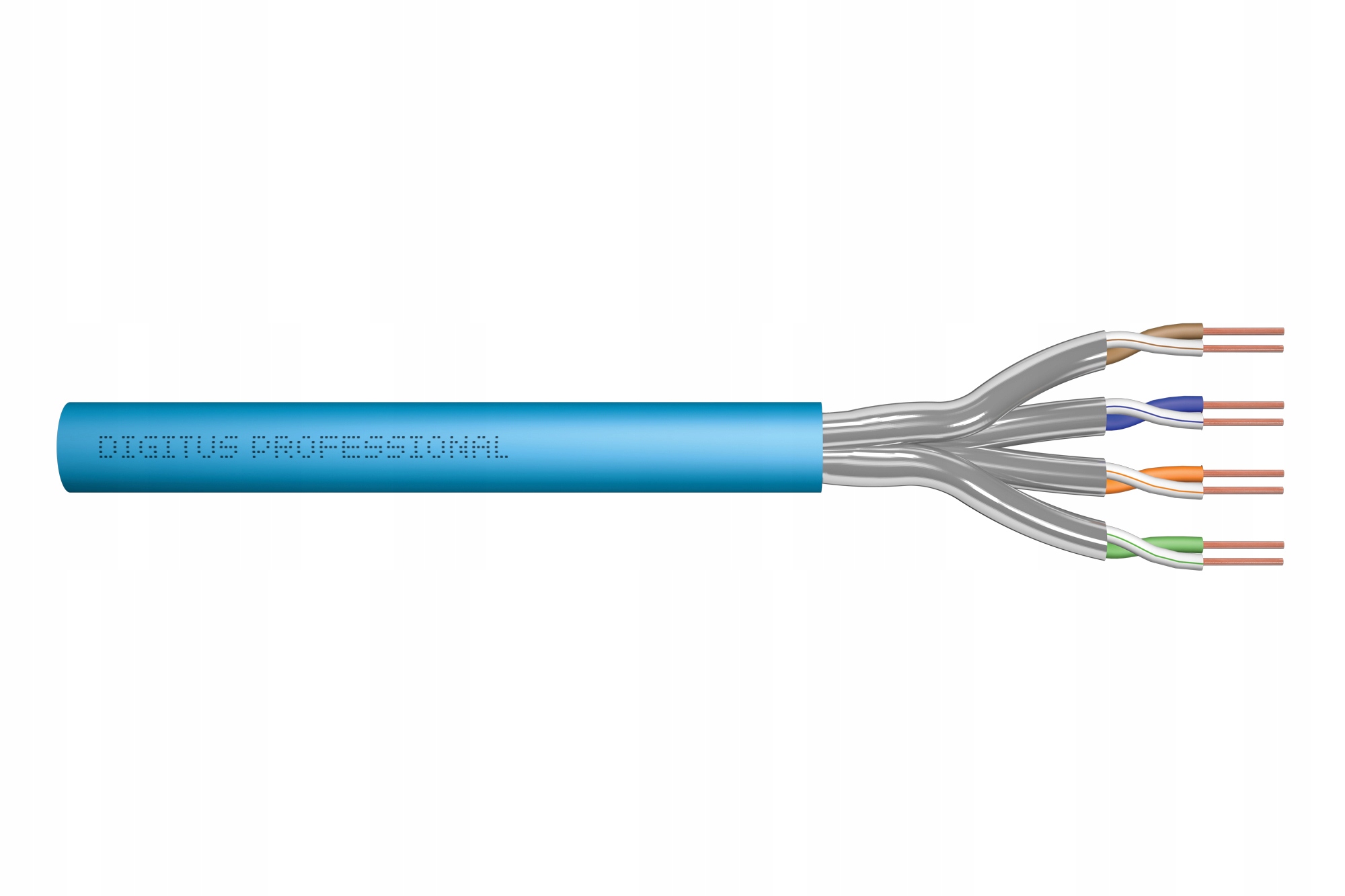

• Nombre de conducteurs isolés 8, torsadés en 4 paires
• Codage couleur Bleu-blanc, orange-blanc, vert-blanc, marron-blanc

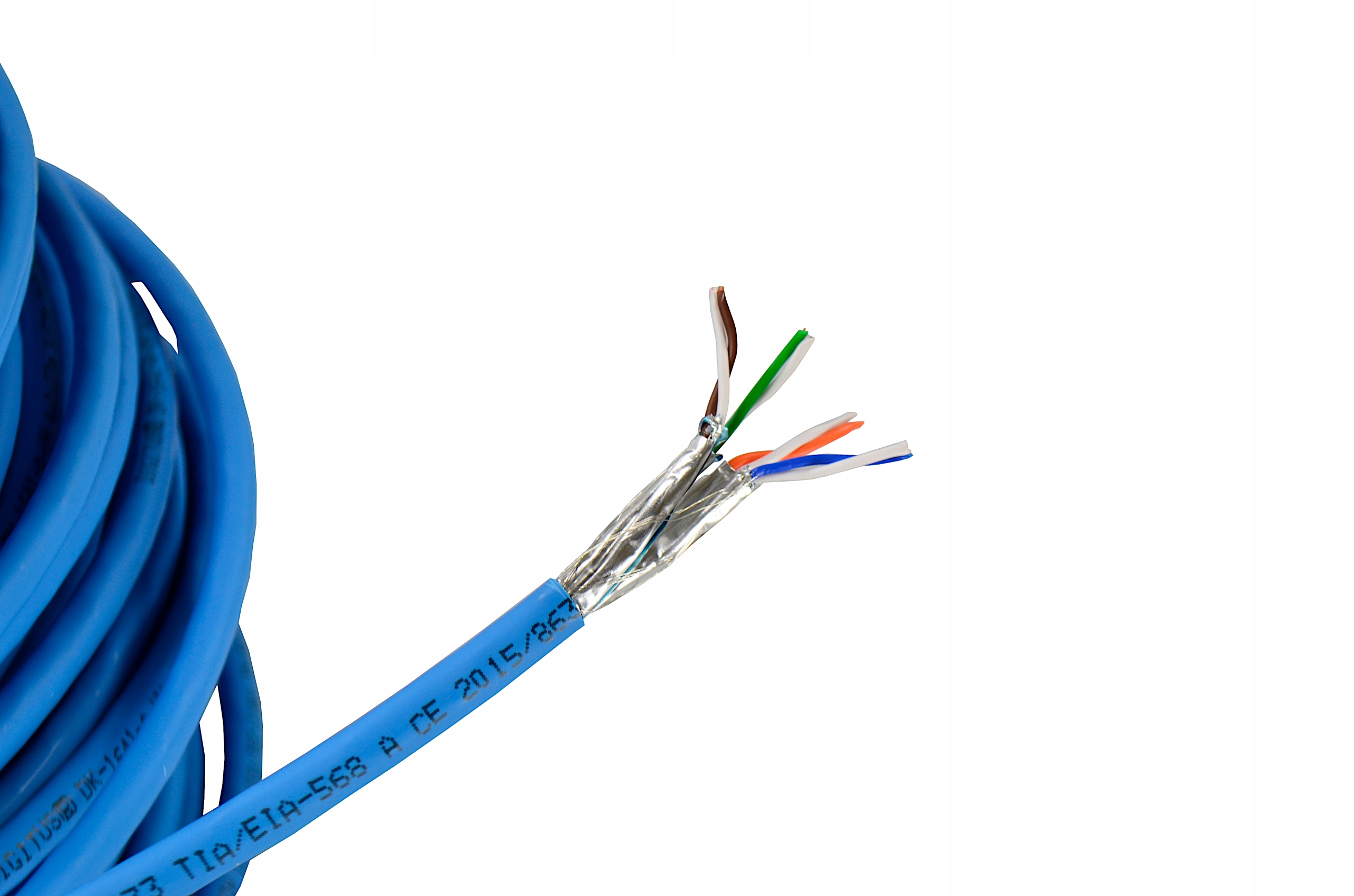

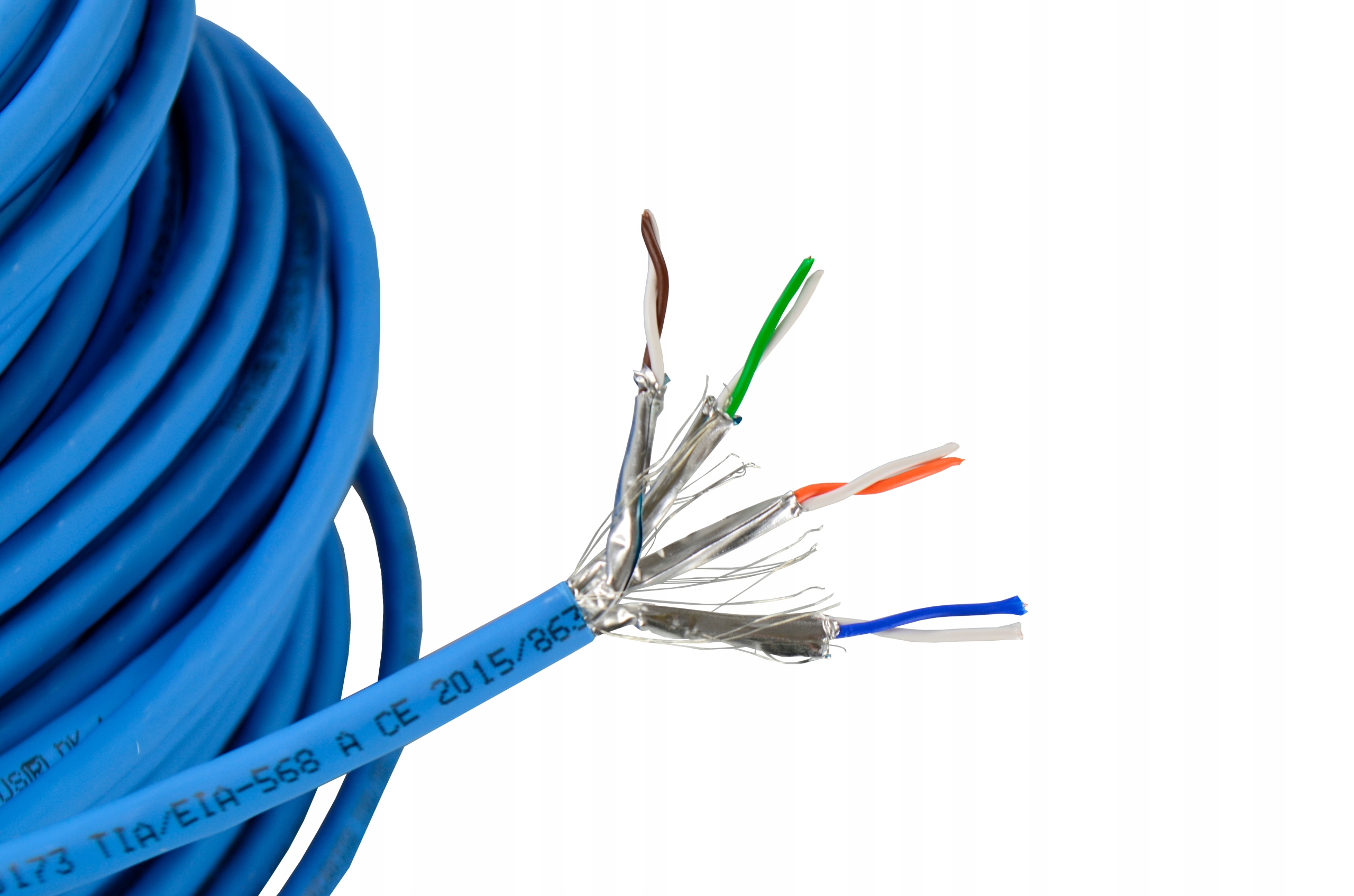

• Blindage individuel des paires Feuille d'aluminium assurant une couverture à 100 %
• Blindage global Tresse de cuivre étamé
• Gaine extérieure E CA selon EN 50575 ; lszh
• Diamètre extérieur (nom.) : 0,5 mm
• Couleur extérieure : Bleu (RAL 5012)

Propriétés mécaniques :

• Force d’impulsion : 150 N max.
• Rayon de courbure dynamique minimal : 8 × AD mm min.
• Rayon de courbure statique minimal : 4 × AD mm min.
• Plage de température de stockage : -20 °C à +75 °C
• Plage de température de fonctionnement : -20 °C à +50 °C
• Plage de température d’installation : 0 °C à +50 °C
• Diamètre extérieur (nom.) : 7,0 mm

Électriques Propriétés :

• Impédance : 100 ± 15 Ω à 4-100 MHz ; 100 ± 25 Ω à 100-600 MHz
• Capacité : 45 pF/m nominale à 1 kHz
• Déséquilibre de capacité par rapport à la masse : 1,6 pF/m max. à 1 kHz
• Résistance d'isolement : 5 GΩ·km min.
• Résistance CC : 95 Ω/km max. (déséquilibre de résistance max. de 2 %)
• Résistance de boucle CC : 190 Ω/km max. (Déséquilibre de résistance max. de 2 %)
• Tension de fonctionnement max. : 72 Vcc
• Atténuation de couplage : type 1b
• Temps de propagation max. : 450 ns/100 m
• Différence de délai max. : 10 ns/100 m
• Classification de séparation : « d » selon la norme EN 50174-2
• NVP : 74 %
