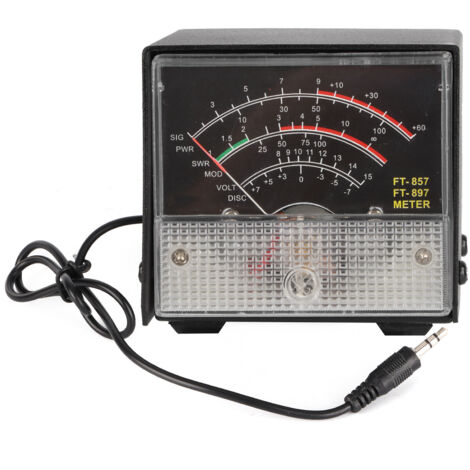

BYS459-1500 compteur d'ondes stationnaires externe puissance SWR avec affichage de tension FT-857 FT-897

Caractéristiques:

1. Petit wattmètre portable, facile à réaliser pour mesurer des objets.
2. Le signal de sortie pleine échelle rend les données de mesure plus précises et utilisables.
3. La valeur de la fonction utilisée pour mesurer la perte afin d'assurer le fonctionnement sûr du système d'alimentation.
4. Utilisez un petit tournevis plat pour ajuster l'arrière du trou de réglage de l'étalonnage afin que le titre pointe vers la pleine échelle.
5. Affichage automatique de la tension de contrôle de niveau, en matériau métallique de fer avec une longue durée de vie et une utilisation à long terme.

Spécifications:

Type d'article : Power Meter
Matériau : Fer Métal
Modèle : BYS459-1500
Objectif : Utilisé pour mesurer la valeur fonctionnelle de la perte afin de garantir le fonctionnement sûr du système électrique.
Paramètres de base : SIG :0~60
PWR :1~100
SWR :0~10
MOD :0~100
VOLT :0~15
DISQUE : 7~-7

Comment utiliser:

Paramètres d'affichage de réception : 1. Appuyez sur [Func] pour accéder au menu de configuration et activer le menu étendu. 2. Tournez [Sélectionner] pour appeler l'élément n° 060 du menu de configuration [MTR ARX SEL]. 3. Tournez [Dial] pour sélectionner l'affichage de l'instrument externe : SIG : affichage de la force du signal d'entrée CTR : compteur central du discriminateur VLT : tension de la batterie n/a : vide FS : instrument externe standard d'étalonnage du signal de sortie pleine échelle 1MA Éteindre : éteignez le compteur. 4. Appuyez sur le bouton [FUNC] pour enregistrer le réglage et quitter le menu de réglage. Lancement des paramètres d'affichage : 1. Appuyez sur [Func] pour accéder au menu de configuration et activer le menu étendu. 2. Tournez [Sélectionner] pour appeler l'élément n° 061 du menu de configuration [MTR ATX SEL]. 3. Tournez [Dial] pour sélectionner l'affichage de l'instrument externe : PWR : affichage de la puissance de transmission ALC : affichage automatique de la tension de contrôle de niveau MOD : affichage du niveau de modulation SWR : vitrine SWR VLT : affichage de la tension d'alimentation n/a : vide Éteindre : éteignez le compteur. La méthode d'étalonnage est la suivante : 1. Appuyez sur [Func] pour accéder au menu de configuration et activer le menu étendu. 2. Tournez [Select] pour appeler l'élément n° 060 du menu de configuration [MTR ARX SEL]. 3. Tournez [Dial] pour sélectionner FS. 4. Utilisez un petit tournevis plat pour ajuster l'arrière du trou de réglage d'étalonnage afin que le titre pointe vers la pleine échelle. 5. Le calibrage est terminé !

Liste de colis:

1 x compteur de puissance

Remarque:

Si vous ne trouvez pas le menu numéro 60, 61, ce sont deux menus radio cachés. LONG Appuyez sur la touche F pour ouvrir les paramètres du menu, le premier menu est réglé sur ON, appuyez sur la touche F pour ouvrir et quitter pour enregistrer le menu masqué.
