Description générale

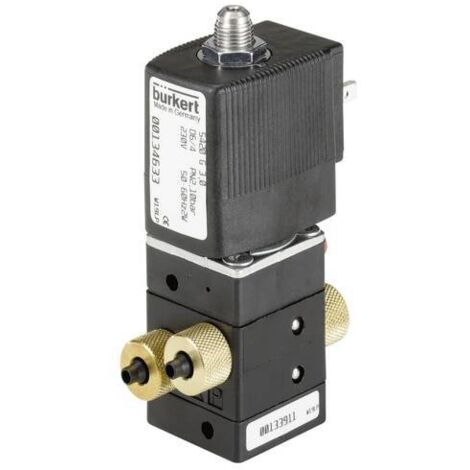

Le type 5420 est une vanne à servocommande pneumatique à 4 voies avec servomembranes. Elle nécessite une différence de pression minimale de 2,5 bar pour la commutation. Cette vanne est conçue pour être montée sur des plaques de raccordement à deux canaux avec une alimentation de pression commune.Spécifications techniques
- Hauteur : 65 mm
- Largeur : 122 mm
- Poids : 0.285 kg
- Plage de pression : 2,5 - 10 bar
- Tension de fonctionnement : 230 V/AC
- Température ambiante : -10 °C à +55 °C
- Température des médias : -10 °C à +60 °C
- Temps d'ouverture : 30 ms (accumulation de pression 0 jusqu'à 90%)
- Temps de fermeture : 20 ms (accumulation de pression 0 jusqu'à 90%)
- Consommation électrique : 11 VA (à l'arrêt), 6 VA (en fonctionnement)
- Matériau du boîtier : Polyamide
- Matériau isolant : NBR
- Valeur QNn Air : 200 l/min
- Coefficient de débit Kv : 0
Compatibilité et accessoires
- Raccordement (1 et 3) : Bride pour plaque de raccordement
- Raccordement (2 et 4) : Raccord de tuyaux 6/4
- Largeur nominale : 3,0 mm
Autres informations
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute.
