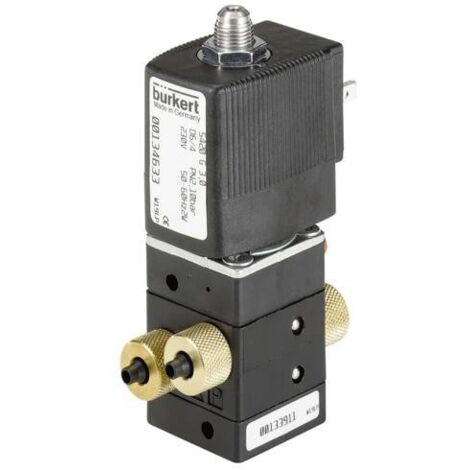

Bürkert Vanne à servocommande 134638 5420 24 V/DC 1 pc(s)
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Passer à un compte proCes articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Raccordement (1 et 3) Bride pour plaque de raccordement
- Raccordement (2 et 4) Raccord de tuyaux 6/4
- Largeur nominale 3,0 mm
- Valeur QNn Air 200 l/min
- Plage de pression 2,5 - 10 bar
- Tension 024/DC
- Température moyenne -10 jusqu'à +60 °C
- Température ambiante max. +55 °C
- Temps d'ouverture 30 ms (Accumulation de pression 0 jusqu'à 90%)
- Temps de fermeture 20 ms (Accumulation de pression 0 jusqu'à 90%)
- Consommation électrique 2 Watt
Informations techniques
Dimensions produit, hauteur : 65 mm
Vanne pneumatique 4/2 voies 5420
Dimensions produit, largeur : 122 mm
Données techniques complémentaires : Raccordement (1 et 3) Bride pour plaque de raccordement
Raccordement (2 et 4) Raccord de tuyaux 6/4
Largeur nominale 3,0 mm
Valeur QNn Air 200 l/min
Plage de pression 2,5 - 10 bar
Tension 024/DC
Température moyenne -10 jusqu'à +60 °C
Température ambiante max. +55 °C
Temps d'ouverture 30 ms (Accumulation de pression 0 jusqu'à 90%)
Temps de fermeture 20 ms (Accumulation de pression 0 jusqu'à 90%)
Consommation électrique 2 Watt
Fonction (pneumatique) : 4/2 voies
Matériau du boîtier : Polyamide
Matériau isolant : NBR
Poids : 0.288 kg
Pression de service (max.) : 10 bar
Température ambiante (max.) : +55 °C
Température ambiante (min.) : -10 °C
Température des médias (max.) : +60 °C
Température médias (min.) : -10 °C
Tension de fonctionnement : 24 V/DC
Valeur Kv : 0Le type 5420 est une vanne de siège à 4 voies avec servomembranes.Une différence de pression minimale de 2,5 bar est nécessaire pour la commutation. L'La vanne peut être montée sur des plaques de raccordement à deux canaux avec une alimentation de pression commune. Ce texte a été traduit par une machine.
Points forts
- Vanne compacteBobine surmontéeAir d'échappement drotableRaccord pour tuyau, filetage et brideType de soupape de siège
Informations supplémentaires
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute. Illustration similar.
- Vanne compacteBobine surmontéeAir d'échappement drotableRaccord pour tuyau, filetage et brideType de soupape de siège
Caractéristiques
- MarqueBÜRKERT
- Quantité par pack1
- Hauteur5 cm
- Largeur12.2 cm
- Longueur14.5 cm
- MatièresPolyamide (Pa)
- Poids288 kg
- Réf. ManoManoME86878118
- MMID472198979780
- Réf. fabricant134638 4053913029305
- EAN4053913029305
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
Quelle est la plage de pression minimale et maximale pour le fonctionnement de cet équipement ?
Cet équipement fonctionne avec une plage de pression de 2,5 à 10 bar, ce qui est essentiel pour assurer un contrôle précis des fluides.
Quels sont les temps d'ouverture et de fermeture de cette vanne ?
Le temps d'ouverture est de 30 ms et le temps de fermeture est de 20 ms, permettant une réponse rapide dans les systèmes pneumatiques.
Quelles sont les températures ambiantes et des médias acceptables pour cet appareil ?
Cet appareil peut fonctionner dans une température ambiante de -10 °C à +55 °C et pour les médias, la plage de température est de -10 °C à +60 °C.
