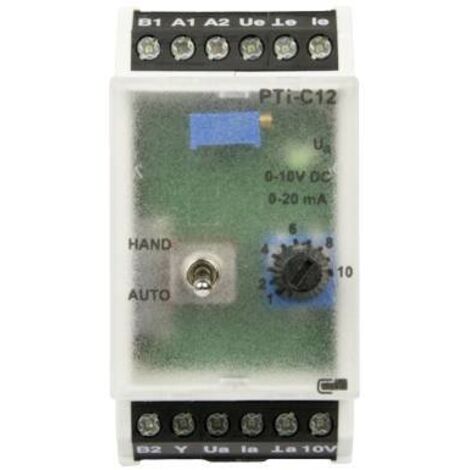

Metz Connect PTi-C12 24 V AC/DC 11050108 Convertisseur de signal 1 pc(s)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Informations techniques
Charge : 500 Ω
Consommation électrique : AC: 200 ma, DC: 110 mA
Dimensions produit, hauteur : 69.30 mm
Dimensions produit, largeur : 35 mm
Longueur : 60 mm
Section max. de câble rigide : 2.5 mm²
Section min. de câble rigide : 0.34 mm²
Signal d'entrée (Courant) : 0 - 20 mA
Signal d'entrée (Tension) : 0 - 10 V/DC
Signal d'entrée max. (Courant) : 20 mA
Signal d'entrée max. (tension) : 10 V
Signal de sortie (Courant) : 0 - 20 mA
Signal de sortie (tension) : 0 - 10 V/DC
Température ambiante (max.) : +70 °C
Température ambiante (min.) : -20 °C
Tension d'alimentation (num.) : 24 V/AC, 24 V/DC
Tension de fonctionnement max. : 24 V/AC, 24 V/DC
Le séparateur de potentiel / convertisseur de signal sert à la séparation de signaux analogiques dans la plage de 0 à 10 V DC et de 0 à 20 ma DC ou à la conversion de signaux de 0 à 10 V DC à 0 à 20 ma DC ou de 0 à 20 ma DC à 0 à 10 V. DC. Les entrées, ou Les signaux de sortie ainsi que la tension d'alimentation sont mutuellement séparés en potentiel. Un signal d'entrée de 0 à 10 V ou de 0 à 20 ma peut être branché sur l'appareil. Fonction de séparation du potentiel : sur le PT-C12, le signal d'entrée 0 à 10 V est ajusté proportionnellement au signal de sortie 0 à 10 V. Le PTI-C12 compense proportionnellement le signal d'entrée de 0 à 20 ma par rapport au signal de sortie de 0 à 20 ma. Fonction conversion de signal avec séparation de potentiel : pour une conversion de signal de 0 à 10 V à 0 à 20 ma ou de 0 à 20 ma à 0 à 10 V, le signal de sortie converti peut être réajusté à l'aide d'une filière de broche intégrée. En outre, un niveau de commande de secours manuel avec interrupteur AUTO MANUEL avec contact de retour d'information est intégré. Le potentiomètre frontal permet de régler MANUELLEMENT le signal de sortie de 0 à 10 V ou de 0 à 20 ma en position d'interrupteur. Une tension de sortie constante de max. 10 V DC, 5 ma est disponible sur la borne 10 V. L'entrée y sert à l'affichage LED de la tension de sortie UA. La luminosité de la LED dépend de la hauteur du signal de sortie (pont entre UA et y). Un signal externe peut également être activé à l'entrée y pour l'affichage LED de 0 à 10 V DC.raccordement avec bornes à vis. Ce texte a été traduit par une machine.
Fonctionnalités
- Technique d'interface Module d'interface Séparateur de potentiel Convertisseur de signaux Réglage du courant
- Technique d'interface Module d'interface Séparateur de potentiel Convertisseur de signaux Réglage du courant
Caractéristiques
- MarqueMETZ CONNECT
- Longueur60 mm
- Largeur35 mm
- Tension électrique24 V
- MatièresPlastique
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
Oui, ce dispositif est conçu pour fonctionner dans une plage de températures ambiantes allant de -20 °C à +70 °C, ce qui le rend adapté à des environnements industriels variés.
Les signaux d'entrée, de sortie et la tension d'alimentation sont isolés les uns des autres, ce qui garantit une performance fiable et réduit les interférences électriques.
La section de câble rigide recommandée pour le raccordement varie entre 0,34 mm² et 2,5 mm², assurant une connexion sécurisée et adaptée aux besoins électriques.
