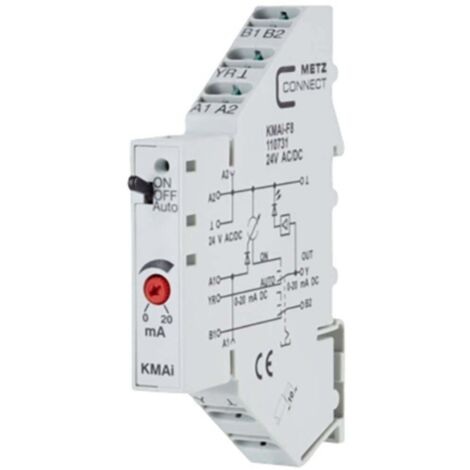

Générateur de valeur analogique 24, 24 V/AC, V/DC (max) Metz Connect 110731 1 pc(s)

Informations techniques

Connexion (composants) : borne à ressort
Couleur : gris
Dimensions produit, hauteur : 87.50 mm
Dimensions produit, largeur : 11.20 mm
Dimensions produit, profondeur : 60 mm
Indice de protection : IP40
Poids : 43 g
Température (max.) : +55 °C
Température (min.) : -5 °C
Tension de fonctionnement : 24 V/AC, 24 V/DC
Tension de fonctionnement max. : 24 V/AC, 24 V/DC

Le générateur de valeur analogique est utilisé pour le réglage manuel de la taille de l'actionneur, par exemple pour les volets de mélange, les positions des soupapes, les valeurs de température, etc Le module peut être commandé par deux modes de fonctionnement, réglés via le commutateur à trois niveaux (on, OFF, AUTO) sur le côté avant. La position du commutateur est indiquée par les bornes de contact de commande externes B1 et B2. Position d'interrupteur on : la taille de l'actionneur peut être réglée à l'aide du potentiomètre situé à l'avant. Le signal de sortie 0 à 20 ma est disponible sur la borne Y. Le débit de courant à l'entrée YR n'est pas interrompu en position on / OFF. Position de commutation AUTO : le courant d'entrée (YR) est transmis à la sortie de taille de réglage y avec une tolérance de + 5% (valeur d'échelle). Connexion avec bornes à ressort (Push-in), générateur de valeur de consigne, niveau de commande manuel avec retour d'information, luminosité de la LED proportionnelle à la taille de l'actionneur. Ce texte a été traduit par une machine.

Points forts

• Technique d'interfaceModule d'interfaceGénérateur de valeur analogiqueGénérateur de valeur de consigneRéglage de la taille de l'emplacementPositions des soupapesRégler les volets de mélangeFonctionnement manuelBTR NetcomRetour de l'interrupteurRetour manuel
