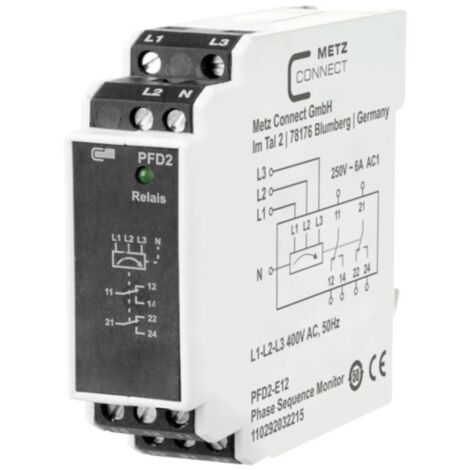

Relais de surveillance 400 V/AC (max) 2 inverseurs (RT) Metz Connect 110292032215 1 pc(s)
Souvent achetés ensemble
Informations produit
Description
Informations techniques
Connexion (composants) : borne à vis
Couleur : gris
Dimensions produit, hauteur : 75 mm
Dimensions produit, largeur : 22.50 mm
Dimensions produit, profondeur : 95 mm
Indice de protection : IP40
Poids : 120 g
Température (max.) : +55 °C
Température (min.) : 0 °C
Tension de fonctionnement : 400 V/AC
Tension de fonctionnement max. : 400 V/AC
Type de contact (LOV) : 2 inverseurs (RT)
Le relais de surveillance pour la surveillance de la séquence de phases correcte L1-L2-L3 (sens de rotation à droite) et la surveillance des tensions de phase individuelles en cas de panne totale. Les tensions de phase à surveiller sont connectées aux bornes L1-L2-L3, les bornes 11, 14 ou 21, 24 des contacts de sortie relais sont préconnectées devant la bobine d'excitation du contacteur de commutation du moteur. Avec une séquence de phase correcte, le relais de sortie s'allume (LED verte allumée). En cas de panne totale d'une phase, le relais de sortie retombe dans son ruelage (LED verte éteinte). Une tension d'alimentation spéciale n'est pas nécessaire pour le relais de surveillance. L'appareil ne doit être raccordé à N que si les trois phases à surveiller sont effectuées sur un circuit (par ex. La surveillance de la température ou similaire) est connectée à N. Ce texte a été traduit par une machine.
Points forts
- Relais de mesureRelais de surveillanceSurveillance de la protection du moteurSurveillance de courroie trapézoïdaleGardien cosPhiBTR Netcom
Configuration requise
- null
- null
Caractéristiques
- MarqueMETZ CONNECT
- CouleurGris
- Hauteur75 mm
- Indice de protectionIP40
- Intensité courant2 A
- Intensité nominaleAC
- Largeur22.5 mm
- MatièresMétal
- Mode de pose électricitéAvec vis
- Nombre de contact(s)2
- Poids120 g
- Puissance2 W
- Tension électrique400 V
- Type de bobineClassique
- Type de contact2RT
- Réf. ManoManoME7848590
- MMID623540925645
- Réf. fabricant110292032215
- EAN4250184118176
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
Non, ce dispositif est conçu pour fonctionner dans une plage de température de 0 °C à +55 °C. Une utilisation au-delà de cette limite pourrait compromettre ses performances ou entraîner des défaillances.
Les tensions de phase à surveiller doivent être connectées aux bornes marquées L1, L2 et L3. Cela garantit une surveillance correcte de la séquence de phases et des tensions individuelles.
Cet appareil dispose d'un indice de protection IP40, ce qui signifie qu'il est protégé contre les corps solides de plus de 1 mm, mais n'est pas étanche à l'eau.
