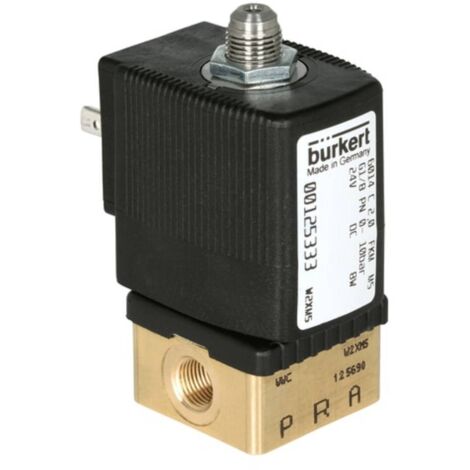

Bürkert Vanne à commande directe 125348 6014 24 V/DC Matériau du boîtier laiton Matériau isolant FKM 1 pc(s)

Diamètre 2,0 mm

• Raccordement G 1/4"
• Valeur kv 0,11 m³/h
• Plage de pression 0 - 10 bar
• Tension 24 V/DC
• Température du fluide -10 à +100 °C
• Température ambiante -10 à +55 °C
• Viscosité max. 21 mm²/s
• Temps d'ouverture 10 - 15 s
• Temps de fermeture 15 - 20 s
• Consommation électrique 8/9 W (bobine chaude/froide)

  Informations techniques

  Dimensions filetage (détails) : Raccordement G 1/4
  Dimensions produit, hauteur : 79 mm
  Données techniques complémentaires : Diamètre 2,0 mm
  Raccordement G 1/4"
  Valeur kv 0,11 m³/h
  Plage de pression 0 - 10 bar
  Tension 24 V/DC
  Température du fluide -10 à +100 °C
  Température ambiante -10 à +55 °C
  Viscosité max. 21 mm²/s
  Temps d'ouverture 10 - 15 s
  Temps de fermeture 15 - 20 s
  Consommation électrique 8/9 W (bobine chaude/froide)
  Fonction (pneumatique) : 3/2 voies
  Indice de protection : IP65
  Largeur nominale (détails) : 2 mm
  Longueur : 46 mm
  Matériau du boîtier : laiton
  Matériau isolant : FKM
  Milieu d'utilisation (valve) : milieux neutres
  Mode de fonctionnement : position de repos fermée, sortie 2 déchargée
  Poids : 0.435 kg
  Pression de service (max.) : 10 bar
  Pression de service (min.) : 0 bar
  Raccord (pneumatique) : G 1/4
  Spécificités des pneumatiques : manchon
  Température ambiante (max.) : +55 °C
  Température ambiante (min.) : -10 °C
  Température des médias (max.) : +100 °C
  Température médias (min.) : -10 °C
  Tension de fonctionnement : 24 V/DC
  Type : 125348
  Valeur Kv : 1.83 l/min
  Valeur QNn : 120 l/min

  L'électrovanne est utilisée pour des liquides et gaz neutres, en particulier pour le pilotage d'un actionneur pneumatique simple effet ou pour le vide technique.

  • Fonctionnalités

    • Electrovanne 3/2 voies
    • Normalement fermée, sortie 2 à l'échappement
    • Sans commande manuelle
    • Matériau du corps : laiton
    • Matériau des joints : FKM
    • Fluides : liquides et gaz neutres (par ex. air comprimé, eau, gaz de ville, huile hydraulique, vide technique)
    • Matériau de la bobine : polyamide
    • Tolérance de tension : ± 10%
    • Mode de fonctionnement : électrovanne individuelle 100 % marche continue
    • Indice de protection IP 65 avec prise
    • Raccordement électrique selon DIN EN 175301-803 forme A
    • Position de montage indifférente, de préférence avec le système magnétique vers le haut

      • Configuration requise

        • null

          Informations supplémentaires

          Livraison sans prise (voir accessoires) Illustration similar.
