Description générale

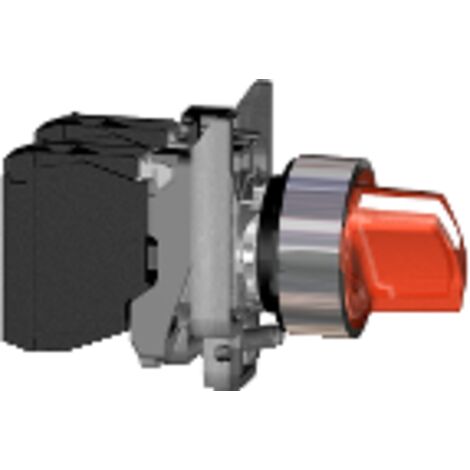

Le bouton à manette lum Harmony XB4 est conçu pour une utilisation fiable dans des environnements variés. Avec un diamètre de 22 mm, il offre une solution robuste pour le contrôle électrique. Sa couleur rouge et son design ergonomique le rendent facilement identifiable et accessible.Spécifications techniques
- Hauteur : 47 mm
- Largeur : 30 mm
- Profondeur : 68 mm
- Poids : 0,111 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C
- Couple de fonctionnement : 0,14 N.m
- Durée de vie mécanique : 1000000 cycles
- Durée de vie électrique : 1000000 cycles
- Consommation électrique : 14 mA
- Durée de vie : 100000 heures à la tension nominale et à 25 °C
- Limites de la tension d'alimentation : 195...264 V AC
Compatibilité et accessoires
- Contacts standards : (13-14) NO, (21-22) NC
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Type de cartouche fusible : gG
Installation
- Couple de serrage : 0,8...1,2 N.m
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 et pozidriv N°1, ainsi que plat Ø 4 mm et Ø 5,5 mm
Utilisation
Ce bouton est idéal pour des applications nécessitant un contrôle précis et durable. Il est conçu pour fonctionner dans des conditions variées, offrant une fiabilité accrue dans les environnements industriels.Autres informations
- Ouverture positive conforme à EN/CEI 60947-5-1 appendix K
- Protection contre les courts-circuits : 10
- Tension assignée d'isolement : 600 V (niveau de pollution : 3)
- Tension assignée de tenue aux chocs : 6 kV
- Fiabilité électrique : Λ 10exp(-6) à 5 V, 1 mA dans environnement sain
- Tenue aux ondes de choc : 1 kV conforme à IEC 61000-4-5
