Description générale

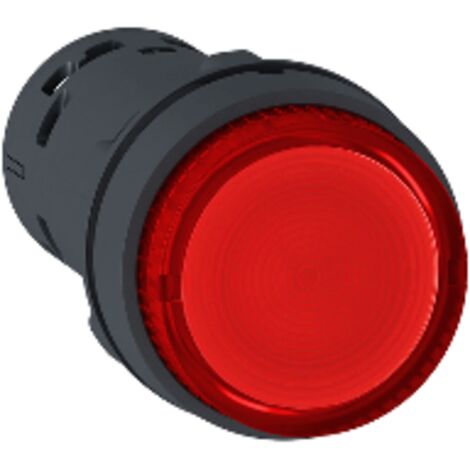

Le bouton poussoir lumineux Harmony est conçu pour une utilisation à impulsion avec une LED rouge. Il est idéal pour les applications nécessitant un contrôle précis et une signalisation visuelle. Ce modèle est compatible avec une tension de 24V et est conçu pour une installation facile dans des trous de fixation de 22,5 mm de diamètre.Spécifications techniques
- Dimensions : Largeur hors tout CAO : 29 mm, Hauteur hors tout CAO : 29 mm, Profondeur hors tout CAO : 57,5 mm
- Poids : 0,023 kg
- Endurance mécanique : 300 000 cycles
- Durée de vie électrique : 1 000 000 cycles, DC-13, 0,3 A à 24 V
- Tension assignée d'isolement : 250 V (degré de pollution 3)
- Tension assignée de tenue aux chocs : 4 kV
- Courant assigné d'emploi : 0,1 A à 250 V, 22 A à 125 V, 3 A à 240 V, 6 A à 120 V
Installation
- Montage : Trou de fixation de 22,5 mm de diamètre
- Entraxe de fixation : >= 30 x 40 mm pour supports en métal (épaisseur : 1...6 mm) et en plastique (épaisseur : 2...6 mm)
- Mode de fixation : Écrou de fixation sous la tête avec un couple de serrage de 0,8...1,2 N.m
Utilisation
- Fonctionnement des contacts : À action dépendante
- Protection contre les courts-circuits : 4 A avec cartouche fusible type gG
Autres informations
- Compatible avec les tournevis : Transversal JIS N°1, cruciforme Philips n° 1, pozidriv n°1, plat Ø 4 mm et Ø 5,5 mm
