Description générale

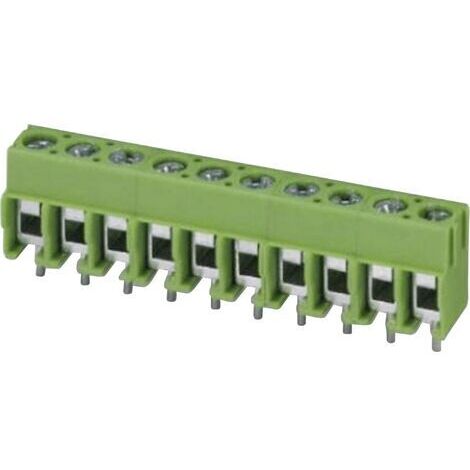

Le bornier à vis Phoenix Contact PT 1,5/9-5,0-H est un composant essentiel pour les circuits imprimés, conçu pour une utilisation industrielle. Avec un nombre de pôles de 9 et une intensité nominale de 17,5 A, il assure une connexion fiable et sécurisée. Sa conception permet un montage par soudage et un raccordement vissé, facilitant ainsi son intégration dans divers systèmes électriques.Spécifications techniques
- Intensité nominale : 17,5 A
- Tension nominale : 400 V
- Pas : 5 mm
- Nombre de pôles : 9
- Hauteur : 14,90 mm
- Largeur : 45,00 mm
- Longueur : 9,00 mm
- Longueur dénudée (max.) : 5 mm
- Longueur dénudée (min.) : 5 mm
- Section de câble flexible (max.) : 2,50 mm²
- Section de câble flexible (min.) : 0,20 mm²
- Section de câble rigide (max.) : 2,50 mm²
- Section min. de câble rigide : 0,20 mm²
- Matériau du boîtier : Polyamide
- Matériau du contact : cuivre électrolytique, étamé
- AWG maxi : 14
- AWG mini : 26
Compatibilité et accessoires
- Raccordement d'un conducteur de 1,5 mm² avec embouts (réduction de la tension de dimensionnement possible)
Installation
- Montage par soudage
- Connexion à l'horizontale par rapport à la platine
- Enclenchement à la verticale par rapport à la platine
Utilisation
- Conçu pour les circuits imprimés
- Utilisation dans des applications industrielles
