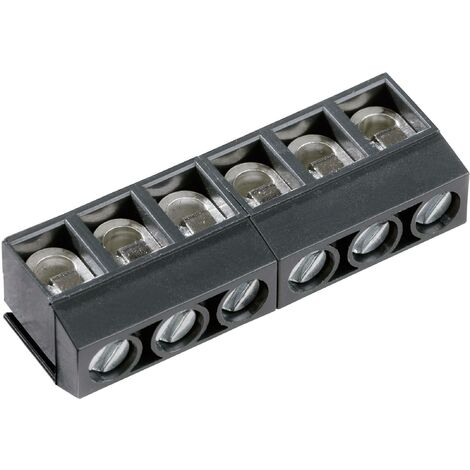

Bornier à vis PTR Hartmann AKZ500/2DS-5.08-H 50500020184G 1.50 mm² Nombre de pôles 2 gris 1 pc(s) D25752

Vendu par GetGoods

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le bornier à vis PTR Hartmann AKZ500/2DS-5.08-H est conçu pour une utilisation sur circuits imprimés. Il est de couleur grise et dispose de 2 pôles, avec une connexion par vis. Ce modèle est idéal pour les applications nécessitant une soudure sur carte intégrée.

Spécifications techniques

  • Courant nominal : 15 A
  • Tension nominale : 300 V
  • Dimensions : Hauteur 10.76 mm, Largeur 11.20 mm, Longueur 10.00 mm
  • Longueur dénudée (max.) : 5 mm
  • Longueur dénudée (min.) : 5 mm
  • Section de câble flexible : max. 1.50 mm², min. 0.20 mm²
  • Section de câble rigide : max. 1.50 mm², min. 0.20 mm²
  • Pas : 5.08 mm
  • Matériau du contact : laiton
  • Nombre de rangées : 1
  • Nombre total de pôles : 2
  • Protection du fil : oui
  • Sens d'enclenchement : à l'horizontale par rapport à la platine
  • Sens d'enfichage : à la verticale par rapport à la platine
  • Spécificités : avec étrier de protection du fil, empilable
  • Série : AK(Z)500
  • Type : AKZ500/2DS-5.08-H
  • Type de bornes de raccordement : Bornier à vis
  • Compatibilité et accessoires

  • Compatible avec des câbles de section flexible et rigide selon les spécifications mentionnées.
  • Installation

  • À souder sur carte intégrée.
  • Utilisation

  • Idéal pour les connexions électriques sur circuits imprimés.
  • Autres informations

  • AWG maxi : 14
  • AWG mini : 22
  • Conditionnement : 1 pc(s)
  • Caractéristiques

    • Marque
      PTR
    • Longueur
      10 mm
    • Largeur
      11.2 mm
    • Tension électrique
      300 V
    • Intensité courant
      15 A
